De niet gebruikte draden moeten worden geïsoleerd om iedere vorm van elektrische schade te voorkomen, zowel aan de kant van de
kit CNC als aan de kant van de digitale besturing.

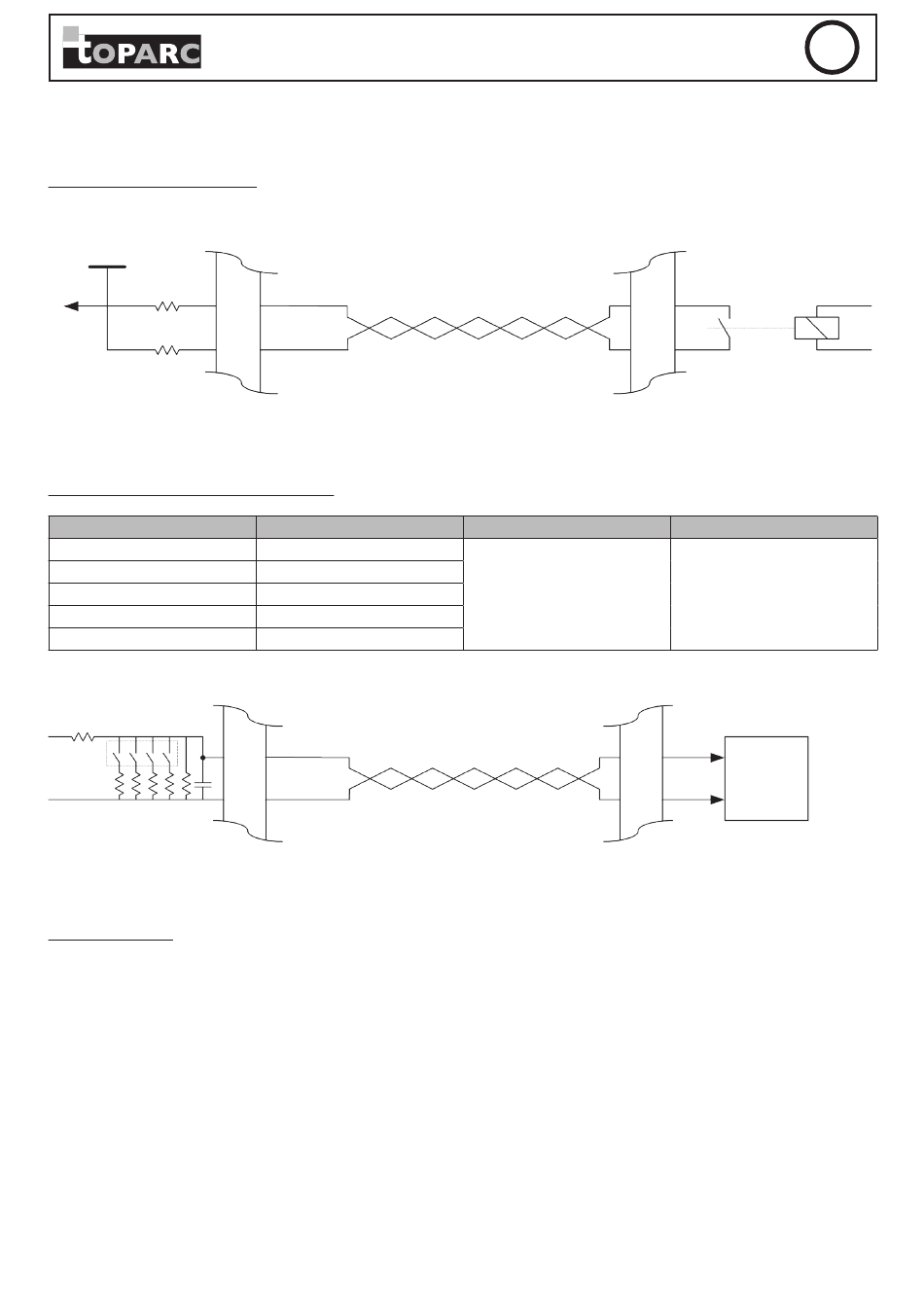

a) Signalen Start (+) / Start (signaal)
De potentiaal « start (+) » is aangesloten via een impedantie van 1 kΩ aan een interne spanningsbron +15 VDC aan de CNC kit. Het aansluiten van
« start (+) » op de ingang « start (signaal) » met behulp van een droog relais-contact aan de kant van CNC geeft de generator de opdracht om het
snijden op te starten.
+15 VDC
1 kΩ
1 kΩ
CN-1
Elektronica aan de kant van de
generator
b) Signalen Boog spanning (+) / boog spanning (-)
De reële boogspanning wordt gedeeld met behulp van een passieve spanningsdeler, geassocieerd aan een laag doorlatend filter.
Verhouding
20 : 1
30 : 1
40 : 1
50 : 1
100 : 1
De potentieel «Arc voltage (+)» is direct aangesloten aan het potentieel van de massa-klem
Het potentieel «Arc voltage (-)» is aangesloten aan het potentieel van de elektrode.
Elektronica aan de kant van de
generator
c) Signaal OK to move
Wanneer de boog naar het werkstuk wordt overgedragen, sluit de plasma generator een droog contact om aan de digitale besturing te communiceren
dat alles correct verlopen is, een opening van het contact betekent een onderbreking van de lasboog. Deze informatie wordt over het algemeen
geëxploiteerd wanneer de digitale besturing niet over een THC beschikt.
KIT CNC-2 / CNC-3
Start (signaal)
3
Start (+)
4
Externe kabel CNC-2 / CNC-3
Impedantie uitgang
1.6 kΩ
1.1 kΩ
825 Ω
660 Ω
330 Ω
Boog Spanning (-)
5
6
Boog Spanning (+)
CN-1
Externe kabel CNC-2 / CNC-3
Snijfrequentie (-3dB)
1 kHz
NL
Elektronica aan de kant van de
CNC
Demping
-20 dB/decade
-
THC
+
Elektronica aan de kant van de
CNC
