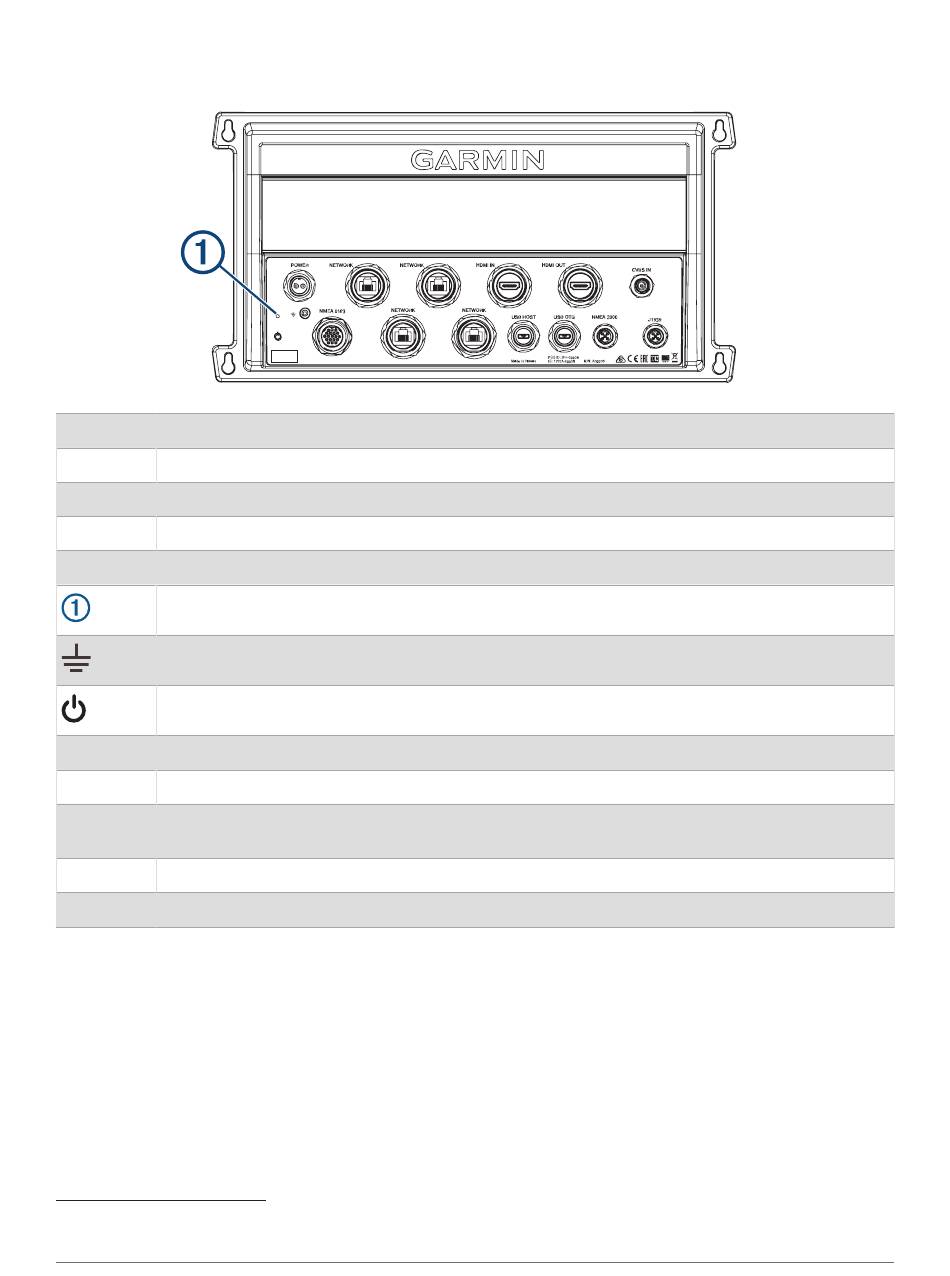

Connectoraanzicht
POWER
Connectie voedingskabel
NETWORK
Garmin Marine Network
HDMI IN
HDMI
®
in
HDMI OUT
HDMI uit om de kaartplotter aan te sluiten op een monitor. Vereist voor toestelfunctionaliteit.
CVBS IN
Composite video in
Statuslampje
Aarding stroom
Aan-uitknop
NMEA 0183 NMEA
0183 en audio-uitgang
®
USB HOST
Micro-USB-uitgang voor aansluiting van een aanraakschermmonitor
Micro-USB-ingang van compatibele Garmin kaartlezer
USB OTG
accessoire
NMEA 2000 NMEA 2000
J1939
J1939 netwerk
Benodigde materialen
• Boormachine
• Boorbits geschikt voor het oppervlak en de bevestigingsmaterialen (boorbit van 3,2 mm (
meegeleverde schroeven)
• Kruiskopschroevendraaier
• Potlood
1
Alleen compatibele Garmin kaartlezers worden aanbevolen. Kaartlezers van derden zijn niet gegarandeerd volledig compatibel.
2
netwerk
®
1
, computer, of andere ondersteunde USB-
1
/
in.) voor de
8
