7.2.3 - Hoe koppelt u het pedaal aan uw motor?
1 - Druk op de pedaal.
2 - Druk tegelijkertijd op de 3 groene knoppen van het scherm.
3 – Het logo
knippert zolang de koppeling niet tot stand komt (koppelingstijd = ongeveer 30s)
4 – Druk op de 2 buitenste knoppen op het pedaal.
5 - Een pieptoon op de console bevestigt de koppeling : het logo
wordt weer weergegeven.
→
Indien na al deze handelingen het pictogram aan blijft staan, raadpleeg dan het hoofdstuk "Afwijkingen
en fouten".
7.2.4 - Hoe zet men het pedaal in een langere stand-by.
Als u van plan bent om uw motor gedurende een langere periode (> 30 dagen) niet te gebruiken of als u
deze in het vliegtuig wilt vervoeren, is het aan te raden om het pedaal in de lange stand-by te zetten.
Hiertoe drukt u de 3 knoppen op het pedaal tegelijkertijd in.
De continue weergave van het symbool
op het scherm bevestigt dat het pedaal in stand-by staat.
Om het pedaal opnieuw te activeren drukt u er gewoon. (zie begin van paragraaf 7.2.1).
8. GEBRUIK

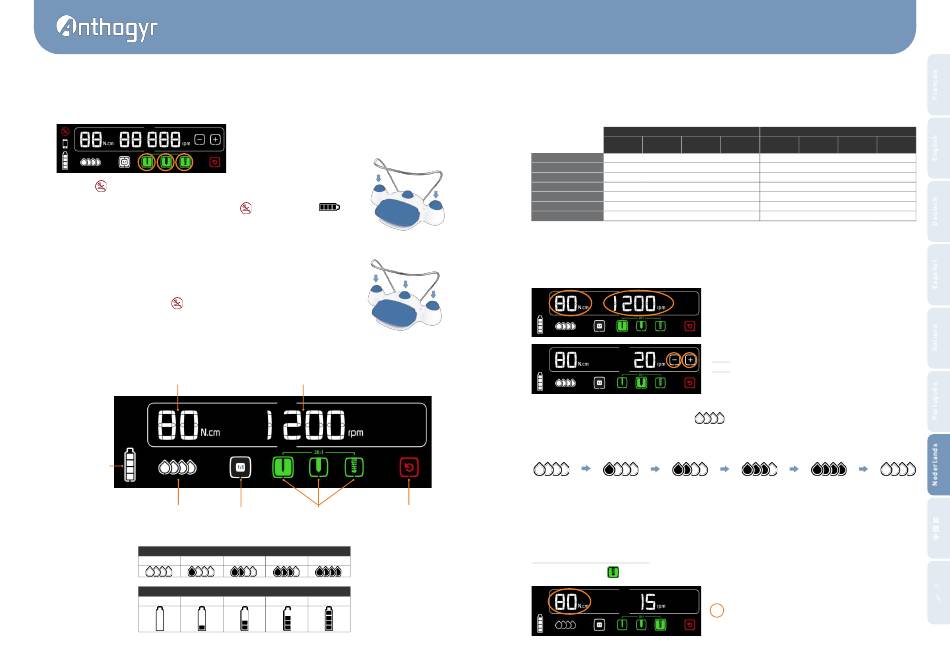

8.1. DEFINITIE VAN DE WEERGAVE
Geprogrammeerd maximaal
koppel (N.cm)
Laadniveau van de
batterij van het
pedaal
Irrigatiedebiet
Programma 1 :1
* het gekleurde vierkant geeft het huidige programma aan.
0%
25%
Batterij
0%
25%
verdwijnt en het logo
Geprogrammeerde
maximale snelheid (rpm)
*
Implantologiesequentie 20 :1
Achteruitversnelling
Boren / tikken / schroeven
Pomp
50%
75%
100%
50%
75%
100%
a
8.2. PROGRAMMAPARAMETERS (FABRIEKSINSTELLING)
Om een programma op het scherm te selecteren, drukt u op het pictogram van het gekozen programma. Zie paragraaf 8.5 voor pedaalna-
vigatie tussen programma's in de implantologiesequentie.
In normale modus
20 :1
20 :1
20 :1
Boren
Tikken
Schroeven
Snelheid (rpm)
1200
20
15
Koppel* (N.cm)
80
80
80
Draairichting
rechts
rechts
rechts
Pomp
100%
100%
0%
Weergave van het koppel
NEE
JA
JA
Weergave van de snelheid
JA
JA
JA
Hoorbare piep
/
/
/
Bij het opstarten is het programma "boren" actief. Programmaparameters kunnen worden gewijzigd door de onderstaande instructies te volgen.
* Instelbereik van 5 tot 80 N.cm. Deze waarden zijn alleen geldig voor de contrahoeken van het MontBlanc
Met deze contrahoeken is de nauwkeurigheid van het koppel ± 10% voor het bereik van 5 tot 80 N.cm.
8.3. DE WAARDEN SNELHEID / KOPPEL / DEBIET INSTELLEN
8.3.1 - Rotatiesnelheid en maximumkoppel instellen
8.3.2 - instellen van het irrigatiedebiet
Druk op het pictogram om het irrigatiedebiet in te stellen
Elke druk verhoogt het debiet met 25% (weergave van een extra druppel).
Bij 100% zorgt een extra druk ervoor dat het irrigatiedebiet naar 0% gaat.
0%
Druk
25%
Druk
50%
Gebruik de ON/OFF-functie van het pedaal om de irrigatie te onderbreken en weer in te schakelen met een bepaald debiet. (Zie paragraaf 8.5).
8.4. WEERGAVE VAN HET LAATST BEREIKTE KOPPEL
Met de XPERT UNIT
®
-motor
®
kunt u de te registreren torque-waarden valideren. Deze waarden worden geëxporteerd met behulp van
de mobiele applicatie XPERT UNIT
®
en gebruikt in het webportaal.
Weergave en opslaan van torque-waarden
In de schroefmodus (knop
aan), wanneer de motor stil staat, is de weergegeven waarde de geprogrammeerde maximumwaarde
(scherm A).
®
-
NL - GEBRUIKERSHANDLEIDING
In omgekeerde modus
20 :1
20 :1
20 :1
Ratio 1 :1
Ratio 1 :1
Boren
Tikken
Schroeven
40 000
2000
40
30
15 000
80
80
80
80
rechts
links
links
links
links
100%
0%
0%
0%
NEE
NEE
JA
JA
NEE
JA
JA
JA
JA
/
JA
JA
JA
®
-implantaatassortiment (10400X-XL / 16400X-XL).
1 - Druk op de parameter om te wijzigen (snelheid of koppel).
2 - De parameter begint te knipperen en de +/- knoppen verschijnen.
3 - Pas de parameterwaarde aan met de + of - toetsen.
4 – Druk op de parameter om te bevestigen. De parameter stopt met
knipperen.
5 – De parameter stopt automatisch met knipperen na 5 seconden en de
ingestelde waarde wordt opgeslagen.
NOOT 1 : De parameterwaarde wordt permanent opgeslagen voor het programma.
NOOT 2 : U kunt het pedaal niet bedienen terwijl u de parameters aanpast.
Druk
75%
Druk
100%
Druk
A
80
0%
JA
JA
0%
