3 Sommario
AVVISO
■ L'avvertenza si riferisce a pericoli che possono
provocare danni materiali.
► Le misure menzionate possono evitare
danni materiali.
2.3
Simboli nel testo
Questo simbolo rimanda ad un capitolo
nelle Istruzioni per l'uso.
3
Sommario

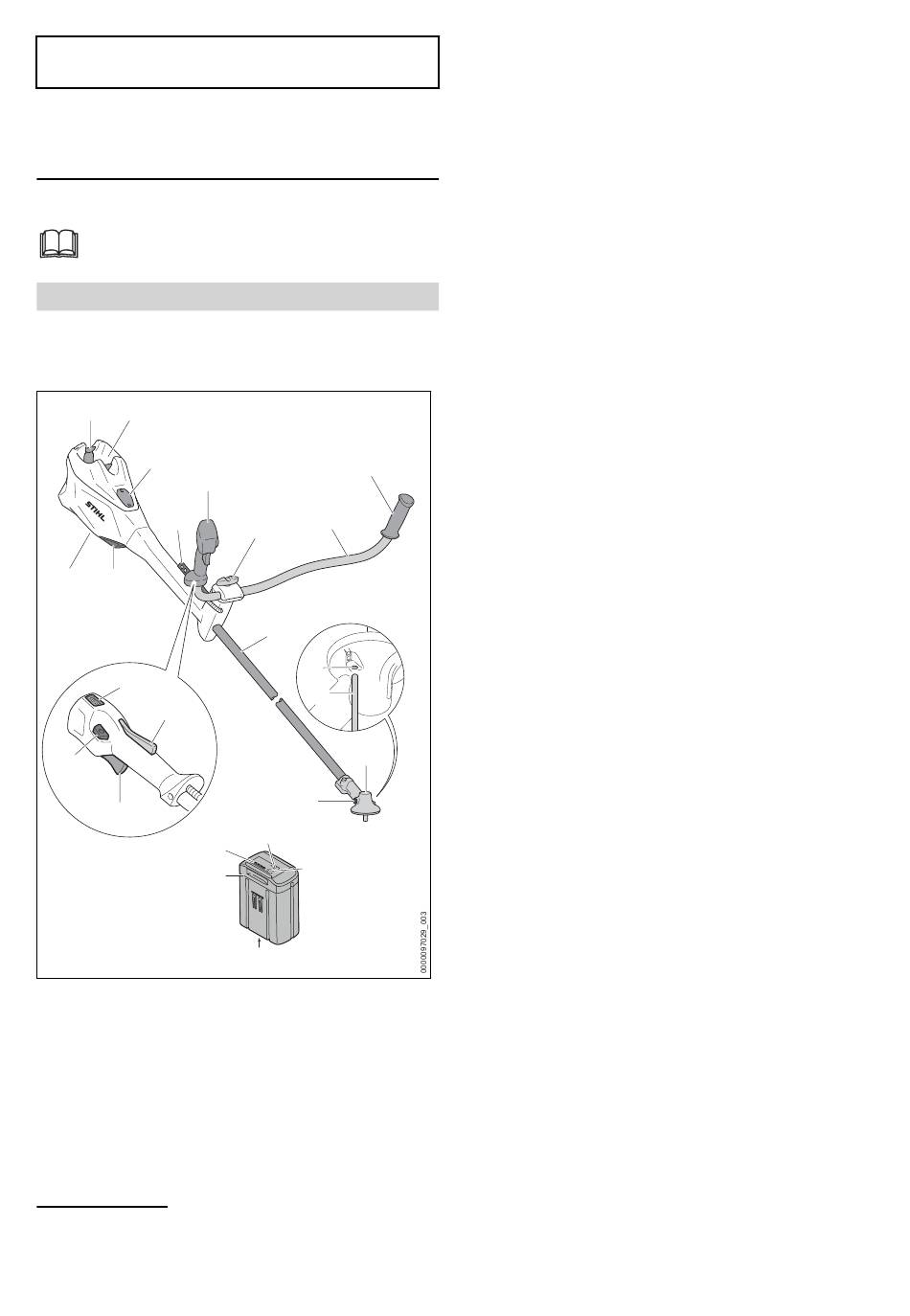

3.1
Decespugliatore a motore e
batteria
1
2
3
6
5
#
4
10
8
9
7
20
19
1 Leva di bloccaggio
La leva di bloccaggio mantiene la batteria nel
vano batteria.
2 Vano batteria
Il vano batteria ospita la batteria.
4
Il coperchio fa parte dell'alloggiamento del motore. Rimuovere la copertura solo per installare uno
Smart Connector 2 A e conservarla al sicuro per una successiva reinstallazione. Utilizzare sempre il
decespugliatore a motore con la copertura o lo Smart Connector 2 A installati.
0458-602-9421-B
13
12
11
14
15
16
17
18
22
21
#
4
3 Copertura
La copertura serve per tenere il posto a uno
Smart Connector 2 A.
4 Filtro dell'aria
Il filtro dell'aria filtra l'aria aspirata dal motore.
5 Segmento perforato
Il segmento perforato serve per agganciare il
sistema di trasporto.
6 Impugnatura di comando
L'impugnatura di comando serve per control‐
lare, sostenere e guidare il decespugliatore.
7 Leva di comando
La leva di comando accende e spegne il
decespugliatore.
8 Blocco leva di comando
Il blocco leva di comando sblocca la leva di
comando.
9 Tasto di sblocco
Il tasto di sblocco serve per accendere il
decespugliatore e regolare il livello di
potenza.
10 LED
Questi LED indicano il livello di potenza impo‐
stato.
11 Vite a testa cilindrica con traversino
La a testa cilindrica con traversino blocca il
manico tubolare sul supporto del manico.
12 Manico tubolare
Il manico tubolare unisce l'impugnatura di
comando e l'impugnatura con lo stelo.
13 Impugnatura
L'impugnatura serve per tenere e guidare il
decespugliatore a motore.
14 Stelo
Lo stelo unisce tutti i componenti.
15 Apertura per spina ad innesto
L'apertura per spina ad innesto è il punto in
cui si inserisce la spina ad innesto.
16 Spina ad innesto
La spina ad innesto blocca l'albero quando si
monta un attrezzo di taglio.
17 Scatola riduttore
La scatola riduttore copre il riduttore.
18 Vite di chiusura
La vite di chiusura chiude l'apertura per il
grasso per riduttori STIHL.
italiano
77
