5. Zoek de aansluiting van de bakhefset in de
hoofdkabelboom en verwijder de kap. Verbind de
accessoirekabelboom met de aansluitdraad van de
bakhefset in de hoofdkabelboom.
6. Kap 48 V outputaansluiting van
accessoirekabelboom.
7. Breng de schakelaarconnector op zijn plaats achter
de plug in het dashboard, zie Figuur 8.

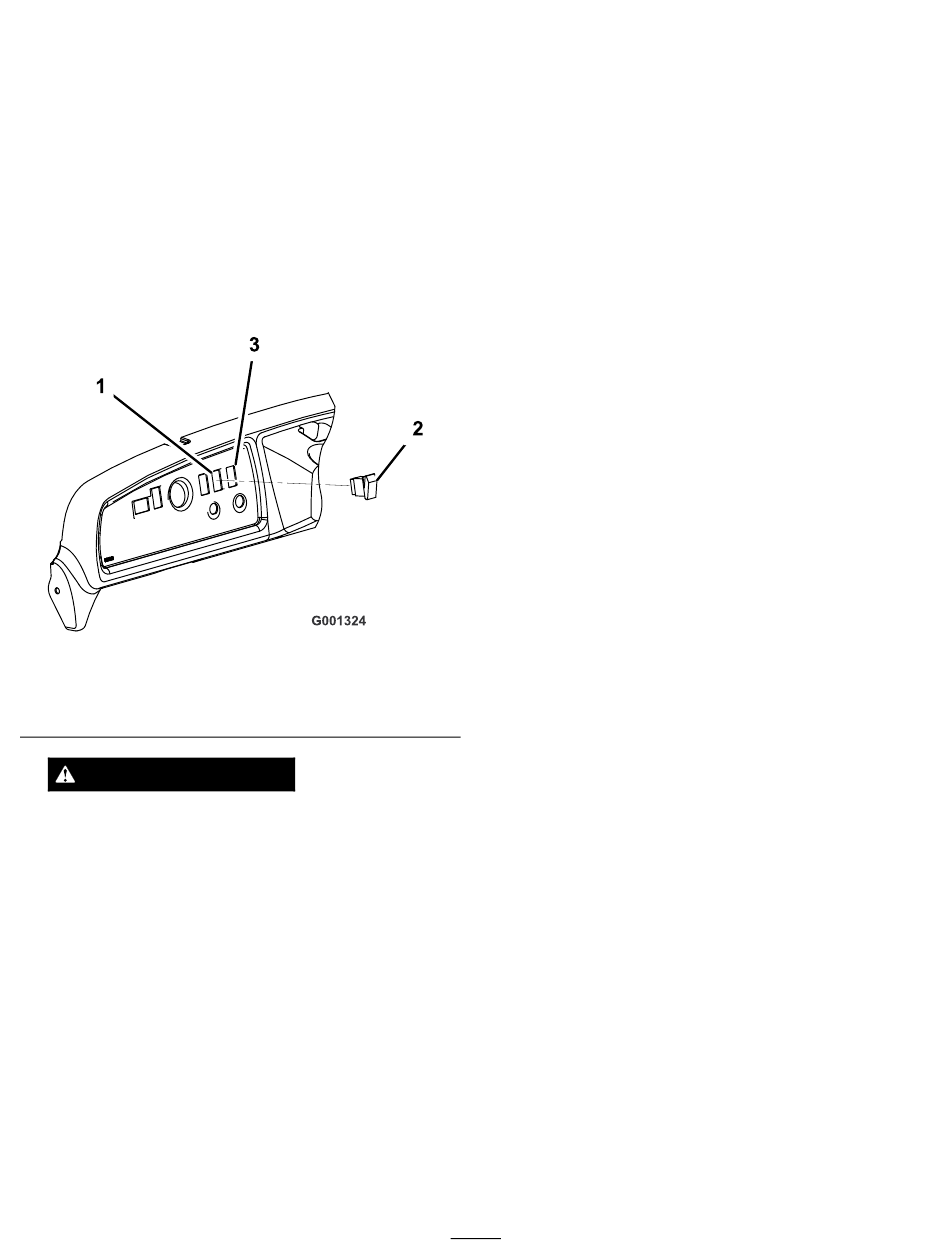

8. Verwijder de plug uit de opening rechts in het
dashboard (Figuur 9).
9. Plug de schakelaar in de accessoireconnector in het
dashboard. Plaats de schakelaar in de opening in het
dashboard (Figuur 9).
1. Plugopening
2. Schakelaar
WAARSCHUWING
Losse of verkeerd bevestigde accuklemmen
kunnen vonken veroorzaken waardoor het
voertuig en de kabels schade oplopen. Hierdoor
kunnen accugassen tot ontploffing komen,
waardoor lichamelijk letsel kan ontstaan.
Controleer altijd de polariteit van de accu's
voordat u een aansluiting tot stand brengt.
10. Plug de schakelaar in de kabelboomaansluiting in het
dashboard. Plaats de schakelaar in de opening in het
dashboard (Figuur 9).
11. Plaats de korte accukabel die u eerder verwijderd
hebt terug. Draai de moeren van alle accukabels vast
met een torsie van 13,5 tot 21 Nm.
12. Spuit Toro beschermspray op de accupolen.
13. Duw de schakelaar omhoog om de actuatorstang te
verlengen tot deze uitgelijnd is met de montagegaten
Figuur 9
3. Nieuwe opening maken
(indien nodig).
in de bovenste hefbeugel. Bevestig de stang aan de
beugel met de grote gaffelpen en de R-pen.
14. Verwijder de moeren en de beugel waarmee de
steunstang bevestigd is aan de onderkant van de bak.
Plaats de moeren terug op de slotbouten om ze in de
bak te bevestigen en bedek de gaten.
15. Schuif de steunstang naar voren om hem van de
beugel op het frame te nemen. Bewaar de onderdelen
van de steunstang voor gebruik in de toekomst.
Opmerking: Als de elektrische bak ooit wordt
verwijderd, dient u de steunstang te plaatsen door
middel van de bestaande bevestigingen en de beugel
van de steunstang.
