Montage
14
3

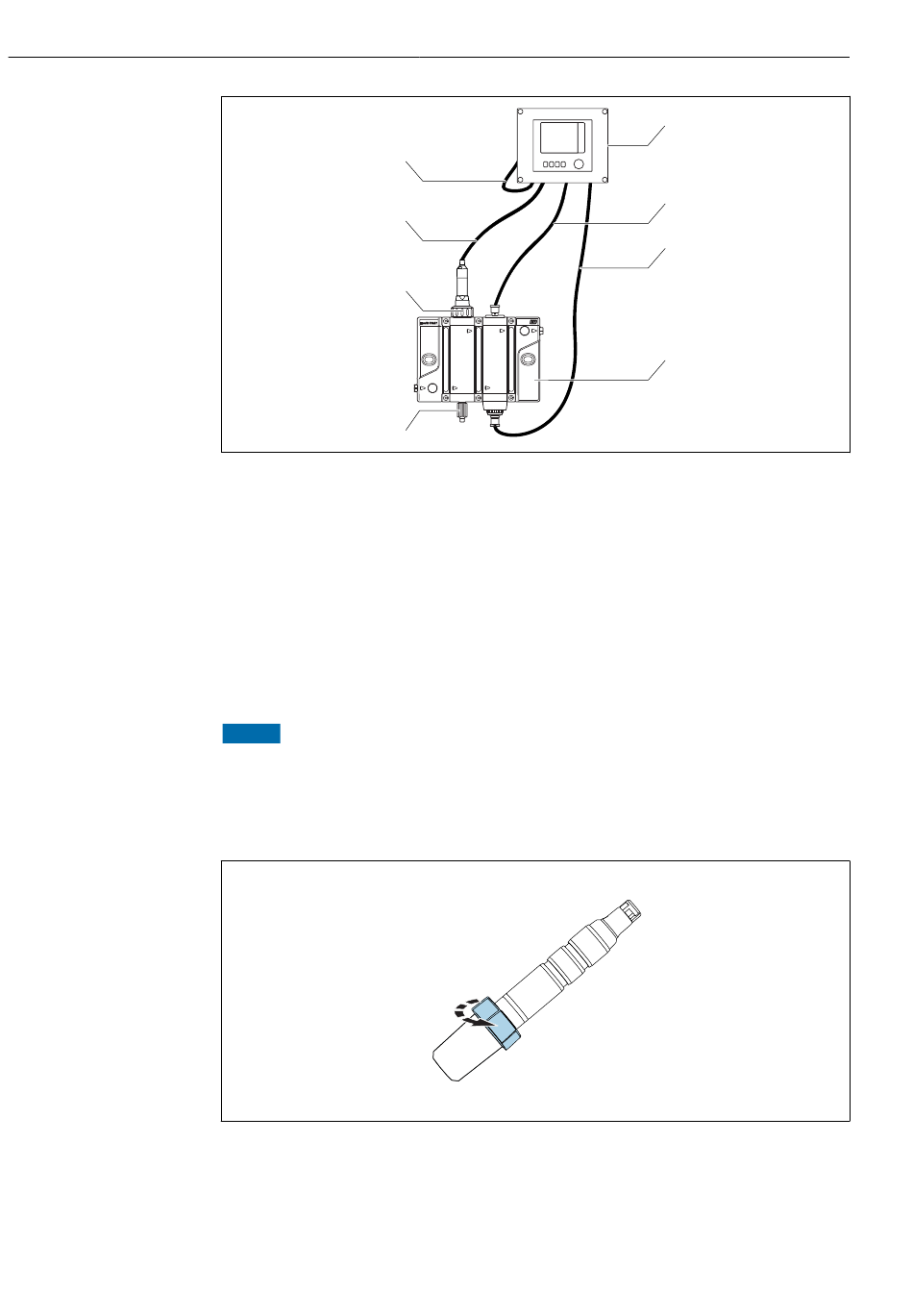

Voorbeeld van een meetsysteem
1
Transmitter Liquiline CM44x or CM44xR
2
Kabel voor inductieve schakelaar
3
Kabel voor statusindicatie op armatuur
4
Flowfit CYA27 doorstroomarmatuur
5
Monsternameventiel
6
Desinfectiesensor Memosens CCS53E (met membraan bedekt, ⌀25 mm)
7
Meetkabel CYK10
8
Voedingskabel Liquiline CM44x of CM44xR
5.2.2
Voorbereiden van de sensor
Verwijder de beschermkap van de sensor
LET OP
Negatieve druk veroorzaakt schade aan de membraankap van de sensor
‣
Bij uitlevering aan de klant en indien opgeslagen, is de sensor uitgerust met een
beschermkap.
‣
Maak de bovenkant van de beschermkap los door deze te verdraaien.
‣
Verwijder voorzichtig de beschermkap van de sensor.
8
7
6
Flowfit CYA27
5
Memosens CCS53E
1
2
3
4
A0044943
A0034263
