SolvisMax Gas
Zonnesysteemleidingen op de zonnesysteem-
warmtewisselaar aansluiten
1. Zonnecircuit-aanvoer (1) en –retour (2) op de
zonnesysteem-warmtewisselaar aansluiten: aanvoer
beneden, retour aan de zijkant. (Pakkingen ->
montagepakket).

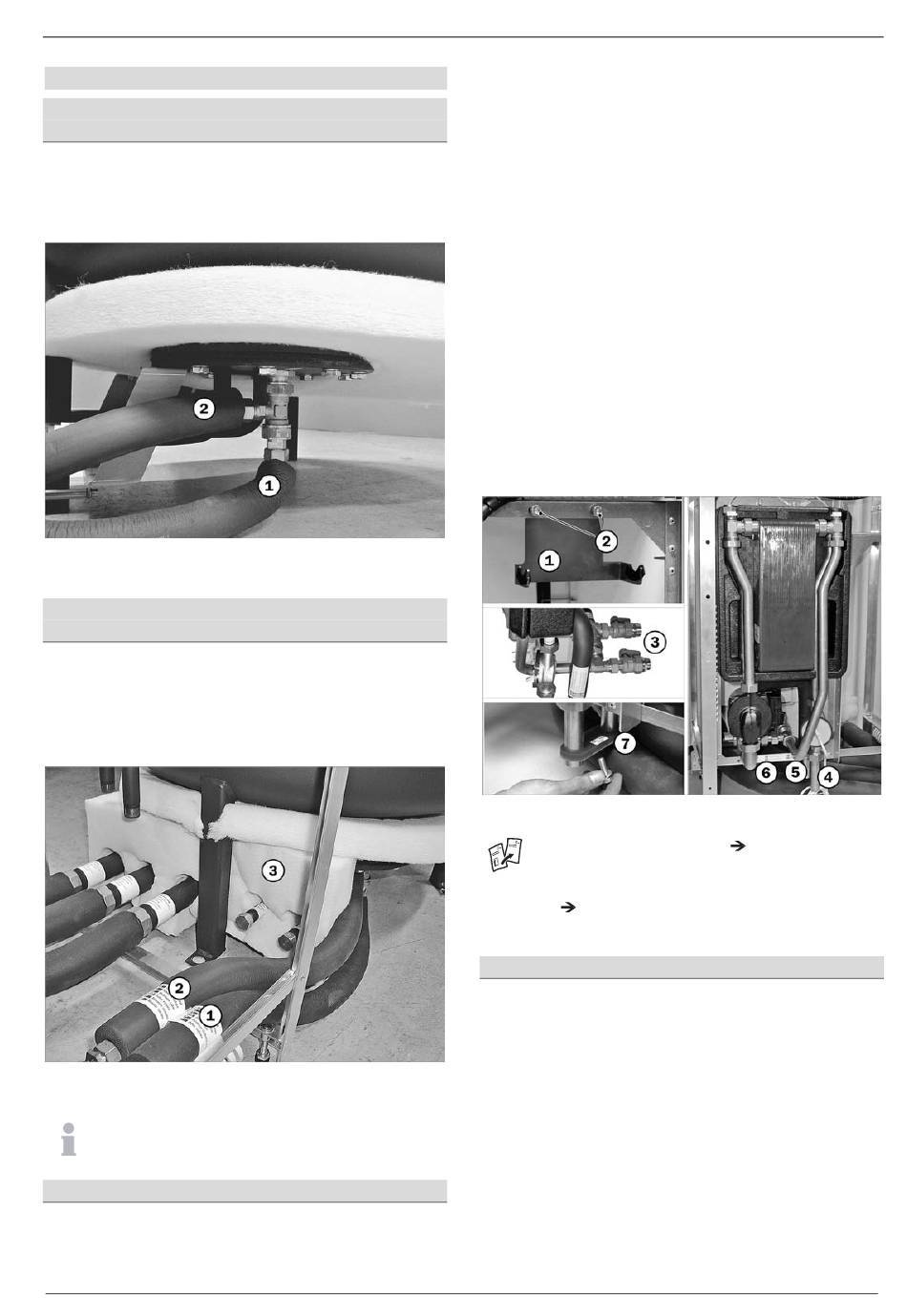

Afb. 17: Zonnesysteemleidingen op de zonnesysteem-
warmtewisselaar aansluiten
Zonnesysteemleidingen op de zonnesysteem-groep
aansluiten
1. Zonnecircuit-aanvoer (1) en –retour (2) op de
zonnesysteem-groep aansluiten (pakkingen ->
montagepakket).
2. Isolatie (3) onder aan de voorraadboiler over de
leidingen schuiven.
Afb. 18: Zonnesysteemleidingen op de zonnesysteem-groep
aansluiten
Zoals bij een verwarmingsketel is de zonnecircuit-
aanvoer de warme zijde van de collector.
Warmwatergroep monteren
1. Ophangbeugel (1) met meegeleverde bouten (2) aan
de console bevestigen.
SOLVIS SolvisMax Gas · Technische wijzigingen voorbehouden 10.09 · F 20-NL
2. Indien aanwezig, de onderste leidingklem van de
console verwijderen. Wordt voor deze
warmwatergroep niet gebruikt.
3. Kogelkranen (3) zodanig op de warmwatergroep
monteren dat de afsluiterhefbomen zijdelings
horizontaal liggen.
4. Voorste isolatiedeksel voor een betere grip
wegnemen.
5. Warmwatergroep zodanig in de console plaatsen dat
de koudwaterleiding (4) zich voor en de
warmwaterleiding (5) zich achter de dwarsprofielen
(6) van de console bevindt.
Let er op dat de ophanging precies in de uitsparingen
van de achterste isolatie grijpt.
6. De warmwatergroep stevig tot de aanslag in de
ophanging (1) drukken.
7. Onderste leidinghouder (7) in de juiste richting (zie
opschrift) op de leidingeinden schuiven en met de
meegeleverde bout op de console bevestigen.
8. Voorste isolatiedeksel vastdrukken.
Afb. 19: Montage van de warmwatergroep
De „thermische mengklep",
fabriek ingesteld.
Indien een nieuwe instelling noodzakelijk is, zie
dan
hoofdstuk „Problemen met verwarming en
warmwater" in de bedieningsinstructies L35.
Warmwatergroep aansluiten
Met de meegeleverde flexibele geribde buis de
warmwatergroep met de voorraadboiler verbinden
(pakkingen niet vergeten).
1. Flexibele geribde buis met 1" -aansluiting op de
warmwaterboiler-aanvoer (1) van de
warmwatergroep schroeven.
2. De tweede flexibele geribde buis met 3/4" -
aansluiting op de warmwaterboiler-retour (2) van de
warmwatergroep schroeven.
3. Beide flexibele geribde buizen conform de
opschriften op de vooraadboiler aansluiten.
6 Montage
afb. 20 (3), is af
15
