1
2
3

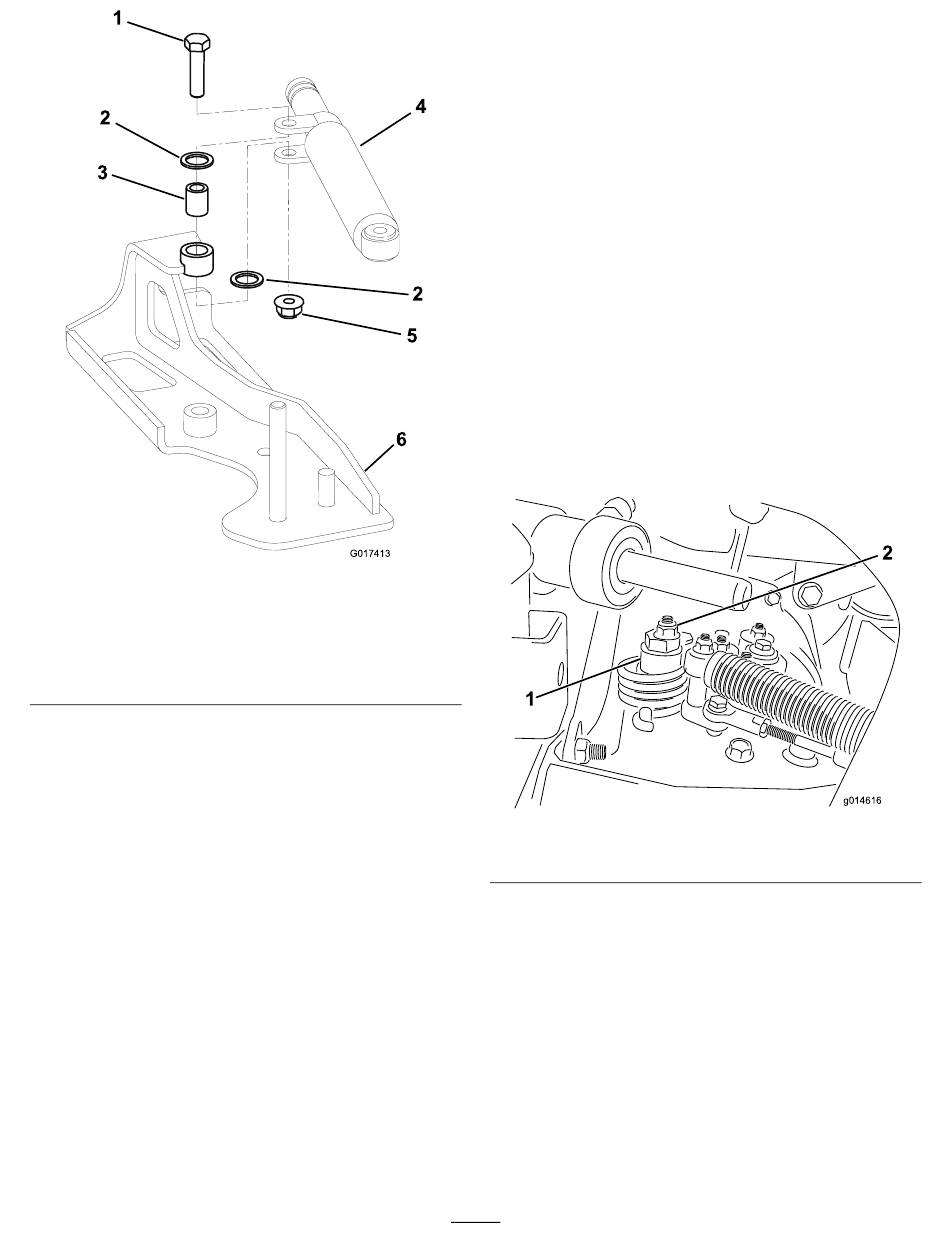

Alleen voor benzinemodellen
1. Inbusschroef
2. Nylon ring
3. Draaibus
De onderdelen op de nieuwe
kabelbeugelplaat monteren
1. Monteer de tractiekabel op de nieuwe
kabelbeugelplaat.
2. Monteer de demper op de nieuwe kabelbeugelplaat
zoals afgebeeld in Figuur 1 of Figuur 2.
3. Monteer de centreerinrichting op de nieuwe
kabelbeugelplaat.
De centreerinrichting afstellen
of kalibreren
Monteer de veer op de nieuwe kabelbeugelplaat en stel
de veer af; raadpleeg de Gebruikershandleiding.
G017413
Figuur 2
4. Demper
5. Flensmoer
6. Kabelbeugelplaat
De transmissie afstellen voor
de neutraalstand
Als de machine kruipt wanneer het tractiepedaal in
4
de neutraalstand staat, moet de contraveer van de
neutraalstand worden afgesteld.
1. Krik het frame omhoog en ondersteun met een blok,
zodat een van de voorwielen vrijkomt van de vloer
van de werkplaats.
Opmerking: Als de machine is uitgerust met
driewielaandrijving, moet u ook het achterwiel
omhoog brengen en blokkeren.
2
2. Start de motor, zet de gashendel op Langzaam en
controleer of het voorwiel vrij is van de vloer; het
5
wiel mag niet draaien.
3. Als het wiel draait, zet u de motor af en gaat u als
volgt te werk:
A. Draai de moer los waarmee de excentriek is
6
bevestigd aan de bovenkant van de hydrostaat
(Figuur 3).
1
1. Excentriek
B. Zet de schakelhendel in de neutraalstand en de
gashendel op Langzaam.
C. Start de motor.
D. Draai aan de excentriek totdat de machine niet
meer naar voren of naar achteren kruipt. Als
het wielen niet meer draaien, zet u de moer vast
waarmee de excentriek en de afstelling worden
geborgd (Figuur 3).
E. Controleer de afstelling zowel met de gashendel
op Langzaam als op Snel.
Opmerking: Als het wiel nog steeds draait
terwijl de excentriek de maximale stand heeft
2
g014616
Figuur 3
2. Borgmoer
2
