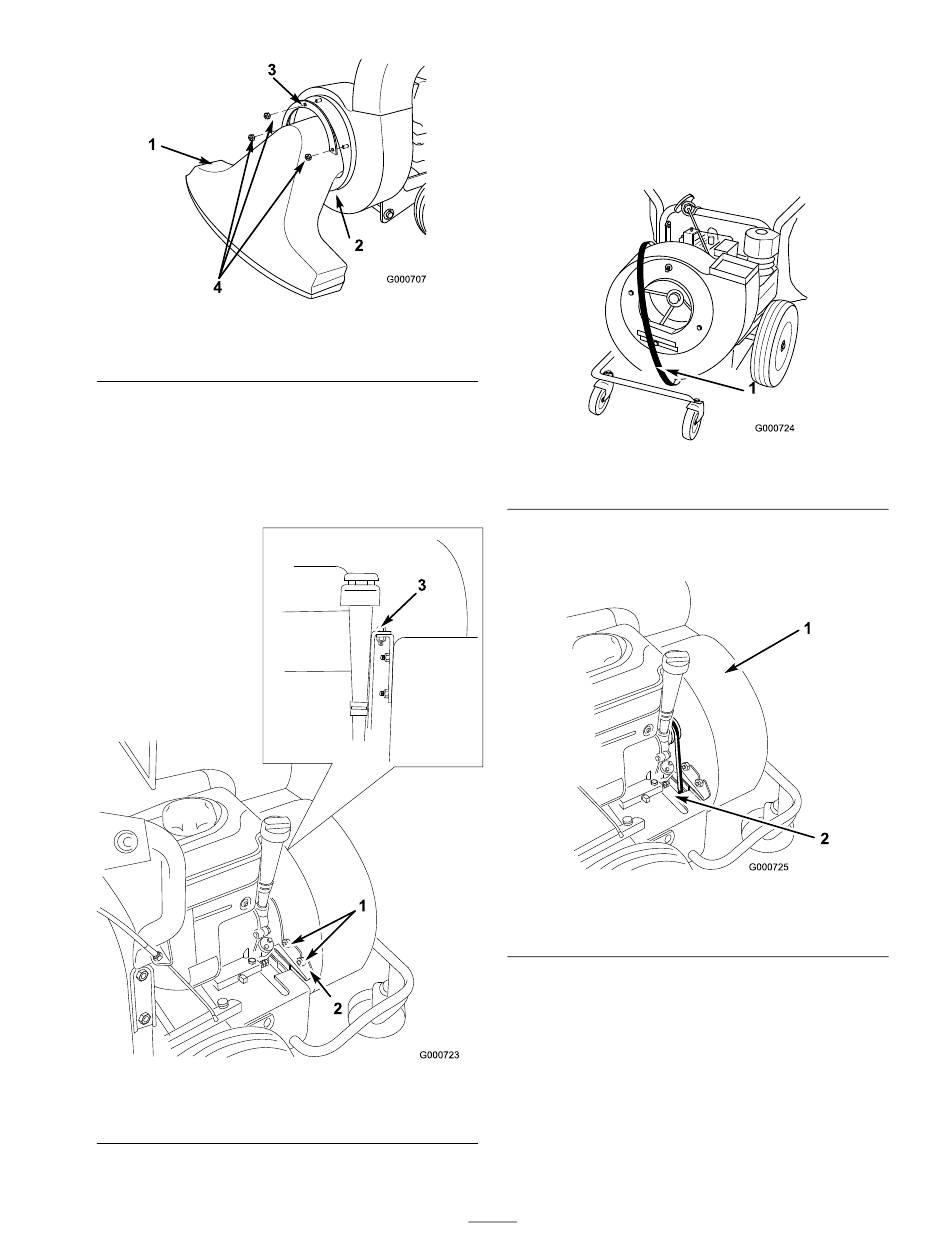

Figuur 33
1. Zuigkop
2. Onderste rand van de ens 4. Borgmoer
7. Schuif de zak van de afvoertunnel en verwijder
de afvoertunnel (Figuur 33).
8. Draai de twee borgmoeren los waarmee het
ventilatorhuis is bevestigd op de beugel van de
stabilisator (Figuur 34).
Figuur 34
1. Borgmoeren
2. Beugel van stabilisator
3. Borgens
3. Bout
9. Verwijder de bout waarmee het ventilatorhuis
is bevestigd, en til dit zo ver omhoog als het
rotorblad toelaat (Figuur 34).
10. Leg de nieuwe riem rond het ventilatorhuis
(Figuur 35).
Figuur 35
1. Riem rond ventilatorhuis
11. Laat de riem over de poelie en door de opening
lopen (Figuur 36).
Figuur 36
1. Ventilatorhuis
12. Plaats het ventilatorhuis en zet dit vast met de
bout die u eerder hebt verwijderd, en draai de
twee moeren vast die u hebt losgedraaid.
13. Kantel de machine naar achteren op de
handgrepen.
14. Verwijder de R-pen uit het uiteinde van de as
van de tractie-aandrijving, draai de stelschroef
25
2. Laat de riem door de
opening lopen
