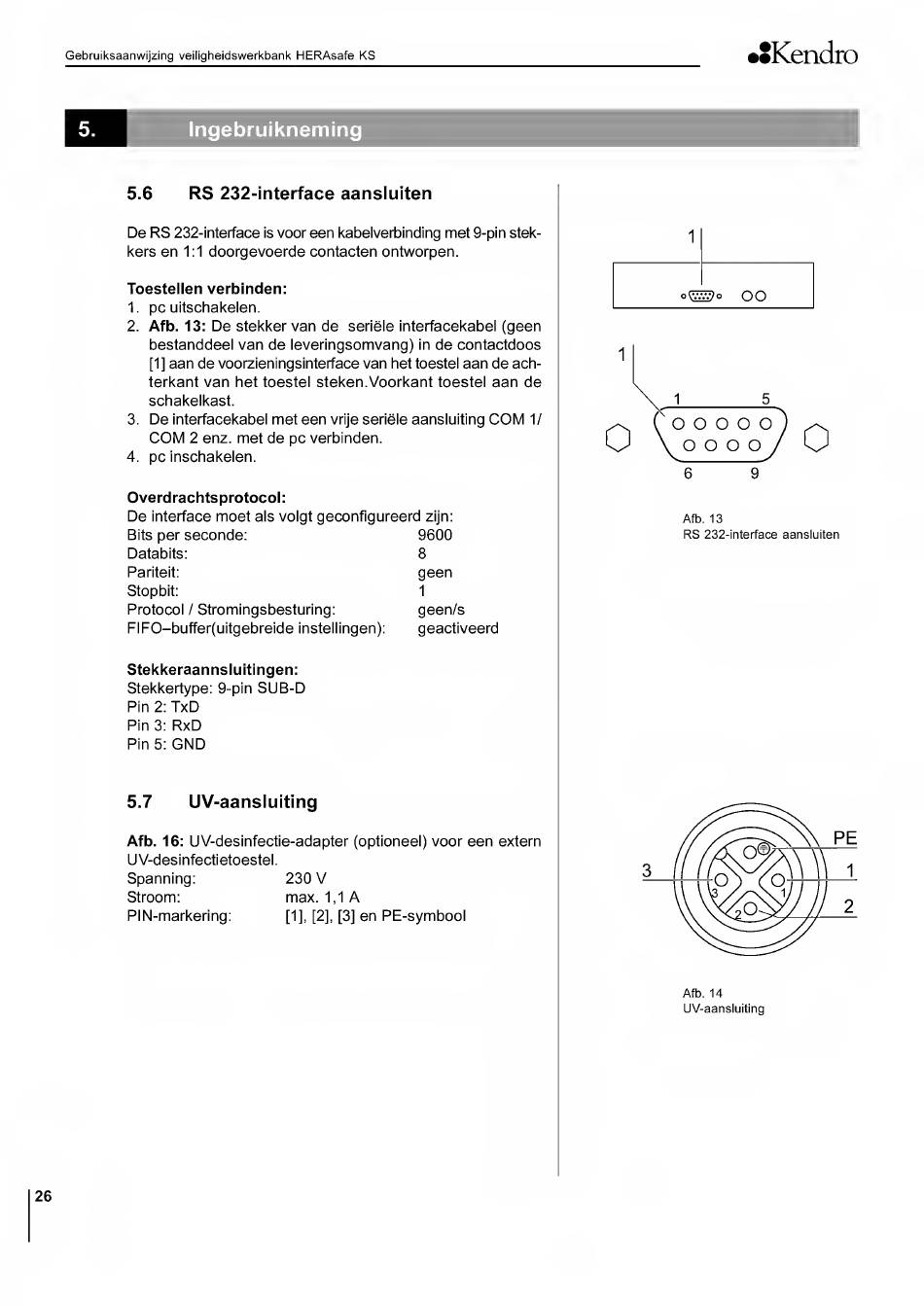

Gebruiksaanwijzing veiligheidswerkbank HERAsafe KS
IKendro
5.
Ingebruikneming
5.6
RS 232-interface aansluiten
De RS 232-interface is vooreen kabelverbinding met 9-pin stek-
kers en 1:1 doorgevoerde contacten ontworpen.
Toestellen verbinden:
1. pc uitschakelen.
2. Afb. 13: De stekker van de seriele interfacekabel (geen
bestanddeel van de leveringsomvang) in de contactdoos
[1] aan de voorzieningsinterface van het toestel aan de ach-
terkant van het toestel steken.Voorkant toestel aan de
schakelkast.
3. De interfacekabel met een vrije seriele aansluiting COM 1/
COM 2 enz. met de pc verbinden.
4. pc inschakelen.
Overdrachtsprotocol:
De interface moet als voIgt geconfigureerd zijn:
Bits per seconde:
9600
Databits:
8
Pariteit:
geen
Stopbit:
1
Protocol / Stromingsbesturing:
geen/s
FIFO-buffer(uitgebreide instellingen):
geactiveerd
Stekkeraannsluitingen:
Stekkertype: 9-pin SUB-D
Pin 2: TxD
Pin 3: RxD
Pin 5: GND
1
OO
6
9
Afb. 13
RS 232-interface aansluiten
5.7
UV-aansluiting
Afb. 16: UV-desinfectie-adapter (optioneel) voor een extern
UV-desinfectietoestel.
Spanning:
230 V
Stroom:
max. 1,1 A
PIN-markering:
[1], [2], [3] en PE-symbool
Afb. 14
UV-aansluiting
26
