Funktion
Sonnensensor für die KOPP-Rollladenzeitschaltuhr
1985.1318.8, zur Erweiterung der Funktionalität. Damit
kann der Rollladen bei Sonneneinstrahlung, bzw. bei
einsetzender Dämmerung heruntergefahren werden.
Die Lichtwerte sind an der Rollladenzeitschaltuhr in
jeweils 9 Stufen einstellbar. Für die Sonnenschutzfunk-
tion von ca.1k bis max. 65k Lux, und für die Dämme-
rungsfunktion von ca. 15 bis max. 300 Lux.
Installationshinweise

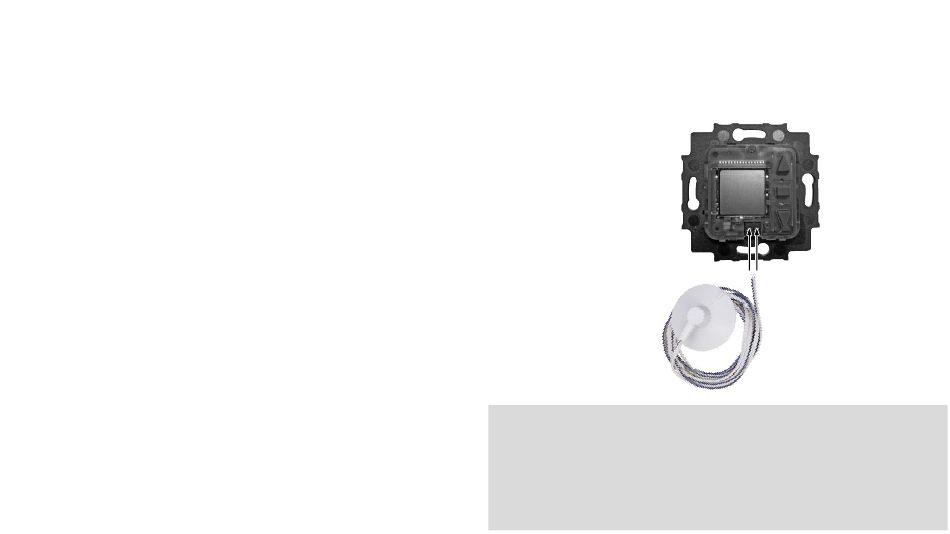

Die Bedienfeldabdeckung der Rollladenzeitschaltuhr
durch abziehen entfernen. Dadurch wird der Anschluss-
block mit den beiden Klemmschrauben  sichtbar.
Hier die beiden offenen Leitungsenden anschließen. Es
ist dabei nicht notwendig, auf eine bestimmte Polung
zu achten. Die Abdeckung wieder anbringen und den
Sonnensensor mit dem Saugnapf in gewünschter Höhe
am Fenster befestigen.
Sonnenschutzfunktion
Bei Überschreitung des eingestellten Helligkeitswertes
steuert die Zeitschaltuhr den Rollladen zunächst über
den Sensor hinaus, und anschließend wieder ein Stück
nach oben, sodass der Sensor frei liegt. Wird der Hellig-
keitswert der nächst niedrigeren Stufe unterschritten,
fährt der Rollladen nach einer festgelegten Verzöge-
rungszeit wieder nach oben.
Dämmerungsfunktion
Bei Unterschreitung des eingestellten Helligkeitswertes,
wird der Rollladen automatisch geschlossen. Dies ge-
schieht dann unabhängig von der eingestellten AB-Zeit.
Zur jeweils programmierten AUF-Zeit wird der Rollladen
dann wiedergeöffnet.
Toepassing
Zonnesensor voor KOPP rolluik-timer 1985.1318.8, om de
functionaliteit uit te breiden.
Om de rolluiken/jaloezieën bij zonlicht of het begin van
de schemering te laten sluiten.
De lichtwaarden kunnen worden ingesteld op de rolluik-
timer in 9 stappen. Voor de zonweringsfunctie van ca.
1000 tot 65000 Lux, en voor de schemeringsfunctie van
ongeveer 15 tot 300 Lux
Installatie
Verwijder de afdekking van de rolluik-timer. Hierna
is het aan-sluitblok met de twee borgschroeven 
zichtbaar. Sluit de twee draden van de sensor hier aan
(maakt niet uit hoe). Plaats de afdekking en plaats de
zonnesensor met behulp van de zuignap op de gewens-
te hoogte (zie zonweringsfunctie) op het raam.
Zonweringsfunctie
Bij overschrijding van de ingestelde lichtsterkte, stuurt
de timer aanvankelijk het rolluik over de sensor. En
dan iets naar boven, zodat de sensor is weer vrij. Als
het volgende lagere helderheidsniveau onderschreden
wordt, beweegt het rolluik na een opgegeven vertraging
terug naar de top.
Schemeringsfunctie
Wanneer er onder de ingestelde lichtsterkte wordt
gegaan, gaat het rolluik automatisch dicht. Dit gebeurt
onafhankelijk van de ingestelde AB (NEER) tijd. Bij de
eerstvolgende geprogrammeerde AUF (OP) tijd wordt
het rolluik dan weer geopend.
Hinweis!
Installation nur durch Personen mit einschlägigen elektrotechni-
schen Kennt- nissen und Erfahrungen!*)
Durch eine unsachgemäße Installation gefährden Sie:
• Ihr eigenes Leben,
• das Leben der Nutzer der elektrischen Anlage.
Mit einer unsachgemäßen Installation riskieren Sie schwere Sach-
schäden, z.B. durch Brand. Es droht für Sie die persönliche Haftung
bei Personen- und Sachschäden.
Wenden Sie sich an einen Elektroinstallateur!
*) Erforderliche Fachkenntnisse für die Installation
Für die Installation sind insbesondere folgende Fachkenntnisse er-
forderlich:
• die anzuwendenden "5 Sicherheitsregeln": Freischalten; gegen
Wiedereinschalten sichern; Spannungsfreiheit feststellen; Erden
und Kurzschließen; benachbarte, unter Spannung stehende Teile
abdecken oder abschranken,
• Auswahl des geeigneten Werkzeuges, der Messgeräte und ggf.
der persönlichen Schutzausrüstung,
• Auswertung der Messergebnisse,
• Auswahl des Elektro-Installationsmaterials zur Sicherstellung der
Abschaltbedingungen,
• IP-Schutzarten,
• Einbau des Elektroinstallationsma-terials,
• Art des Versorgungsnetzes (TN-System, IT-System, TT-System)
und die daraus folgenden Anschlussbedingungen (klassische
Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen etc.)
