Originele installatiehandleiding en gebruiksaanwijzing

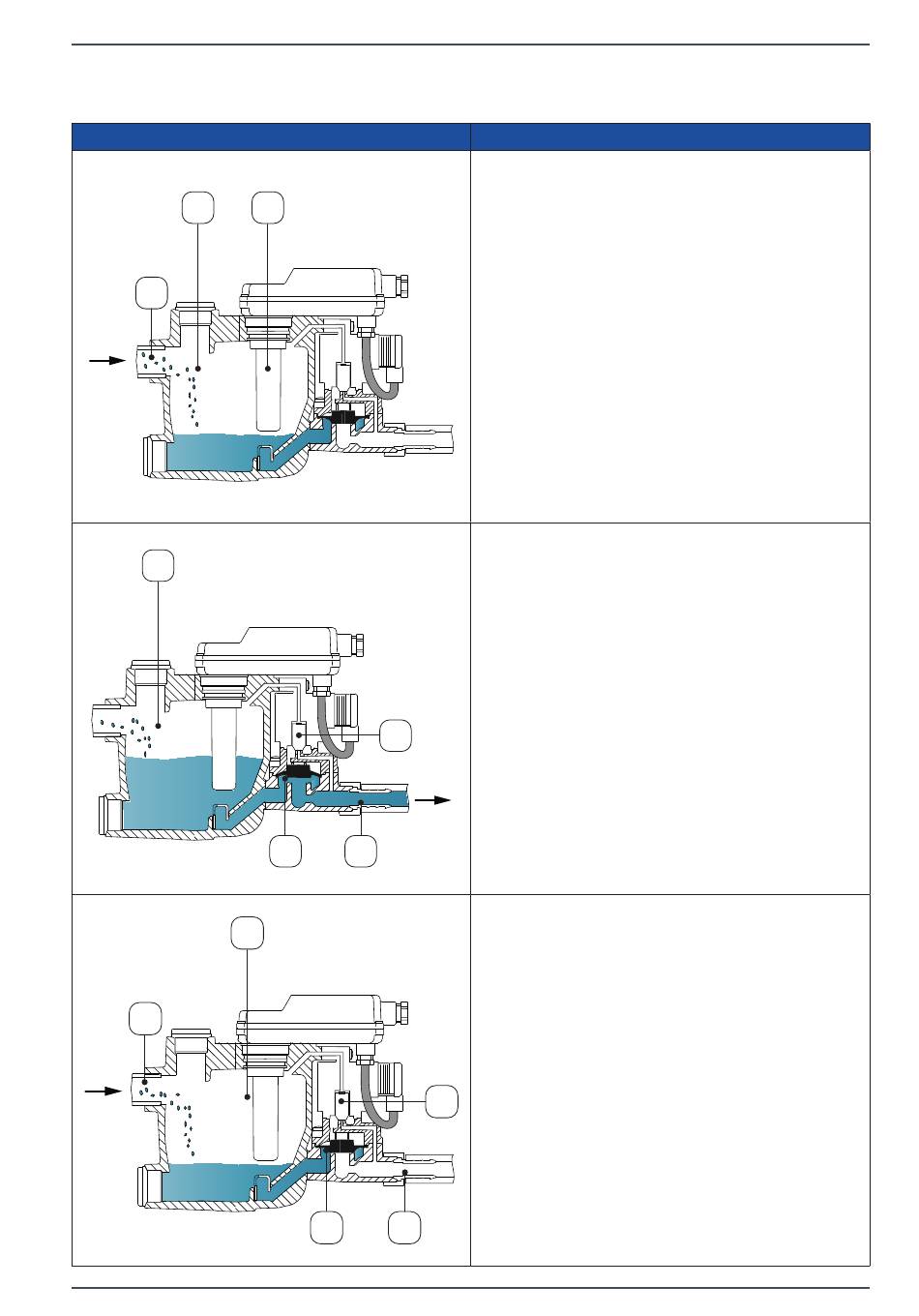

3.4 Functiebeschrijving
Afbeelding
X1
F
X1
39
F
39
X2X
23
D
X2
23
D
BEKOMAT
Beschrijving / Verklaring
Het condensaat stroomt via de condensaattoevoer [F]
naar de BEKOMAT
en verzamelt zich in het
®
verzamelreservoir [X1].
De vulstand in het verzamelreservoir [X1] wordt
ononderbroken bewaakt via een capacitief werkende
sensor in de voelerbuis [39].
Zodra het condensaat de maximale vulhoogte heeft
bereikt, wordt via de besturing de voorstuurklep [X2]
geschakeld.
De voorstuurklep [X2] schakelt en het bereik boven het
membraan [23] wordt ontlucht.
Het membraan [23] komt los van de klepzitting en
de overdruk in het verzamelreservoir [X1] drukt het
condensaat in de condensaatafvoer [D].
Als de sensor in de voelerbuis [39] niet meer door
condensaat wordt bedekt, dan schakelt de besturing de
voorstuurklep [X2] en wordt boven het membraan [23]
druk opgebouwd.
Het membraan [23] wordt op de klepzitting gedrukt en de
condensaatafvoer [D] dicht afgesloten.
Er begint opnieuw een schakelcyclus met de toevoer van
condensaat.
14i / 14i CO / 14i CO PN25
®
19 | 76
