Montage
6.4
Magnesiumanode
Controleer of de magnesiumanode (afb. 10, pos. 2) zo is
ingebouwd, dat de elektrische verbinding tussen de
magnesiumanode en het boilervat is gegarandeerd,
d.w.z. dat de aardingskabel is aangesloten
(afb. 10, pos. 1).
6.5
Isolatie
Plaats de isolatieplaat met sleuven met de inkervingen
bij de boilervoeten op de vloer.
Plaats de isolatiemantel met gaten zo rond de boiler dat
de openingen overeenstemmen met de aansluitingen
(afb. 11).
J OPMERKING!
Vooraleer de isolatiemantel gesloten wordt,
moeten de voelerleidingen zorgvuldig tegen de
omtrek van de boiler geplaatst worden.
De isolatiemantel kan het best gemonteerd
worden bij een temperatuur van ca. +15 °C.
Wanneer u lichtjes klopt op de isolatiemantel in
de richting van de beide uiteinden, kan u de uit-
einden gemakkelijker samenbrengen (afb. 12).
l Breng de beide andere uiteinden van de isolatie-
mantel samen en sluit ze (afb. 11).
l Plaats de bovenste isolatieplaat zo op het handgat-
deksel, dat ze net even hoog komt als de rand van de
isolatiemantel (afb. 12).
l Schuif de boilerafdekkap (kunststofkap) over de
beschermingsplaat en over de rand van de isolatie-
mantel (afb. 12).
l Plaats de afsluitkap over de aansluitstut EH (afb. 12).
Wijzigingen op basis van technische verbeteringen voorbehouden!
Montagevoorschrift boiler Logalux SL 300-1/300-2 tot 500-2 • Uitgave 09/2000

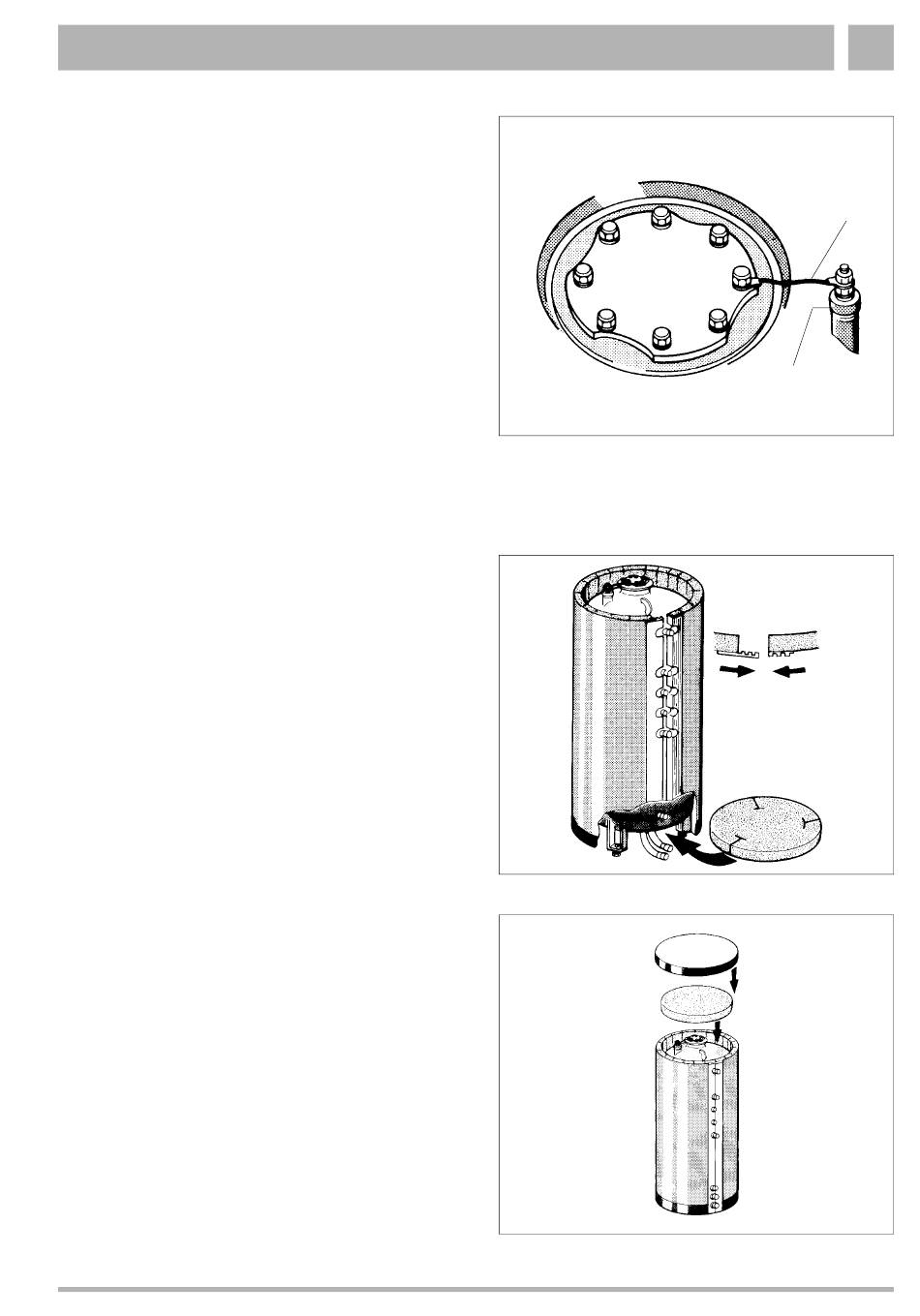

Afb. 10 Aarding van de magnesiumanode
Legende voor afb. 10:
Pos. 1:
Aardingskabel
Pos. 2:
Magnesiumanode
Afb. 11 Montage isolatie
Afb. 12 Montage isolatie
Buderus Verwarming - Chauffage • http://www.buderus.be
6
1
2
9
