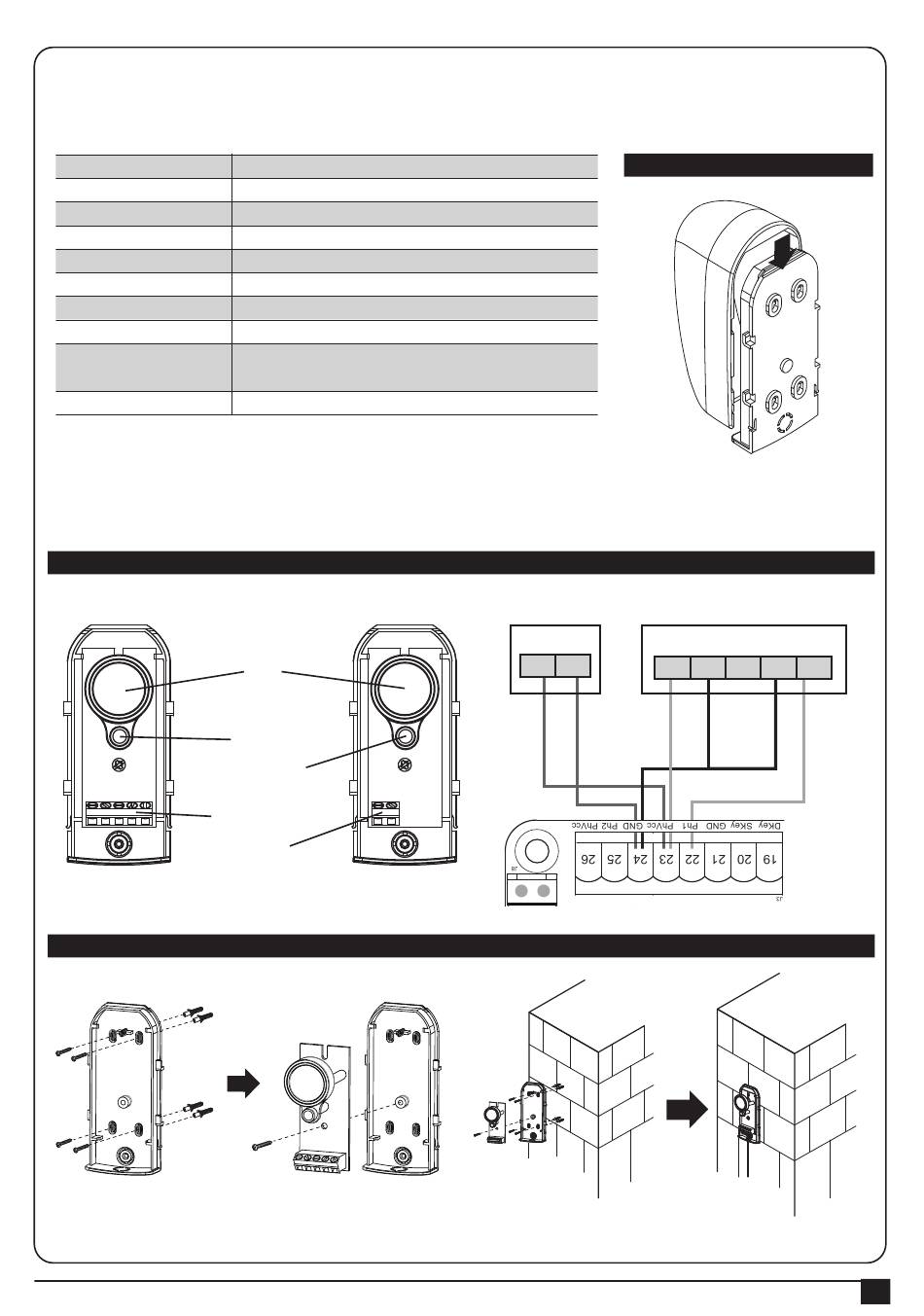

4.1 FOTOCEL INSTALLATIEGIDS
De veiligheidsfotocellen zijn beveiligingsapparaten voor automatische stuurpoorten. Bestaat uit een zender en
een ontvanger op basis van waterdichte hoezen; het wordt geactiveerd terwijl het pad van de stralen wordt
verbroken.
SPECIFICATIE:
Detectiemethode
Detectie bereik
Ingangsspanning
Reactietijd
Emitting Element
Bedrijfsindicator
Afmetingen
Output-methode
Huidig v erbruik Max
Waterbestendig
INSTALLATIE:
Draadverbinding van fotocellen
TX: Verbind klem 1 en 2 op de zender met de klemmen GND en PhVcc op de P190 PCB.
RX: Verbind de klemmen 1,2 en 4 op de ontvanger met de klemmen GND, PhVcc en Ph1 / Ph2 op de P190 PCB.
En gebruik een extra draad om de klemmen 2 en 5 op de ontvanger als een brug te verbinden.
1
2
3
4
5
RX
Infrarood
25M
AC/DC 12~24V
100MS
IR LED
Rode LED (RX): AAN (wanneer straal is gebroken), groen (TX): AAN
96*45*43mm
Relaisuitgang
TX: 35MA / Rx: 38MA (wanneer de bundel correct is uitgelijnd);
TX: 35MA / Rx: 20MA (wanneer de straal is gebroken)
IP54
Lens
Straal indicator
Power Led
Indicator
Eindblok
1
Vermogen
klemmenblok
Figure 1(6)
TX
DC+ GND
2
TX
Figure 1(7)
Figure 1(5)
RX
DC+ GND N.O. N.C. COM
CONTROL BOX
9
