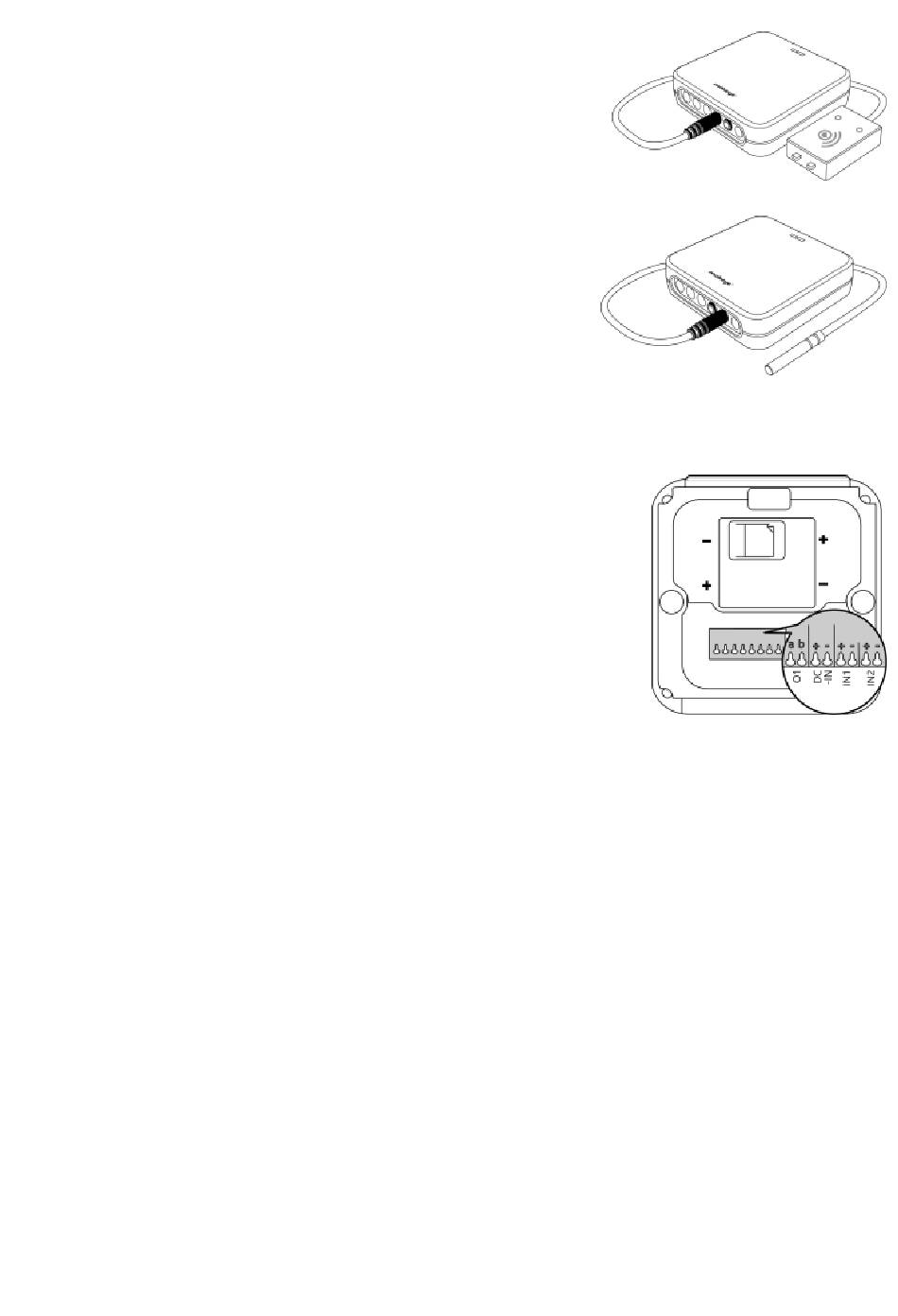

3.2 BEVESTIG DE WATERSENSOR
Bevestig de lekkagesensor aan de ingang van de
behuizing (vierde van links) en druk het stekkertje
stevig aan.
3.3 BEVESTIG DE TEMPERATUURSENSOR
Bevestig de temperatuursensor aan de ingang van
de behuizing (vijfde van links) en druk het
stekkertje stevig aan.
3.4 SLUIT DE ACCU AAN OP INGANG 2
De accuspanning kan worden gemeten via ingang 2. De te meten spanning
mag maximaal 48 Volt zijn (met pieken tot 60 V).
Verbind de draden van de '+' van de accu met de '+'
van ingang 2, de '-'van de accu met de '- '.
Een tweede accu kan op ingang 1, mits het
ingangstype op "AN' wordt gezet (zie 5.3)
Let op: indien de draden verkeerd aangesloten worden, kan de unit defect raken!
3.5 SLUIT EEN APPARAAT AAN OP DE UITGANG
De Mobeye CombiGuard heeft een open collector uitgang, die schakelt na
een alarm of na ontvangst van het sms- bericht CODE O1ON of CODE O1OFF
(b.v. 1111 O1ON). Het is mogelijk deze enkel gedurende een pulstijd te laten
schakelen, waarna deze automatisch terug schakelt (zie 5.13 en 5.14).
De uitgang geeft een maximale stroom van 200mA. De uitgangsspanning is
gelijk aan de ingangsspanning (bijvoorbeeld 12V DC of 24V DC). Om
zwaardere apparaten te schakelen moet achter de uitgang een relais worden
geplaatst met een ingangsspanning gelijk aan de ingangsspanning van de
CM4600. De benodigde schakelspanning van het relais is afhankelijk van het
apparaat dat wordt aangesloten.
LET OP: de uitgang werkt niet als de unit enkel op batterijen werkt.
