Montage- en instellingshandleiding cabinedeuren
5.8.2 Deuren met afgeschuinde deurbladgeleidingen
Montage van de deurbladgeleidingen
Deurtype/uitvoering
Glazen deurbladen
Plaatdeurblad met kijkopening
Plaatdeurblad met uitsparing voor meenemer
Vandalisme
EBA
Scooter Guard

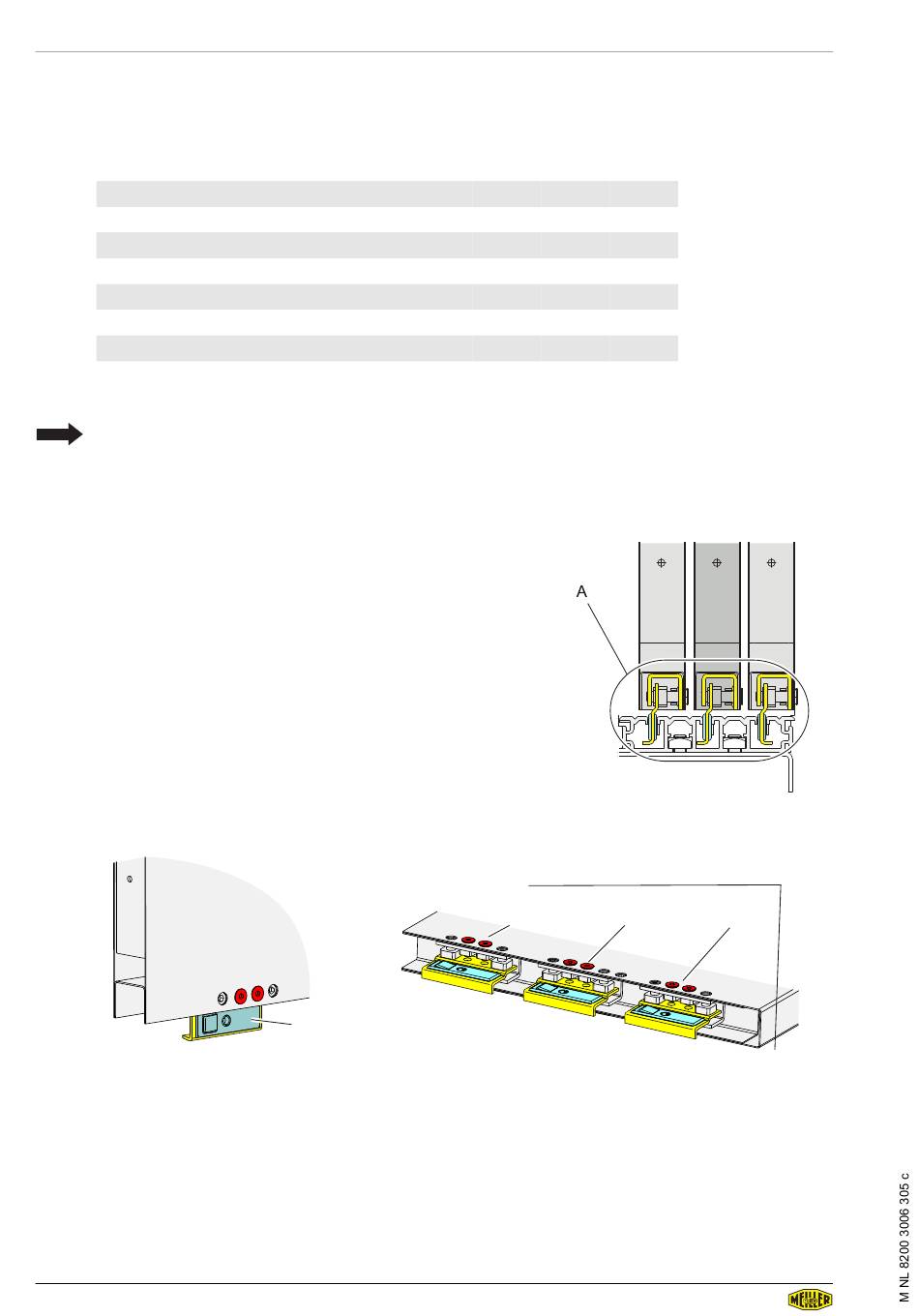

Afbeelding en beschrijving hebben betrekking op deuren met telescopische deurbladen. Bij
deuren met één deurblad per openingszijde zoals op de volgende weergave te werk gaan.
• Controleren of de deurbladgeleidingen zoals afgebeeld (A) in de drempel ingebracht werden.
• Deurblad zoals hierna beschreven (Afb. 19) aan de
oogschroeven bevestigen
• Deurbladgeleiding in het deurblad inbrengen
• Deurbladgeleiding zoals weergegeven aan het
deurblad vastschroeven. Aandraaimoment 5 Nm
22 / 75
12
Afb. 18
MEILLER Aufzugtüren GmbH
14A
14B
14C
x
x
x
x
x
x
x
x
x
x
x
x
x
x
Sluitkant
14A
14B
Montage
14C
