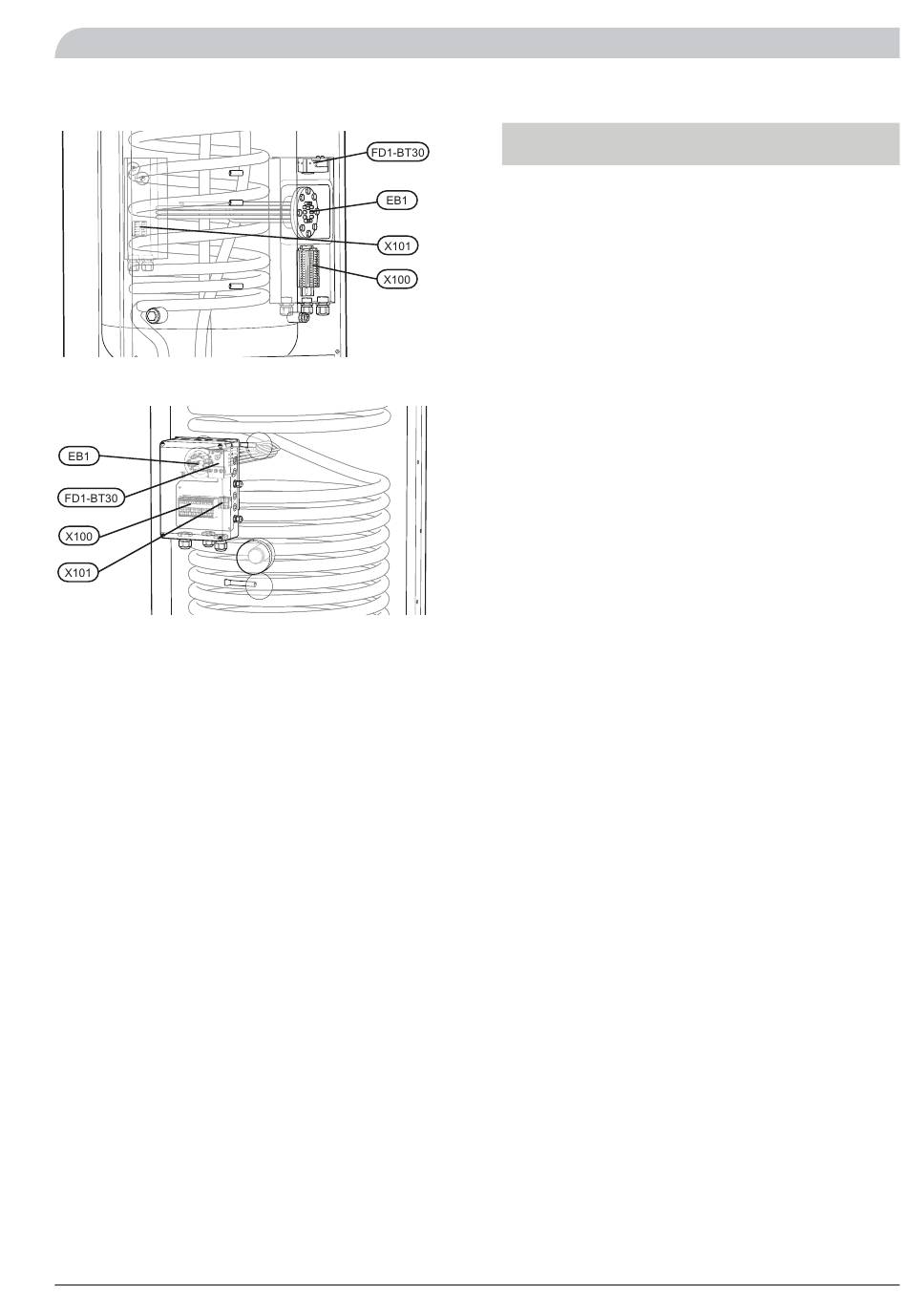

HEV 300
HEV 500
Uitleg
Aandui-
Type
ding
UB1,2,3
Kabeldoorvoer
X1
Klemmenstrook, ingaande
netvoeding
X2
Klemmenstrook, AMS 10-
8/AMS 10-12
Klemmenstrook, communica-
tie, AMS 10-8/AMS 10-12
X3
Klemmenstrook, externe bijver-
warming
X4
Klemmenstrook, extern elek-
trisch verwarmingselement en
temperatuurbegrenzer/ther-
mostaat noodstand FD1-BT30.
X100
Klemmenstrook
X101
Klemmenstrook
SF1
Schakelaar
FA1
Automatische zekering, regel-
systeem
FA2
Automatische zekering, buiten-
deel
FA3
Automatische zekering, extern
elektrisch verwarmingsele-
ment
NIBE™ SPLIT
Voor de installateur
Elektrische installatie
Aanstriplengte
van leiding (mm)
-
18
14
12
9
12
12
9
-
-
-
-
33
