- De veiligheidsvulling op zijn plaats laten zitten.
- De volgende delen zorgvuldig schoonmaken met een vochtige, schone en niet pluizerige doek.
• Binnenzijde filter en deksel.
• Binnenzijde slang bij de ingang van de filter.
• De draagvlakken van de afdichting in de filter en op het deksel.
- De goede staat en de bevestiging van de aansluitingsbuizen op de verbrandingsmotor controleren evenals de aansluiting
en de goede staat van de verstoppingsverklikker op de filter.
- Controleer vóór het monteren de staat van de nieuwe filterpatroon ( FILTERELEMENTEN EN DRIJFRIEMEN).
- De patroon in de as van de filter steken en deze aan de rand en niet in het midden aandrukken.
- Het deksel opnieuw monteren met de klep naar beneden.
VERVANGEN
REINIGEN
VERVANGEN

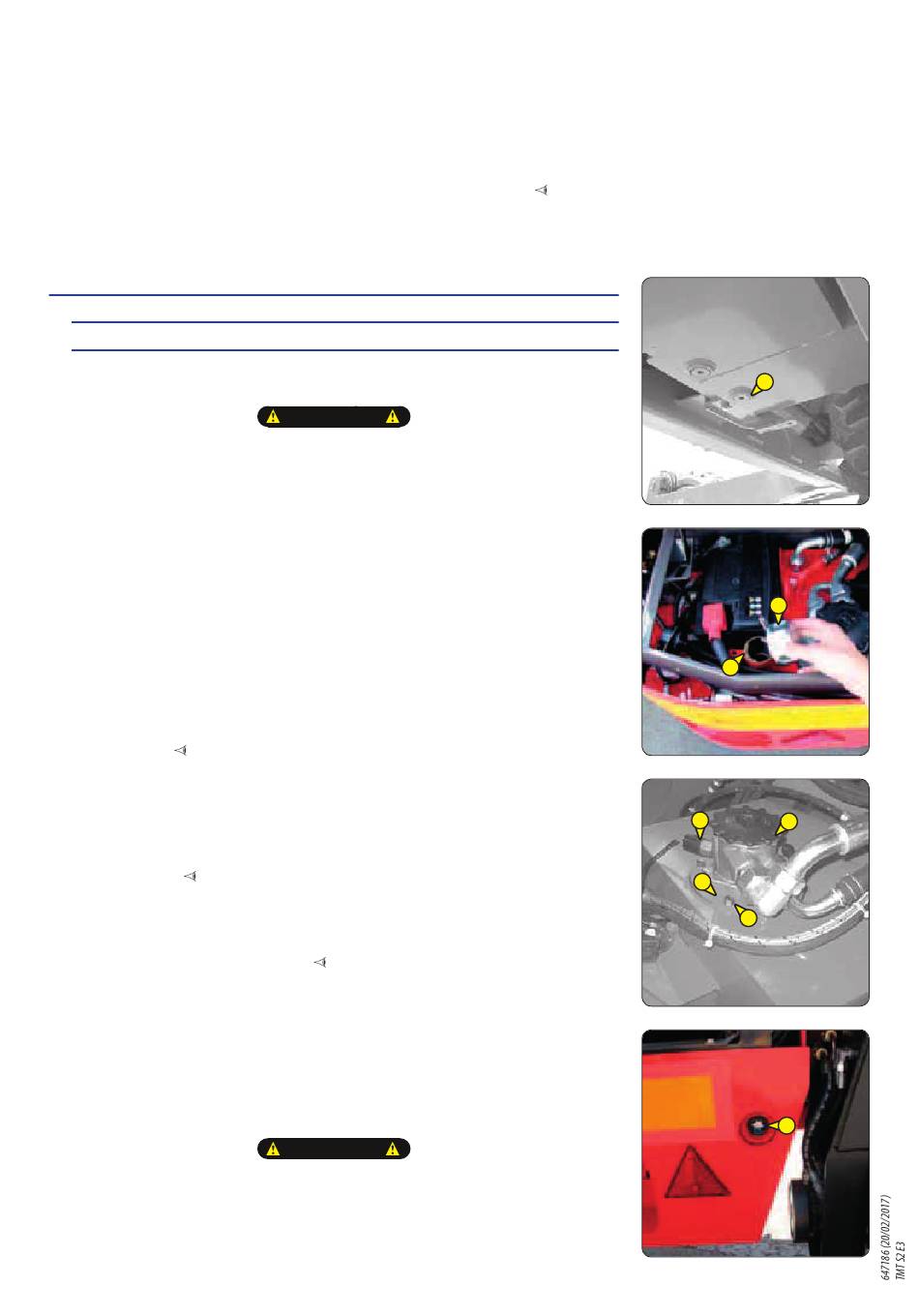

De heftruck op een horizontaal stuk grond zetten, de motor uitzetten en de arm volledig
intrekken en laten zakken.
Voor iedere ingreep de omgeving van de aftappluggen en het toegangsluik van de hydraulische tank zorgvuldig
De afgetapte olie op een milieuvriendelijke manier afvoeren.
Een uiterst schone bak en trechter gebruiken en de bovenkant van de oliebus voor het vullen schoonmaken.
OLIE VERVANGEN
- Een bak plaatsen onder de aftapdop 1 en deze losdraaien.
- Verwijder de peildop 2 om een goede aftapping van de olie te waarborgen en
gooi de peildop weg.
SCHOONMAKEN VAN DE ZUIGKORF
- Ontkoppel de verstoppingsindicator 3.
- De slangen bij de filter afkoppelen.
- Schroef de vier schroeven 4 van de plaat 5 los en verwijder de hele filter 6.
- Schroef de zuigkorf in de bodem van het reservoir los. Maak de zuigkorf schoon
met behulp van een persluchtslang; controleer de toestand en vervang de zuigkorf
indien nodig ( FILTERELEMENTEN EN DRIJFRIEMEN).
- Hermonteer de zuigkorf, de plaat en de filter waarbij wordt gezorgd voor een
correcte positie van de afdichting, en vervolgens de slangen en verstoppingsindicator
opnieuw monteren.
OLIE VULLEN
- Breng de aftapplug 1 weer aan (aandraaikoppel 29 tot 39 N.m).
- Vul af met olie ( SMEERMIDDELEN EN BRANDSTOF) via vulopening 7.
- Controleer het oliepeil op de peilstok 8, de olie moet tot aan het rode punt staan.
- Controleer de vulplug op eventuele lekkages.
VERVANGEN VAN DE FILTERDOP
- Een nieuwe vuldop 2 aanbrengen ( FILTERELEMENTEN EN DRIJFRIEMEN).
SCHOONMAKEN VAN HET HYDRAULISCH SYSTEEM
- Laat de verbrandingsmotor (gaspedaal half open) gedurende 5 minuten draaien.
Gebruik daarbij niets op de heftruck. Laat de motor vervolgens nogmaals 5
minuten draaien en gebruik daarbij alle hydraulische onderdelen (uitgezonderd
de stuurinrichting en de rem).
- Laat de verbrandingsmotor 1 minuut op het maximale toerental draaien en activeer
vervolgens de stuurinrichting en de rem.
- Op deze manier wordt het circuit gereinigd via de hydraulische oliefilter.
Het is soms nodig om de ingangscircuits van de pompen te ontluchten wanneer zich tijdens het aflaten een luchtbel
Zuigkorf van de hydraulische olietank
Filterdop van de hydraulische olietank
BELANGRIJK
schoonmaken.
BELANGRIJK
heeft gevormd.
Consulteer in dat geval uw concessiehouder.
Hydraulische olie
3 - 27
1
2
7
3
6
5
4
8
