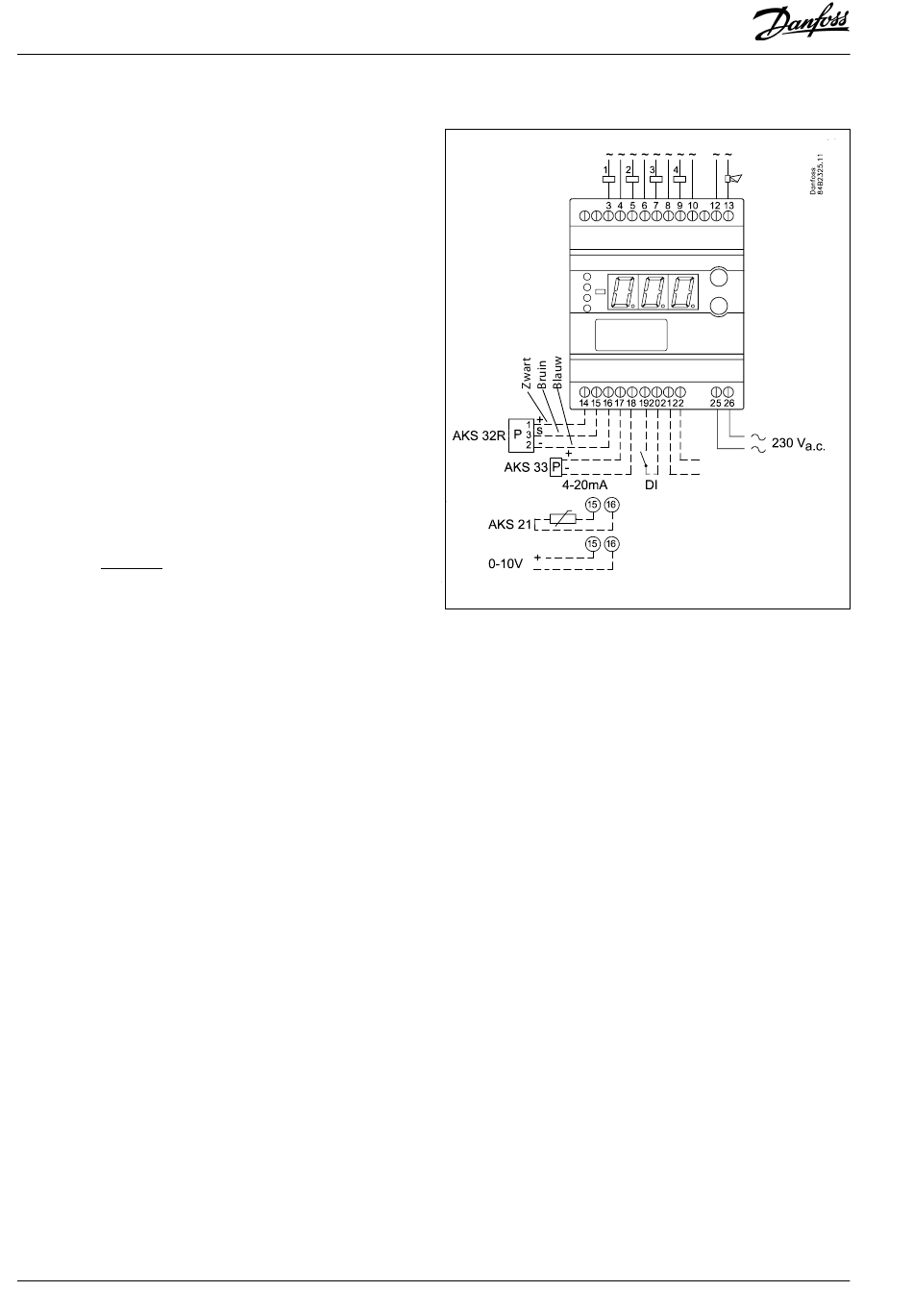

Aansluitingen
Noodzakelijke aansluitingen
Klemmen:
5-6 Voedingsspanning 30 V a.c.
3- 10 Relais aansluitingen nr. 1, , 3 en 4
1-13 Alarmrelais
Er is een verbinding tussen klemmen 1 en 13 in geval van
een alarm en als de voedingsspanning wegvalt.
Regelsignaal (zie ook parameter o10)
Klemmen:
14-16 Spanningssignaal van AKS 3R
of
17-18 Stroomsignaal van AKS 3000 of AKS 33
of
15-16 Sensorsignaal van AKS 1
of
15-16 Spanningssignaal van externe regeling.
Externe contactfunctie, indien toegepast
19-0 Contactfunctie voor verschuiven van de referentie of start/
stop van de regeling of monitoren van beveiligingscircuit.
Datacommunicatie,indien toegepast
1- Alleen beschikbaar indien een communicatiekaart is geïn-
stalleerd.
Het is belangrijk dat de installatie van de datacommuni-
catiekabel correct wordt uitgevoerd. Zie hiervoor handlei-
ding Nr. RC8AC...
