5. Trek de temperatuursensor bovenaan het luchtafvoerkanaal
(G) uit (afbeelding 1). Schroef de stop (8) onderaan het
kanaal eruit. Door het luchtafvoerkanaal tegelijkertijd te
draaien en het naar beneden te duwen, komt het kanaal er
nu uit (afbeelding 2).
6. Verwijder de temperatuursensor van de houder (afbeelding
4).
7. Verwijder de houder van de naverwarmingsradiator, die met
twee vleugelmoeren (110 MV en 145 MV) of schroeven (096
MV) van onderen vast zit (afbeelding 5).
8. Trek de radiator en de houder uit de eenheid (afbeelding 6
en 7) en verwijder de snelkoppeling voor de radiatorsnoeren.
Controleer voordat u de weerstand uit het apparaat haalt of deze
niet heet is.

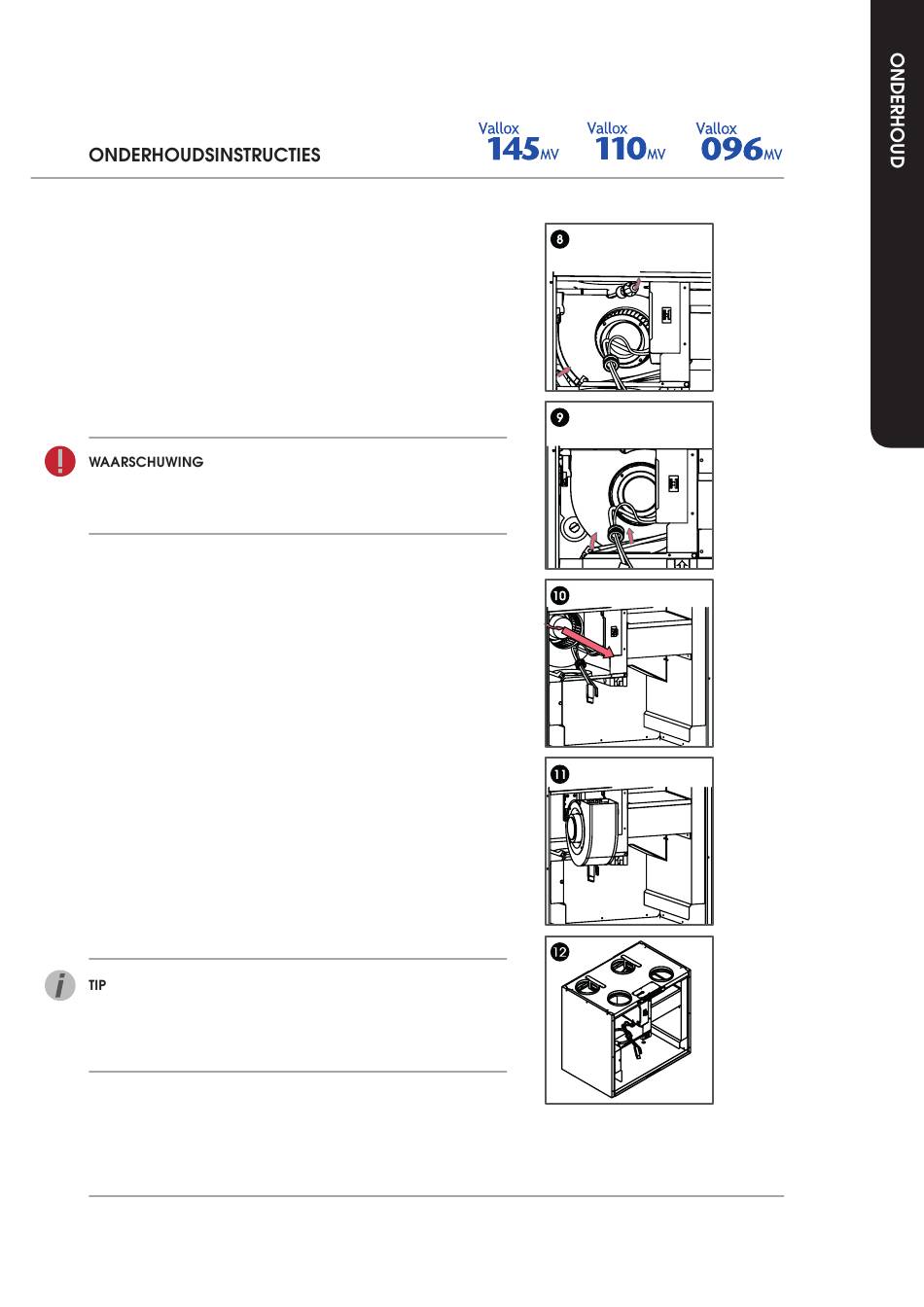

9. De ventilator kan nu worden schoongemaakt zonder hem
van zijn plaats te halen. Het is aan te bevelen de ventilatoren
ter plaatse schoon te maken, d.w.z. zonder te proberen ze uit
het apparaat te halen.
10. Om de ventilator toch te verwijderen om hem schoon te
maken, gaat u als volgt te werk.
a. Haal indien nodig de pennen eruit. Duw met een tang
de pennen recht, zodat ze later gemakkelijker terug te
plaatsen zijn.
b. Duw de ventilator voorzichtig omhoog (afbeelding 9).
c. Wrik de plastic vergrendeling rechts van de ventilator
open, bijvoorbeeld met een schroevendraaier
(afbeelding 10).
d. De ventilator valt naar beneden.
e. Trek de ventilator uit de eenheid (afbeelding 11).
f.
Koppel de snelkoppeling voor het snoer los (afbeelding
12). De ventilator is nu uit het apparaat en kan worden
schoongemaakt.
11. Om de ventilatie-eenheid weer in elkaar te zetten volgt u de
stappen hierboven in omgekeerde volgorde.
Wanneer u de temperatuursensor opnieuw installeert, doe dit dan
met het uiteinde omhoog zodat dit niet tussen de bypassplaat
wordt geplet en niet tegen het frame van de radiator leunt.
12. Sluit het paneel en steek de stekker weer in het stopcontact.
13. De ventilator is nu gecontroleerd en schoongemaakt.
41
© Vallox • Wij behouden ons het recht voor zonder voorafgaande
kennisgeving wijzigingen aan te brengen
