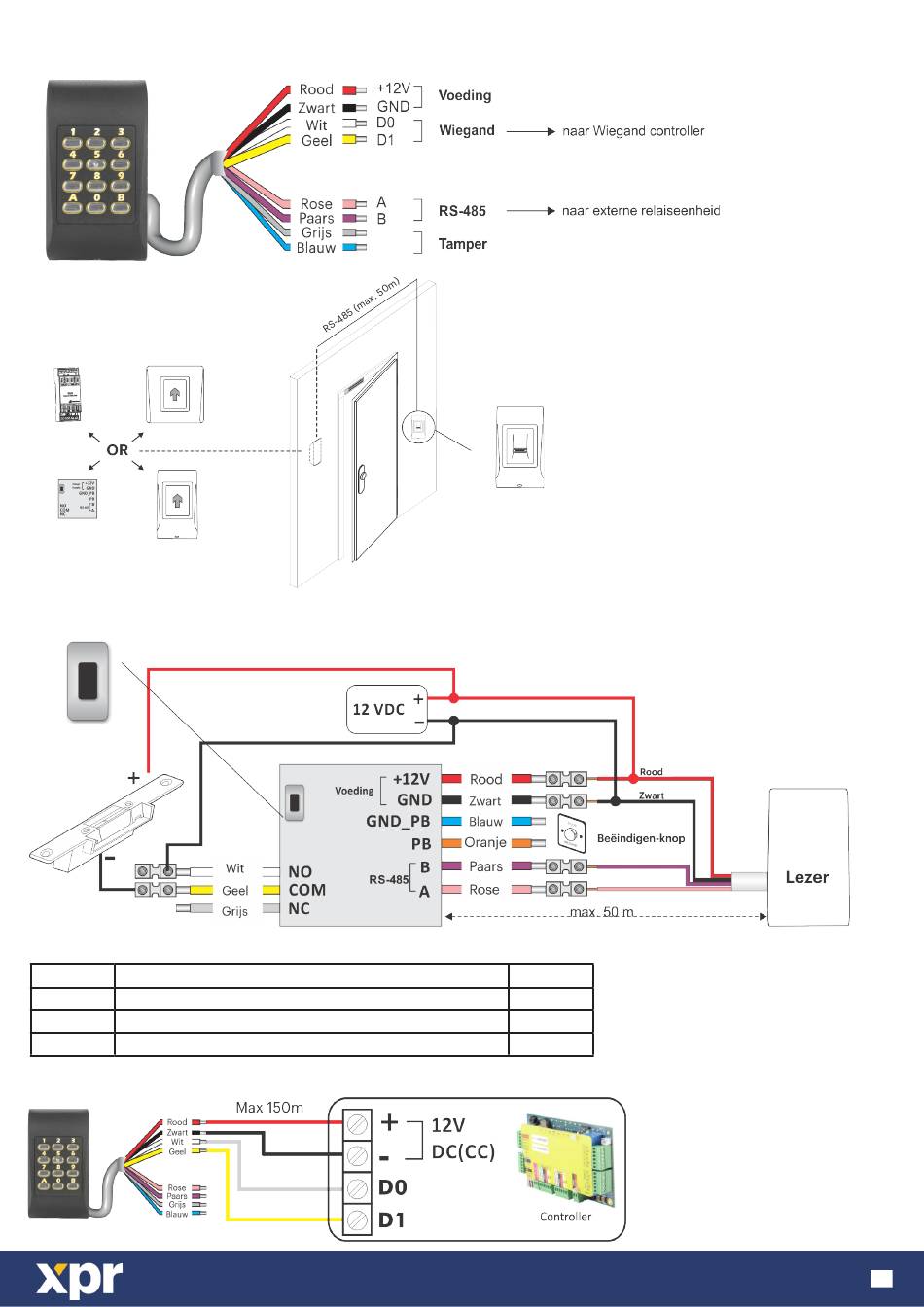

4. BEDRADING EN KOPPELING
Er zijn vier opties voor het bedraden en koppelen van de lezer. Hij kan worden gekoppeld aan RU2, RU1, DINRTT en RTT.
RU2
DINRTT
2 externe relaiseenheden
2 externe
relaiseenheden
plus Beëindigen-knop
RU1
1 externe relaiseenheid
RTT
1 externe relaiseenheid
plus Beëindigen-knop
4.1 Bedrading en koppeling MTPADP-BT-EH-SA + RU1
Koppelen van lezer met RU1 (hoge veiligheid)
Andere koppelingsapparaten:
Apparaat
RU2
DIN-rail montage externe relaiseenheid
DINRTT
Verzonken montage sensitieve drukknop en extern relais
RTT
Opbouw montage sensitieve drukknop en extern relais
4.2 Bedrading MTPADP-BT-EH-SA naar Wiegand controller
Beveiligde zone
Onbeveiligde zone
Beschrijving
www.xprgroup.com
De Bluetooth lezer moet worden verbonden met
een externe relaiseenheid tenzij deze wordt
gebruikt als Wiegand lezer.
De volgende externe relaiseenheden zijn
compatibel met MTPADP-BT-EH-SA: RU1, RU2, RTT
en DINRTT.
Eenmaal verbonden, moet de externe relaiseenheid
worden gekoppeld met de Bluetooth lezer.
Het koppelen van de lezer met de externe
relaiseenheid vindt plaats vanuit de externe
relaiseenheid en biedt extra beveiliging. Na het
B100P-BT-EH-SA
Bluetooth standalone toetsenbord
koppelen is het niet mogelijk om van apparaat te
met ingebouwde RFID-lezer
wisselen, aangezien de lezer alleen werkt met de
gekoppelde externe relaiseenheid.
Relais
2
2
1
Houd de knop minstens 5
seconden ingedrukt om de
eenheden te koppelen.
De lezer is standaard ingesteld op Wiegand
26 bits, voor zowel het toetsenbord als de
RFID-lezer.
De lezer kan met behulp van de software
worden ingesteld op 24, 26, 32, 34, 56, 58
bits.
U kunt het toetsenbord instellen om 4, 6 of
8 bits per sleutel te verzenden, terwijl de
RFID-lezer (kaart) Wiegand verzendt.
2
