Aansluiting van een extern toestel met scart-uitgang
Als u een toestel wilt aansluiten dat over een scart-uitgang beschikt, dan hebt u een speciale
adapterkabel nodig om de verbinding met de TV-kaart tot stand te brengen.

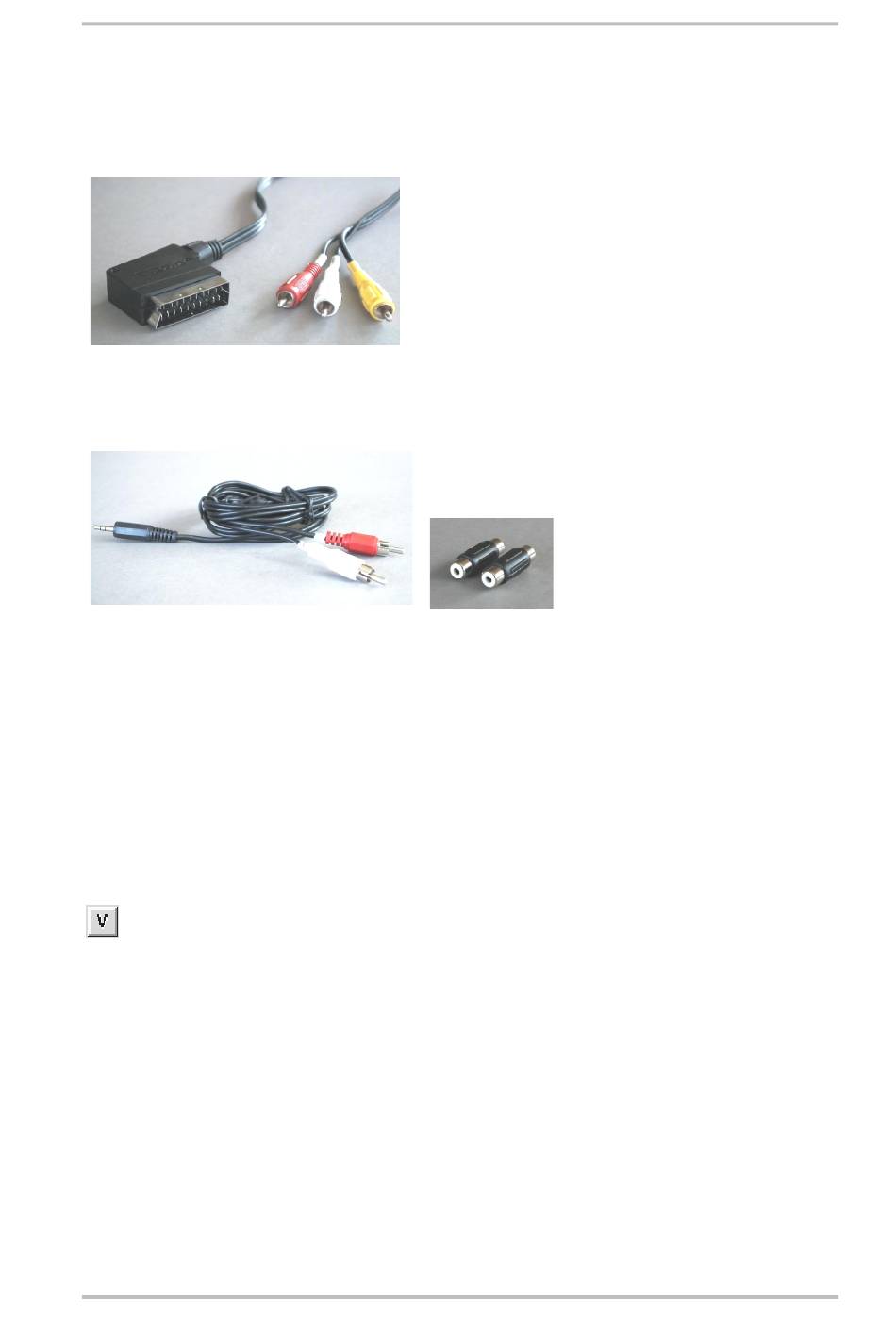

Scart-kabel
Y-kabel
Ga als volgt tewerk om de TV-kaart aan te sluiten:
1. Verbind de Cinch-stekker die het videosignaal geleidt met de Video-In van de TV-
kaart.
2. Verbind de kabel audio-links en audio-rechts van de scartkabel via de beide Cinch-
koppelingen met de Y-kabel.
3. Steek de klinkstekker van de Y-kabel in de line-in ingang van uw soundkaart.
4. Kies in de TV-software via het menupunt Opties\Bronvideode instelling Composite
zodat het videobeeld van het externe toestel weergegeven wordt. U kunt de
bronvideo Composite ook instellen door de aan de linkerrand weergegeven V-knop
uit de symboolbalk van de TV-software aan te klikken.
Aanwijzing!
Neem bij het gebruik van een scart-kabel de volgende paragraaf Opgelet! - Audio-verbinding
met de TV-kaart tot stand brengen in acht.
18
De benodigde kabel moet aan de ene zijde een
scartstekker hebben die u in het externe toestel
steekt en aan de andere zijde drie mannelijke
Cinch-stekkers (zie afb. links). De drie Cinch-
stekkers moeten de signalen video, audio-links en
audio-rechts geleiden.
Opdat u de kabels audio-links en audio-rechts met
de Line-In-ingang van uw soundkaart zou kunnen
verbinden hebt u
daarenboven twee Cinch-koppelingen en een Y-
kabel (zie afb.) nodig.
Cinch-koppelingen
TerraTValue
