Veiligheidsinformatie en onderhoud
(deel van de handleiding beveiligingssysteem MGB-AR/MGB-AP)
2. Klik op het passende document voor uw systeem.
Het document wordt weergegeven en kan
¨
afgedrukt worden.
Montage, ingebruikname en oplossen van
problemen
Raadpleeg de gedetailleerde aanwijzingen voor de
montage, ingebruikname en het oplossen van pro-
blemen in de handleiding op cd/dvd.
Elektrische aansluiting
Raadpleeg de gedetailleerde aanwijzingen voor de
elektrische aansluiting in de handleiding op cd/dvd.
Alle elektrische aansluitingen moeten van het
net geïsoleerd worden door een veiligheids-
transformator volgens IEC EN 61558-2-6 met
begrenzing van de uitgangsspanning in geval
van een fout of door andere gelijkwaardige
isolatievoorzieningen.
De bedrijfsspanning voor de grendelmagneet
moet overeenstemmen met de opgave op
het typeplaatje (alleen voor uitvoering met
vergrendeling).
Controle en onderhoud
Gevaar! Verlies van de veiligheidsfunctie door
schade aan het systeem. Bij beschadiging moet de
betreffende module in zijn geheel vervangen worden.
Aparte onderdelen van een module (bv. onderdelen
van de analysemodule) vervangen is niet toegestaan.
Uitzondering: Vooraf vervaardigd vervangdeksel
(voor enkele MGB-uitvoeringen verkrijgbaar als
reserveonderdeel).
Om een langdurige en probleemloze werking te ga-
randeren, moeten de volgende controles regelmatig
uitgevoerd worden:
Controleer de schakelfunctie
f
Controleer dat de apparaten en aansluitingen stevig
f
bevestigd zijn
Controleer op vervuiling (bv. de ventilatieopeningen
f
op de behuizing)
Controleer de veilige werking van de afscherming,
met name
na iedere ingebruikname
f
na iedere vervanging van een MGB-module
f
na een langere periode van stilstand
f
na elke fout
f
na iedere verandering in de instelling van de
f
DIP-schakelaar
Onderhoudswerkzaamheden zijn niet vereist. Repara-
ties aan het apparaat mogen enkel uitgevoerd worden
door de fabrikant.
Technische gegevens (uittreksel)
Parameter
Waarde
Bedrijfsspanning U
B
(beschermd tegen omge-
24 V DC +10% / -15%
keerde polariteit, geregeld,
(PELV)
restrimpeling < 5 %)
Hulpspanning U
A
(beschermd tegen omge-
24 V DC +10% / -15%
keerde polariteit, geregeld,
(PELV)
restrimpeling < 5 %)
Stroomopname I
80 mA
B
(alle uitgangen onbelast)
Stroomopname met grendel-
magneet I
(bij actieve vergren-
350 mA
A
deling en onbelaste uitgangen
O1 ... O4)
- Bijkomende stroomopname
bij uitvoering met bedie-
max. 20 mA
nings- en indicatorelementen
in het deksel
Externe beveiliging
zie handleiding op cd/
dvd
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tel. +49 711 7597-0 Fax +49 711 753316 info@euchner.de www.euchner.com
Veiligheidsuitgangen OA/OB
Halfgeleideruitgangen,
p-schakelend, kortsluit-
bestendig
Uitgangsspanning U
/U
1)
OA
OB
HIGH
U
/ U
U
-2V ... U
OA
OB
B
LOW
U
/ U
0 ... 1 V DC
OA
OB
Schakelstroom per veiligheids-
1 ... 200 mA
uitgang
1) Waarden bij een schakelstroom van 50 mA zonder rekening te
houden met de kabellengte
1
5
7

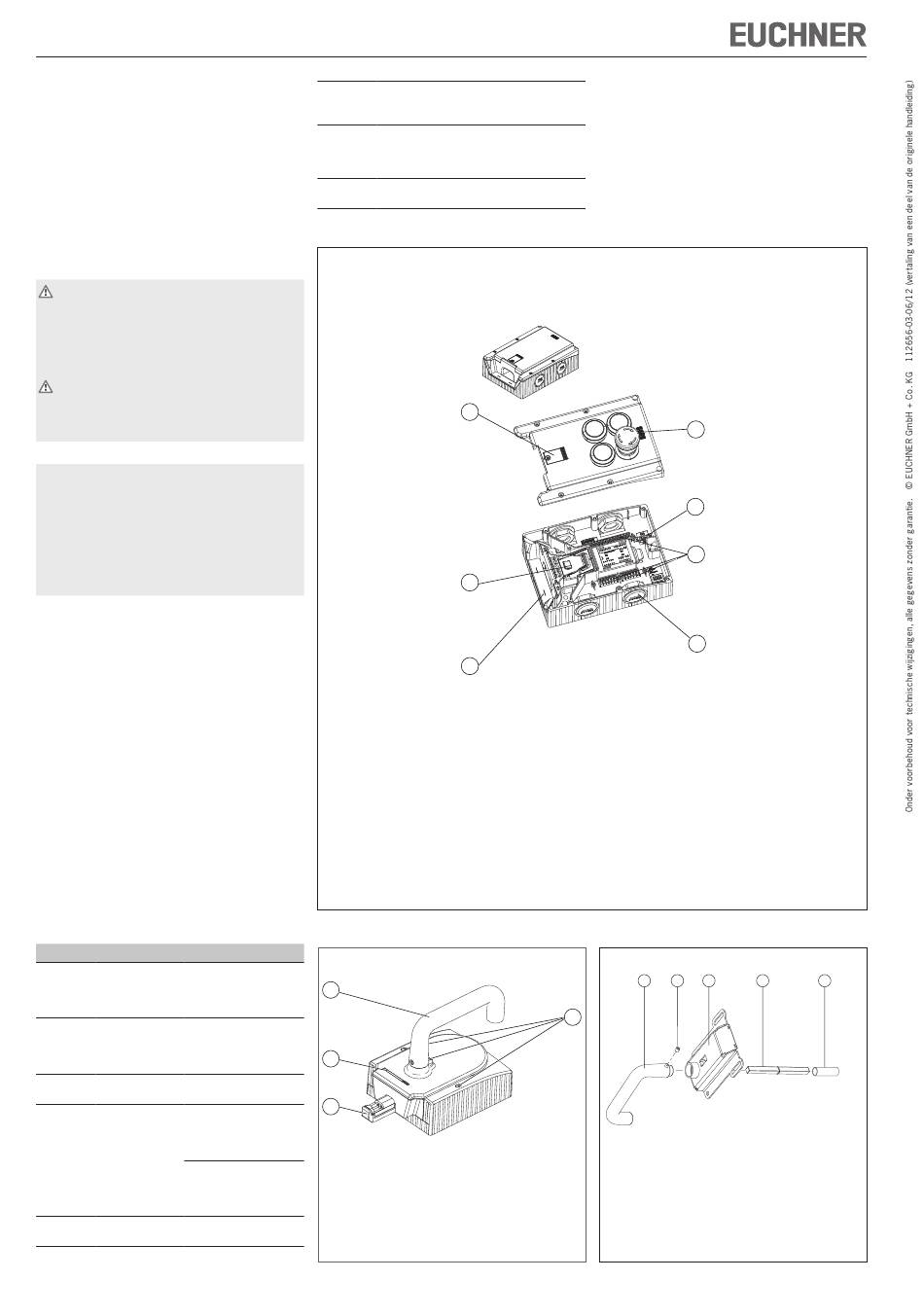

Legende:
1 Afdekking voor hulpontgrendeling
2 Led-indicator
3 DIP-schakelaar
4 Klemmen X2 - X5
5 Vergrendelingsklink
6 Naargelang de uitvoering: Kabelinvoer 20x1,5 of stekker
7 Hulpmarkering voor maximaal toegestane montageafstand
Opmerking: Naargelang de uitvoering kunnen extra weergave- en bedieningselementen in de afdekking
ingebouwd worden en kan er een montageplaat meegeleverd worden. Zie bijgevoegde gegevensblad.
Afbeelding 1: Vergrendelings-/grendelmodule MGB-L.-...
1
3
4
Legende:
1 Deurklink
2 Borgpennen voor afdekking van de behuizing
en handgreepomschakeling
3 Blokkeerinzetstuk
4 Vergrendelingspal
Afbeelding 2: Handgreepmodule MGB-H-...
B
1
2
2
Legende:
1 Deurklink
2 Stifttap
3 Afdekking
4 Activeringsas, lengte 110 mm
5 Beschermhuls
Afbeelding 3: Vluchtontgrendeling MGB-F-... (optioneel)
2
3
4
6
3
4
5
