Het apparaat kan maximaal 90 sleutels (kaart of magneetsleutel) registreren. De installatie van het apparaat is zeer
eenvoudig. Na het aansluiten van de bedrijfsspanning op klem K1 en de leeskop op klem K3 is het apparaat klaar om
geconfigureerd te worden. Voor de aansluitkabel tussen de leeskop en de besturingseenheid volstaat een normale getwiste
tweedraads kabel met een maximum lengte tot 100 m. Op de polariteit dient niet gelet te worden.
1.
Specificaties
Voedingsspanning
Gebruikers
Leesafstand magneetsleutel of kaart
Beschermingsgraad
1 potentiaalvrij relaisuitgang
Op de klem K4 kan nog een extra schakelaar aangesloten worden.
Er zijn drie verschillende schakelfuncties op jumper B2 beschikbaar.
1.
Impuls (1 seconde) Standaard fabrieksinstelling
2.
Impuls (5 seconden)
Schakelen (Aan – uit)
3.
2.

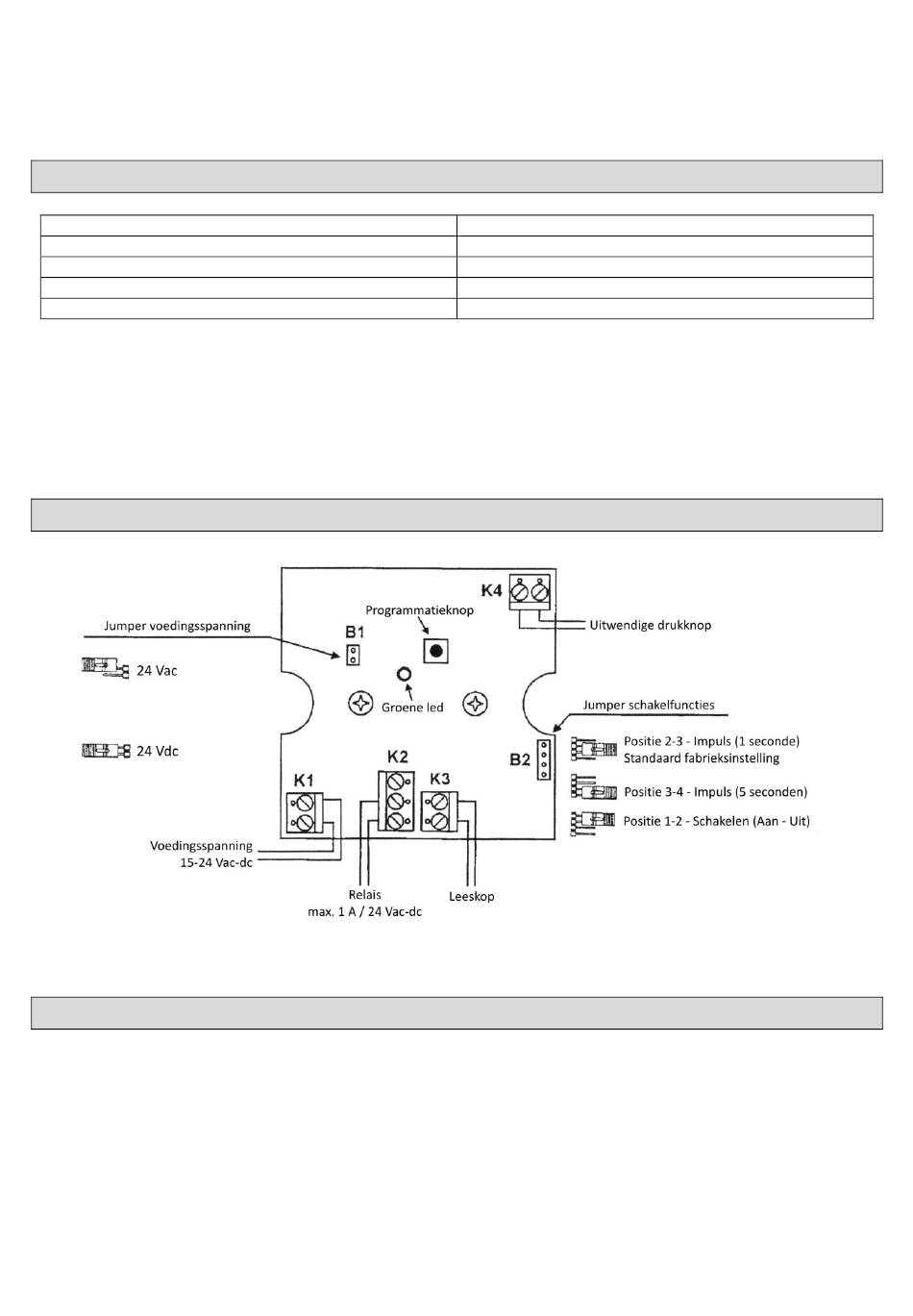

Aansluitschema
3.
Werking
De magneetsleutel wordt in het leesbereik van de leeskop gebracht. (Het leesbereik van de leeskop bedraagt 1 tot 5 cm).
Daarbij moet gelet worden dat de magneetsleutel, indien mogelijk, parallel met het oppervlak van de leeskop gehouden
wordt. Wordt de magneetsleutel als geldig herkent, dan licht de groene led van de leeskop op, evenals de groene led op de
besturingseenheid en de relais trekt aan. Wordt de magneetsleutel uit het leesbereik ontrokken, dan dooft de groene led en
de relais valt af na de schakeltijd. Wordt een magneetsleutel als ongeldig herkent, dan knippert de groene led op de leeskop
en de besturingseenheid in korte intervallen op. Er wordt geen relais aangetrokken. Blijven de leds donker, dan wordt er
geen magneetsleutel herkent.
2
15-24 Vac-dc (24 Vdc – Jumper B1)
90
1-5 cm
Conform met IP65
Max. schakelstroom 1A
