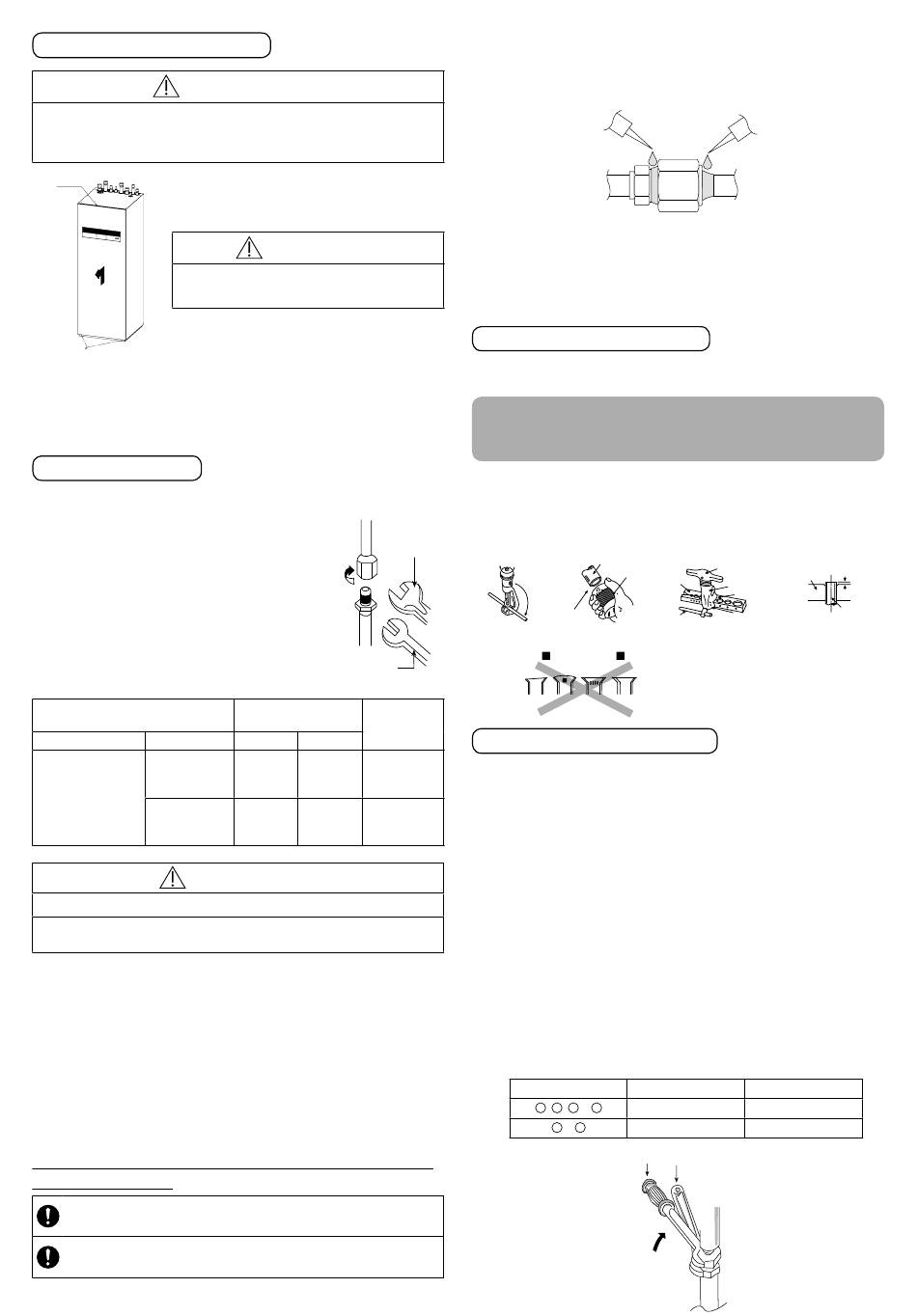

Toegang tot interne onderdelen

WAARSCHUWING
Deze sectie is alleen voor erkende en bevoegde elektriciens en
installateurs van watersystemen. Werkzaamheden achter de voorplaat,
die met schroeven is bevestigd, mogen alleen worden uitgevoerd onder
toezicht van een erkende aannemer, installateur of monteur.
Haak
Open en sluit het voorpaneel voorzichtig.
Het zware voorpaneel kan verwondingen aan
de vingers veroorzaken.
2X (schroef)
Openen en sluiten van voorpaneel h
1. Verwijder de 2 bevestigingsschroeven van het voorpaneel h.
2. Schuif het omhoog om de haken van het voorpaneel h los te maken.
3. Voer de stappen 1~2 in omgekeerde volgorde uit om het te sluiten.
Installatie koelleidingen
Deze tankunit is ontworpen voor combinatie
met de Panasonic lucht-naar-water
warmtepomp buitenunit. Bij gebruik van
een buitenunit van een andere fabrikant in
combinatie met de Panasonic tankunit is de
optimale werking en betrouwbaarheid van het
systeem niet gegarandeerd. Daarom kan er in
dat geval geen garantie worden gegeven.
1. Sluit de tankunit met de correcte
leidingdiameters aan op de lucht-naar-
water warmtepomp buitenunit. Gebruik
verloopstuk 2 voor de leidingaansluiting
van gasvormig koelmiddel k op de
buitenunit WH-UDZ03KE5*.
Model
Tankunit
Buitenunit
WH-UDZ03KE5* ø12,7 mm
WH-ADC0309K3E5B
WH-UDZ05KE5*,
WH-UDZ07KE5*,
WH-UDZ09KE5*
VOORZICHTIG
Draai niet te vast, daar anders gaslekkages kunnen ontstaan.
Trek en duw de koelleidingen niet sterk heen en weer, omdat vervormde
leidingen lekkage van koelmiddel kunnen veroorzaken.
2. Maak de fl areverbinding na het aanbrengen van de wartelmoer op de
koperen leiding (bij het verbindingsdeel van de leiding). (Als u een lange
leiding gebruikt)
3. Gebruik geen pijpsleutel voor het losdraaien van de koelleidingen. De
wartelmoer kan hierdoor kapotgaan en lekkage veroorzaken. Gebruik
juiste steeksleutel of ringsleutel.
4. Sluit de leiding aan:
Centreer het hart van de leidingen en draai de moer voldoende met
de hand vast.
Draai de moer verder aan met een momentsleutel die is ingesteld op
het moment dat wordt vermeld in de tabel.
Extra voorzorgsmaatregelen bij R32-modellen voor flareverbindingen aan
de kant van de binnenunit
Zorg dat de leiding een nieuwe fl arekoppeling heeft voordat deze op
de units wordt aangesloten, om lekkage te voorkomen.
Verbindingen tussen onderdelen van het koelsysteem moeten
gemakkelijk bereikbaar zijn voor onderhoud.
VOORZICHTIG
Momentsleutel
Steeksleutel
Leidingdiameter
Gebruik
(Aandraaimoment)
verloopstuk 2
Gas
Vloeistof
ø6,35 mm
(1/2")
(1/4")
Ja
[55 N•m]
[18 N•m]
ø15,88 mm
ø6,35 mm
(5/8")
(1/4")
Nee
[65 N•m]
[18 N•m]
Dicht de wartelmoer goed af (zowel gas- als vloeistofzijde) met een
neutrale, uithardende (op basis van alkoxy) en ammoniakvrije siliconekit
en isolatiemateriaal, zodat gaslekkage veroorzaakt door bevriezing wordt
voorkomen.
Breng een neutrale, uithardende
(op basis van alkoxy)
en ammoniakvrije
siliconekit aan
De neutrale, uithardende (op basis van alkoxy) en ammoniakvrije
siliconenkit mag alleen aan de buitenzijde van de verbinding worden
aangebracht na uitvoering van een druktest en reiniging conform de
instructies van de kit. Het doel is te verhinderen dat water de verbindingslas
binnendringt en daar mogelijk kan bevriezen. Uitharding van de kit duurt
enige tijd. Zorg ervoor dat de kit er niet afgetrokken wordt als de isolatie er
omheen gewikkeld wordt.
Controleren op lekkage van gas
Voer een controle op gaslekken uit na het ontluchten.
Zie de instructies in de installatiehandleiding van de buitenunit.
AFKORTEN EN MAKEN
FLAREVERBINDING
1. Kort de leidingen af met de pijpsnijder en verwijder de bramen.
2. Verwijder de bramen met een ruimer. Als de bramen niet worden verwijderd
kunnen gaslekken optreden. Houd het leidingeinde naar beneden zodat
er geen metaalstof in de leiding komt.
3. Maak de fl areverbinding nadat de wartelmoer op de koperen leiding is
geschoven.
Leiding
Ruimer
Richt naar
Klemhendel
beneden
1. Afkorten
2. Bramen verwijderen
Onjuiste fl ens
Schuin Beschadigd
Gebarsten Ongelijke
oppervlak
dikte
Installatie van de waterleidingen
Gebruik een erkende loodgieter om dit watercircuit te installeren.
Dit watercircuit moet voldoen aan de betreffende Europese en nationale
voorschriften (incl. EN61770), en de plaatselijke bouwverordeningen.
Zorg ervoor dat onderdelen die in het watercircuit geïnstalleerd zijn
tijdens de werking de waterdruk kunnen weerstaan.
Gebruik geen versleten slangen.
Oefen niet heel veel kracht uit op de leidingen omdat dat de leidingen
zou kunnen beschadigen.
Gebruik een goede afdichting die bestand is tegen druk en temperatuur
van het systeem.
Zorg dat de aansluiting met twee steeksleutels wordt vastgedraaid. Draai
de moeren verder aan met een momentsleutel die is ingesteld op het
moment dat wordt vermeld in de tabel.
Bedek het einde van de leiding zodat er geen vuil en stof in kan komen
wanneer u de leiding door een wand steekt.
Als u niet-koperen metalen leidingen gebruikt voor de installatie, is het
belangrijk dat u de leidingen isoleert zodat galvanische corrosie wordt
voorkomen.
Het is verboden om staal gegalvaniseerde leidingen te gebruiken.
Gebruik de juiste moeren voor alle leidingaansluitingen op de tankunit en
reinig alle leidingen vóór installatie met kraanwater. Zie voor details het
schema van leidingposities.
Leidingaansluiting
Moerafmetingen
a
b
j
k
,
,
&
c
d
&
Momentsleutel Steeksleutel
rond de
omtrek
Handgreep
Mal
Mal
Juk
Kern
Rood merkteken
3. Flareverbinding maken
Als de fl areverbinding goed is gemaakt, moet
het binnenste oppervlak van de fl ens gelijkmatig
glimmen en gelijk in dikte zijn. Omdat de fl ens
in contact komt met de aansluitingen, moet u de
fl ens zorgvuldig controleren.
Aandraaimoment
RP 1¼"
117,6 N•m
RP ¾"
58,8 N•m
0 – 0,5 mm
Koperen
leiding
7
