5.6

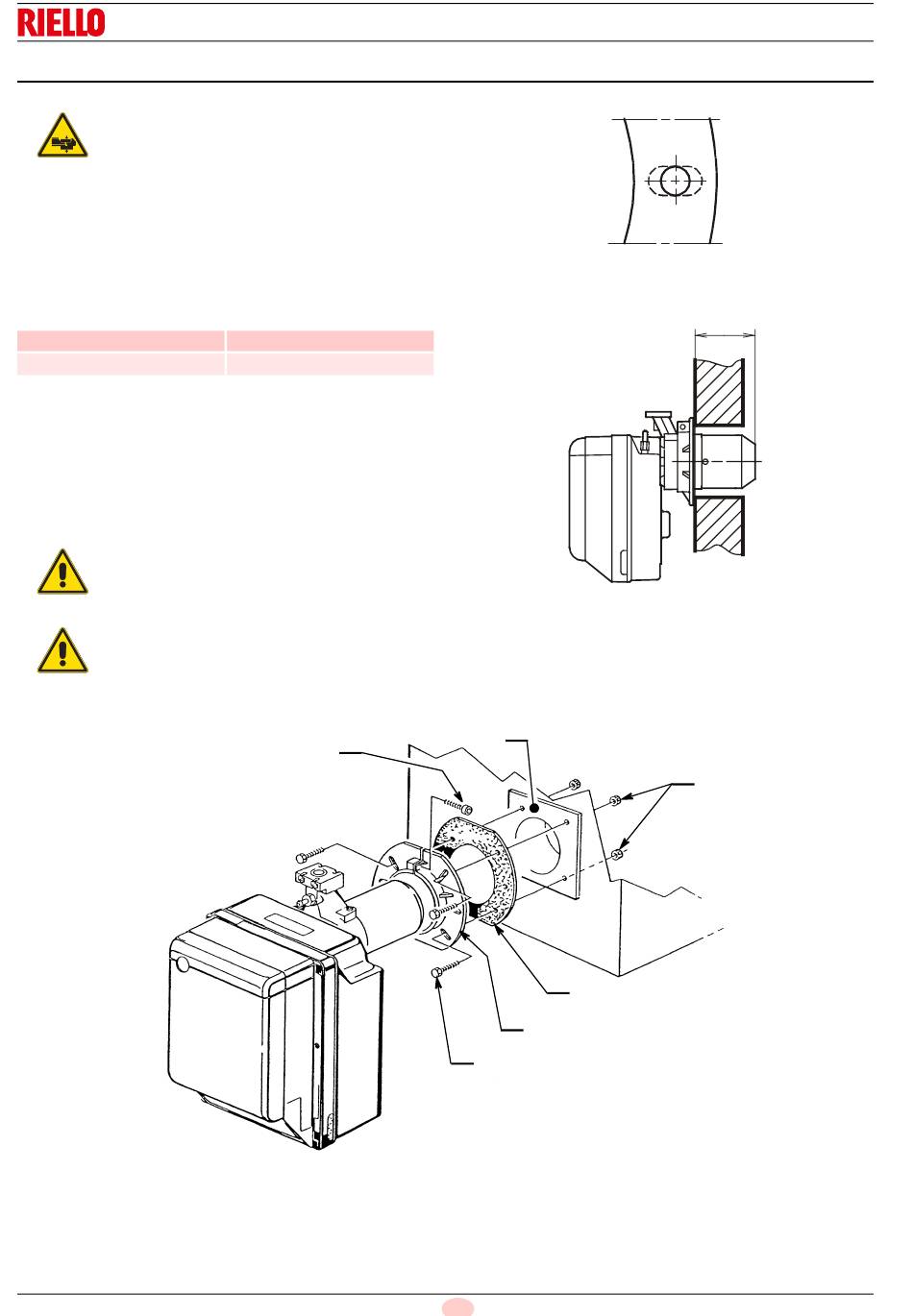

Fixation du brûleur à la chaudière
Prédisposer un système de levage adapté du brû-
leur.
Pour installer le brûleur sur la chaudière, il faut effectuer les opé-
rations suivantes :
élargir les trous de l'écran isolant si nécessaire (Fig. 10), en
prenant soin de ne pas l'endommager.
Le brûleur peut être fixé à une cote A) variable, comme montré
sur la Fig. 11.
Modèle
RS4D - RS5D - RS5DF
RS5D TL
Fixer la bride 5)(Fig. 12) à la porte de la chaudière 1)(Fig.
12) avec les vis 4) et (si nécessaire) les écrous 2), en inter-
calant l'écran isolant 3), mais en maintenant l'une des deux
vis supérieures 4)(Fig. 12) desserrée.
Insérer la tête de combustion du brûleur dans la bride 5)(Fig.
12), puis serrer la bride avec la vis 6) et enfin serrer la
vis 4)(Fig. 12) qui était desserrée.
Dans tous les cas, vérifier si la tête de combustion
traverse toute l'épaisseur de la porte de la chau-
dière.
ATTENTION
L'étanchéité brûleur-chaudière doit être par-
faite.
ATTENTION
20141175
A (mm)
225 203
382 360
6
S7002
S7741
Installation
Tab. H
1
3
5
4
16
F
D5012
A
D5011
2
Fig. 10
Fig. 11
Fig. 12
