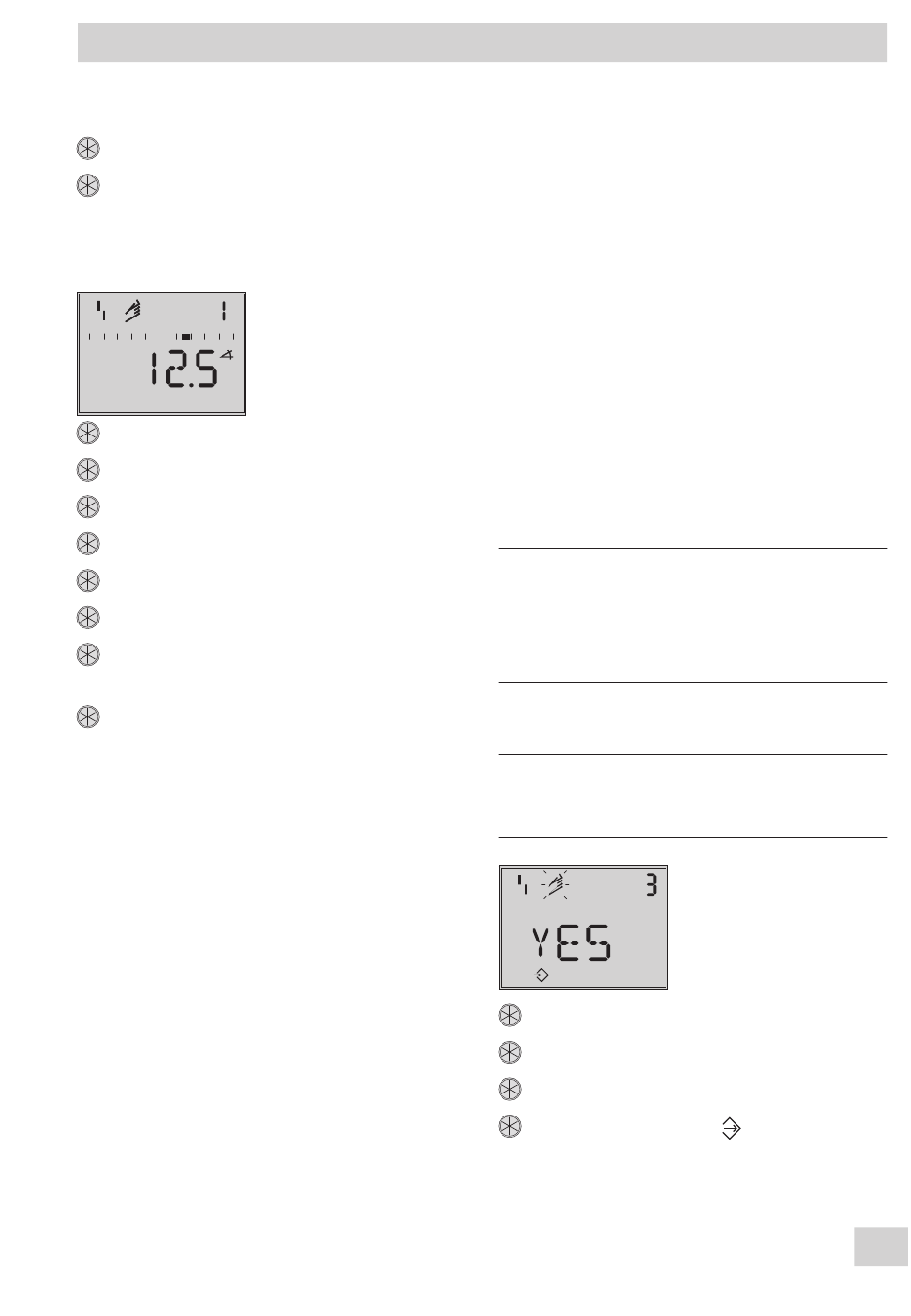

Sub - Vervangingskalibratie - Samson 3730 Inbouw- En Bedieningsvoorschriften

Verberg thumbnails Zie ook voor 3730:
Inhoudsopgave

Advertenties

Draaien MAN
Indrukken, om de initialisatiemodus
MAN over te nemen.
OPEN-stand instellen:
draaien Code 0
Indrukken, codegetal 0 knippert
Draaien MAN
Indrukken
draaien Code 1
Indrukken, codegetal 1 knippert
Draaien, tot de OPEN-stand van het
ventiel is bereikt
Indrukken, om de OPEN-stand te
bevestigen
Initialisatieprocedure starten:

INIT-toets bedienen!
7.6.4 SUb – Vervangingskalibratie
Een volledige initialisatie duurt meerdere
minuten en vereist meerdere keren doorlo-
pen van het ventiel van het hele slagbereik.
Bij vervangingskalibratie SUb worden de
regelparameters ingeschat en niet door
de initialisatieprocedure bepaalt, zodat
geen hoge stationaire nauwkeurigheid
kan worden verwacht. Er moet, wanneer
de installatie dat toelaat, altij d een andere
initialisatiemodus worden gekozen.
Handmatige gewenste
waarde (getoond wordt de
actuele draaihoek)
Inbedrijfname – Instelling
De vervangingskalibratie wordt gekozen,
om een klepstandsteller tij dens bedrij f van
de installatie te kunnen vervangen. Daar-
voor wordt het regelventiel normaal ge-
sproken in een bepaalde stand mechanisch
vastgezet of door een extern op de aandrij -
ving aangesloten druksignaal pneumatisch
vastgehouden. De blokkeerstand zorgt er-
voor, dat de installatie bij deze ventielstand
verder kan worden gebruikt.
Door het instellen van de blokkeerstand
(code 35 ), sluitrichting (code 34 ), stiftpositie
(code 4 ), nom. bereik (code 5 ) en bewe-
gingsrichting (code 7 ) kan de klepstandstel-
ler de confi guratie van de klepstandsteller
berekenen.
OPGELET!
Wanneer de vervangende klepstandstel-
ler al is geïnitialiseerd, dan moet voor de
nieuwe initialisatie een reset worden uitge-
voerd, zie par. 7.9.
Confi guratie vrij geven:
Opmerking: de confi guratievrij gave vervalt
na 120 s zonder bedieningshandeling.
Draaien Code 3 , weergave: No
Indrukken, codegetal 3 knippert
Draaien YES
Indrukken, weergave
Confi guratievrij gave
standaard No
EB 8384-5 NL
