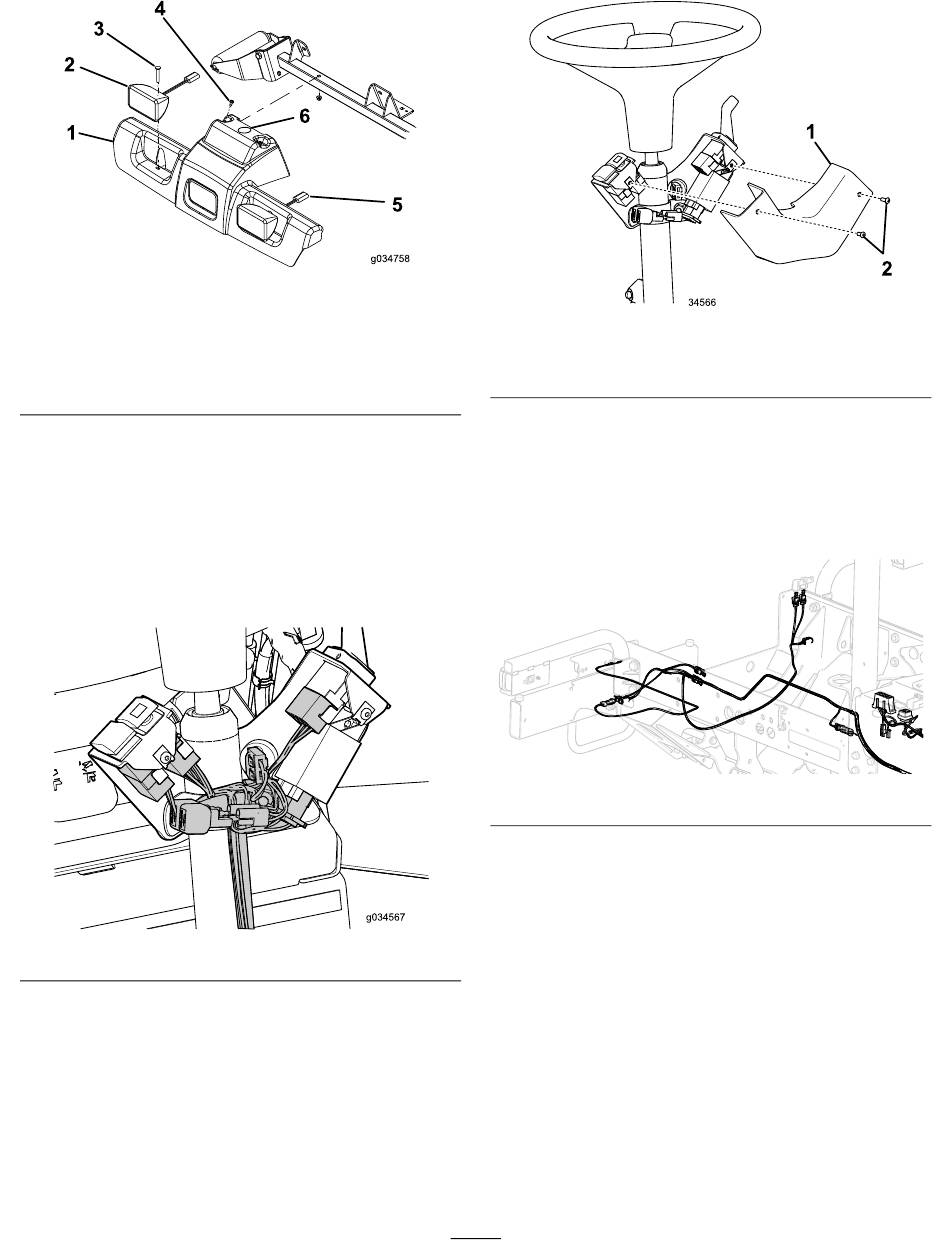

Figuur 25
1. Platformscherm
2. Koplamp
3. Slotbout en moer
12. Bevestig het scherm en de koplampen aan het frame
met de 2 slotbouten en moeren die u eerder verwijderd
hebt
(Figuur
25).
13. Leid de kabelboom naar de kolombeugel op de
stuurkolom.
14. Koppel de aansluitingen aan op de schakelaars van
de knipperlichtmodule, claxon, richtingaanwijzers en
gevarenlichten
(Figuur
Figuur 26
15. Breng de kap aan op de kolombeugel; gebruik hierbij 2
inbusschroeven met bolkop zoals afgebeeld in
27.
4. Flenskopschroeven en
moeren
5. Aansluitingen van
koplamp
6. Gat voor kabelboom
26).
Figuur
1. Deksel
16. Bevestig de kabelboom aan de kolom; gebruik hierbij
de kabelbinder die u aangebracht hebt in de openingen
in de houder voor de kolombeugel; zie
17. Leid de kabelboom rechts achter onder de rechterkant
van de tractie-eenheid naar het rechter achterlicht
(Figuur
28).
18. Koppel de kabelboomaansluiting aan op de
verlichtingsaansluiting.
19. Leid de kabelboom links achter onder de linkerkant van
de tractie-eenheid naar het linker achterlicht
28).
14
Figuur 27
2. Inbusschroeven met
bolkop
Figuur
Figuur 28
14.
(Figuur
