Toetsaansluiting
Master- en controllerarmaturen met geïntegreerde LIGHTGATEba-
sic zijn voorzien van een aansluitklem voor een bedieningstoets. De
bedieningstoets moet bestand zijn tegen netspanning. De aansluiting
gebeurt op de fase van de netvoeding.

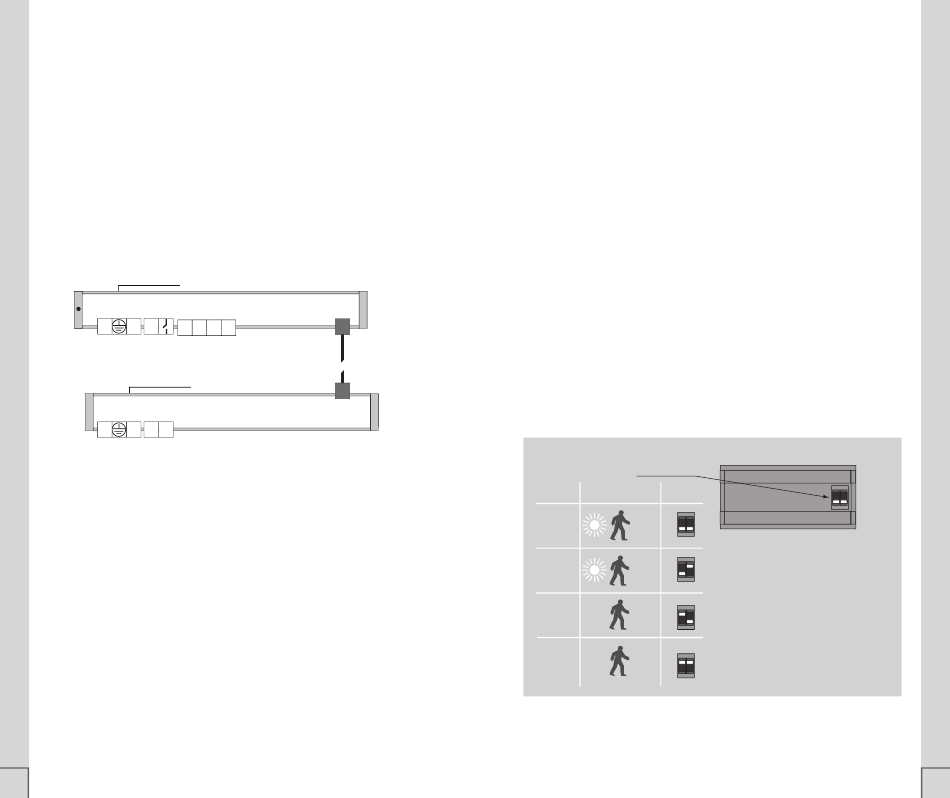

Sensoraansluiting
LIGHTGATEbasic-masterarmaturen zijn uitgerust met een reeds in de
armatuur geïntegreerde en klaar aangesloten sensoreenheid. Indien
nodig kan er een bijkomende sensor met de masterarmatuur verbon-
den worden via een vrije RJ10-aansluiting (zie afb.).
...+LGbM
N
L
L'
1 2 3 4
...+LGbS
DA
DA
N
L
+
-
De aansluiting van sensoreenheden op een controllerarmatuur ge-
beurt op dezelfde manier. Er kunnen maximaal twee sensoreenheden
parallel door middel van 2-weg splitter 0MD2 aangesloten worden.
Daarbij moet gelet worden op de correcte adressering van de sen-
soren, zoals beschreven in het hoofdstuk van de sensorinstellingen.
De technische gegevens van de sensoraansluiting zijn te vinden in de
tabel op pagina 39.
32
OL..*
Sensorfuncties
De sensoreenheden van het LIGHTGATEbasic-systeem staan in voor
het meten van de daglichtinval en de aanwezigheidsdetectie. Sommi-
ge van deze functies moeten direct aan de sensor ingesteld worden.
De instelling van de gewenste waarde of offsetwaarde van de dag-
lichtafhankelijke regeling worden beschreven in de eerste hoofdstuk-
ken van de servicehandleiding.
Sensortoewijzing
Met de twee DIP-switches op de rugzijde kan de sensoreenheid
geadresseerd worden en kan de lichtmeting van de sensor uit- en
ingeschakeld worden en aan een van de armaturengroepen 1 en 2
toegewezen worden. Elk van de vier schakelaarposities stemt overeen
met een ander sensoradres.
In een verlichtingsinstallatie met twee sensoren moet er voor een
goede werking van het systeem op gelet worden dat de adressen
verschillen.
De tabel geeft een overzicht van de mogelijke DIP-switchposities, om
de sensor te laten werken als lichtsensor + aanwezigheidsdetector of
uitsluitend als aanwezigheidsdetector, bijv. om het detectiebereik te
vergroten.
DIP-switch
Sensor-
Sensor-
Positie
adres
functie
1
Gr. 1
2
Gr. 2
3
4
ON
1
2
33
