De railwielen monteren
1.
Zet de motor af, verwijder het contactsleuteltje
en wacht totdat alle bewegende onderdelen
tot stilstand zijn gekomen voordat u aan de
machine werkt.
2.
Demonteer de railwielen aan beide zijden van
de machine.
3.
Zet de trommel vast zodat deze niet kan
bewegen bij het demonteren en monteren van
de zeshoekige assen.
4.
Demonteer de bestaande zeshoekige assen
aan beide zijden van de machine.
Belangrijk:
De zeshoekige as aan de
rechterkant heeft een linkse schroefdraad;
draai deze rechtsom bij het demonteren.
5.
Monteer de rechter zeshoekige as (kort) aan de
rechterkant van de machine.
Belangrijk:
De zeshoekige as aan de
rechterkant heeft een linkse schroefdraad;
draai deze linksom bij het monteren.
6.
Monteer de linker zeshoekige as (lang) aan de
linkerkant van de machine.
Linkerkant getoond

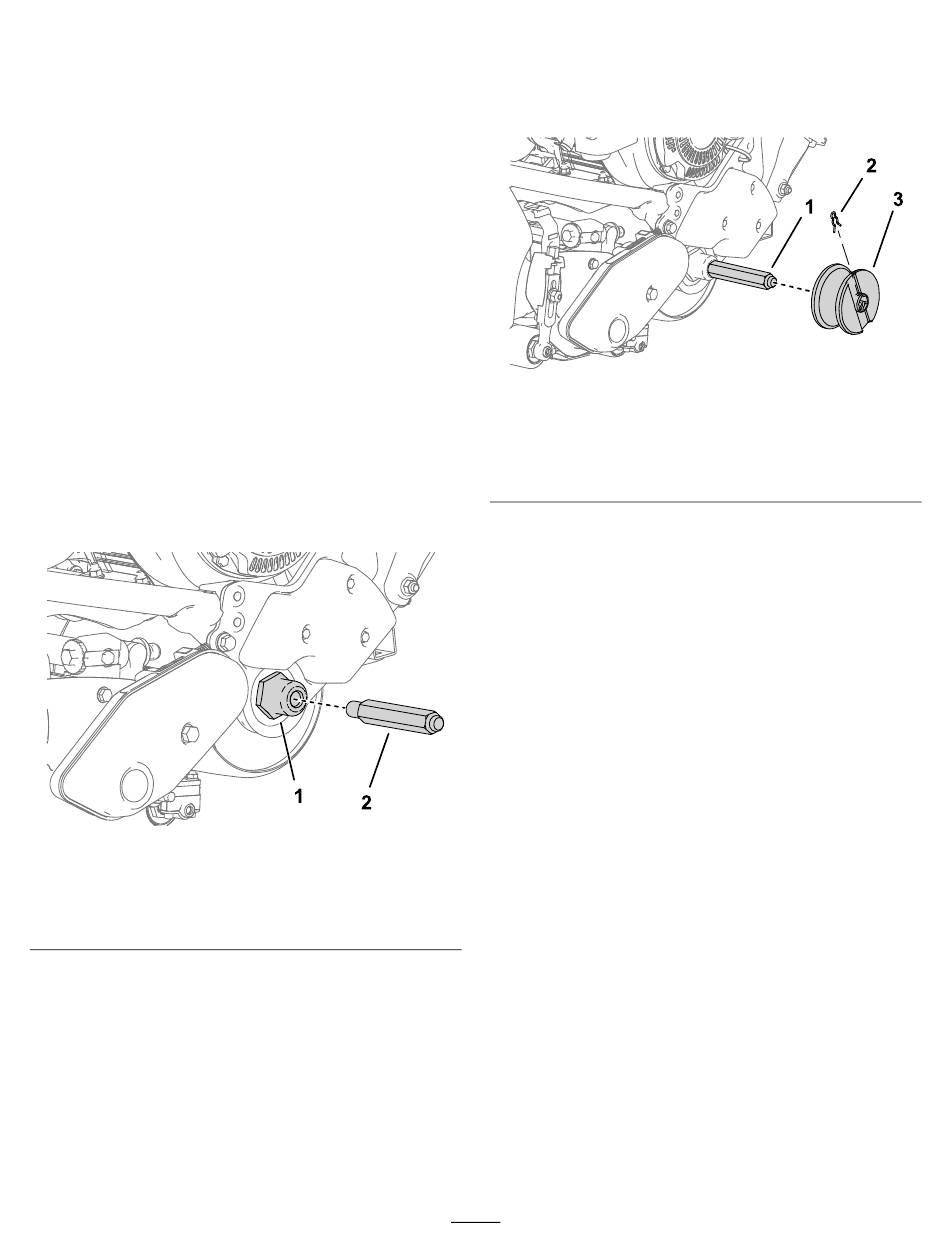

1. Schroef de as in de zijkant
van de machine.
Figuur 5
2. Linker zeshoekige as
7.
Plaats een railwiel op elke as en bevestig het
wiel met een wielclip
Belangrijk:
groeven van de machine af gekeerd, in
tegenstelling tot de aanwijzing op de wielen.
1. Wielas in de set
2. Wielclip
g249522
3
(Figuur
6).
Monteer de wielen met de
Figuur 6
Linkerkant getoond
3. Railwiel (groef naar buiten)
g249523
