Aanvangsspanning bij start [313]
Dit menu is beschikbaar als in menu [310] is gekozen voor
spanningsbesturing als startmethode. In dit menu wordt de
aanvangsspanning bij start ingesteld.
3 1 3
3 0
Standaard:
30%
Instelbereik:
25-90% U
Hiermee wordt de aanvangsspanning bij
25-90
start ingesteld.
Direct online, DOL
Als deze optie is geselecteerd in menu [310], kan de motor
worden geaccelereerd alsof deze rechtstreeks op de netvoe-
ding was aangesloten.
Voor deze functie geldt:
Controleer of de motor de vereiste belasting kan versnellen
(DOL-start). Deze functie kan zelfs worden gebruikt met
kortgesloten thyristoren.
6-7 x I
nom
FLC

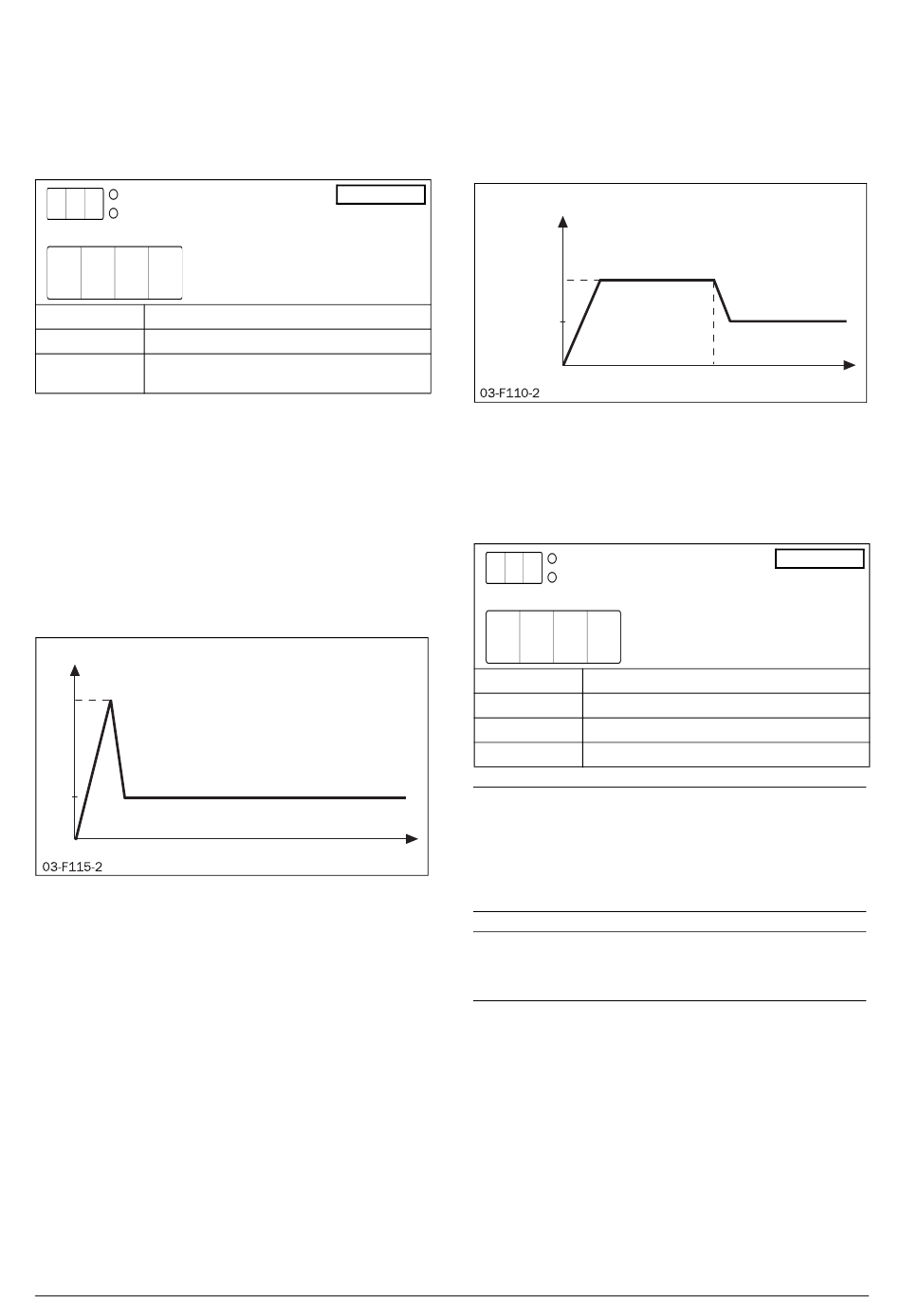

Fig. 40 DOL-start.
Stroombegrenzing
Stroombegrenzing bij start kan worden gebruikt in combi-
natie met alle startmethodes om de stroom bij het starten te
berpeken tot een aangegeven maximumniveau (150-500%
van In). Alleen een correct geconfigureerde start met koppel-
besturing zal echter een lineaire acceleratie opleveren. Om
die reden wordt niet aanbevolen om een stroombegrenzing
in te stellen voor pomptoepassingen. Omdat het motorkop-
pel bovendien evenredig is aan het kwadraat van de stroom,
zal het instellen van een lage stroombegrenzing het motor-
koppel aanzienlijk beperken. Als de stroombegrenzing te
laag wordt ingesteld in verhouding tot de eisen van de toe-
passing, zal de motor niet in staat zijn om de last te versnel-
len.
Emotron AB 01-4135-03r1
Setting
Aanvangsspanning bij start
De combinatie van DOL-start en stroombegrenzing bij start
levert een startaanloop op met een constante stroom. De
softstarter zal de stroom onmiddellijk bij de start naar de
ingestelde stroombegrenzing regelen en deze op dat niveau
houden totdat de start voltooid is of totdat de ingestelde
starttijd verstreken is.
Stroom
Stroom-
begrenzing
FLC
Fig. 41 Direct online-start in combinatie met stroombegren-
zing bij start.
Stroombegrenzing bij start [314]
In dit menu wordt de stroombegrenzing bij start ingesteld.
3 1 4
o
Standaard:
Instelbereik:
oFF
150-500
LET OP: Hoewel de stroombegrenzing op slechts 150%
van de nominale stroom van de motor ingesteld kan wor-
den, kan deze minimumwaarde over het algemeen niet
Tijd
worden bereikt. Als de stroombegrenzing te laag wordt
ingesteld in verhouding tot de eisen van de toepassing,
zal de motor niet in staat zijn om de last te versnellen.
LET OP: Controleer bij gebruik van de stroombegren-
zingsfunctie of de nominale motorstroom correct is
geconfigureerd in menu [211].
Als de starttijd wordt overschreden en de softstarter nog
steeds op het niveau van de stroombegrenzing werkt, wordt
een alarm geactiveerd volgens de motorbeveiligingsinstellin-
gen voor "Starttijd stroombegrenzing verstreken" in menu
[231]. De werking kan worden stopgezet of voortgezet met
een vooringestelde spanningsaanloop. Let op: de stroom kan
ongecontroleerd hoog oplopen als de softstarter in bedrijf
blijft.
Starttijd
Stroombegrenzing bij start
F F
oFF
oFF, 150-500% I
n
Stroombegrenzing uitgeschakeld.
Stroombegrenzing bij start.
Functiebeschrijving
Tijd
Setting
59
