Bedrijfsspanning ...AC
Nominale spanning AC
Nominale stroom AC cos φ = 1,0
Nominale stroom AC cos φ = 0,6
Max. toegest. schakelstroom I
ATTENTIE
Het maximale schakelvermogen van de temperatuurbewaker bedraagt 5A, de nominale
spanning 250V. Explosieveilige motoren die op statische frequentieomvormers worden
toegepast, moeten met thermistors worden uitgerust. De activering moet met een
thermistor-machine-beschermingsrelais met PTB-keuringsnummer worden uitgevoerd!
5.3.2
Temperatuursensor PTC-weerstand
Weerstand
5.3.3
Temperatuursensor PT 100
Weerstand
ATTENTIE
Thermistors en PT 100 mogen niet direct in de besturings- of vermogenscircuits wor-
den tussengeschakeld. Er moet altijd geschikte analyseapparatuur worden gebruikt.
De „bewakerkring" moet met de motorveiligheidsschakelaars elektrisch vergrendeld worden, de bevestiging
moet manueel gebeuren.
6006652-04
100 V naar 500 V ~
250 V
2,5 A
1,6 A
5,0 A
N
Temperatuur

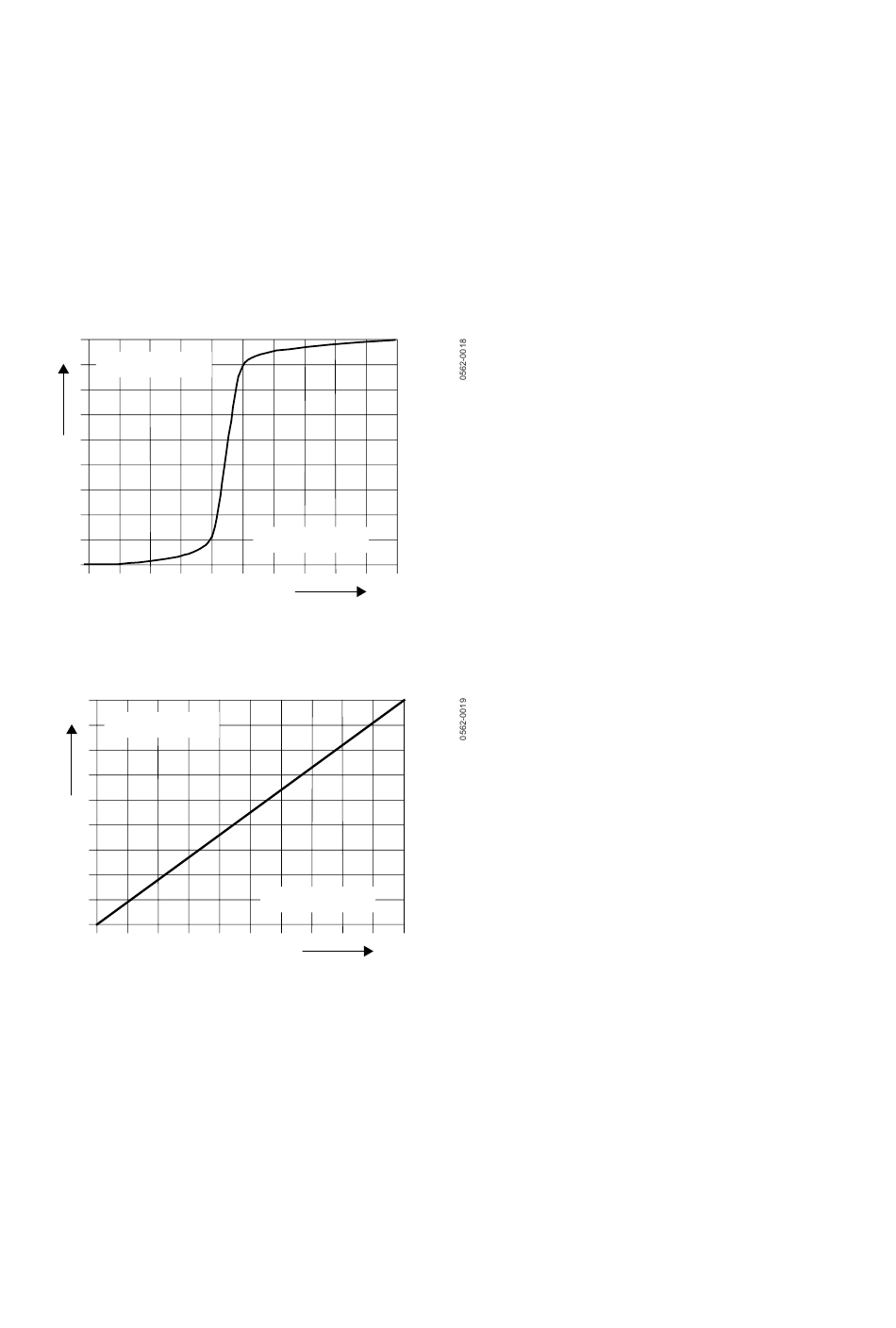

Afbeelding 6 Schematische grafiek PTC-weerstand (thermistor)
Temperatuur
Afbeelding 7 PT 100 schematische grafiek element
Toepassing
Optie
Functie
Temperatuurafhankelijke weerstand
(geen schakelaar).
Karakteristiek met sprongfunctie
Tussenschakeling
Kan niet direct in de stuurkring van een
schakelsysteem worden tussenge-
schakeld! Analyse van het meetsignaal
alleen via geschikte analyseapparatuur!
Toepassing
Optie (niet bij ex)
Functie
Temperatuurafhankelijke weerstand
(geen schakelaar).Lineaire karakteris-
tiek maakt een permanente tempera-
tuurregistratie en weergave mogelijk.
Tussenschakeling
Kan niet direct in de stuurkring van een
schakelsysteem worden tussenge-
schakeld! Analyse van het meetsignaal
alleen via geschikte analyseapparatuur!
