Inhoudsopgave

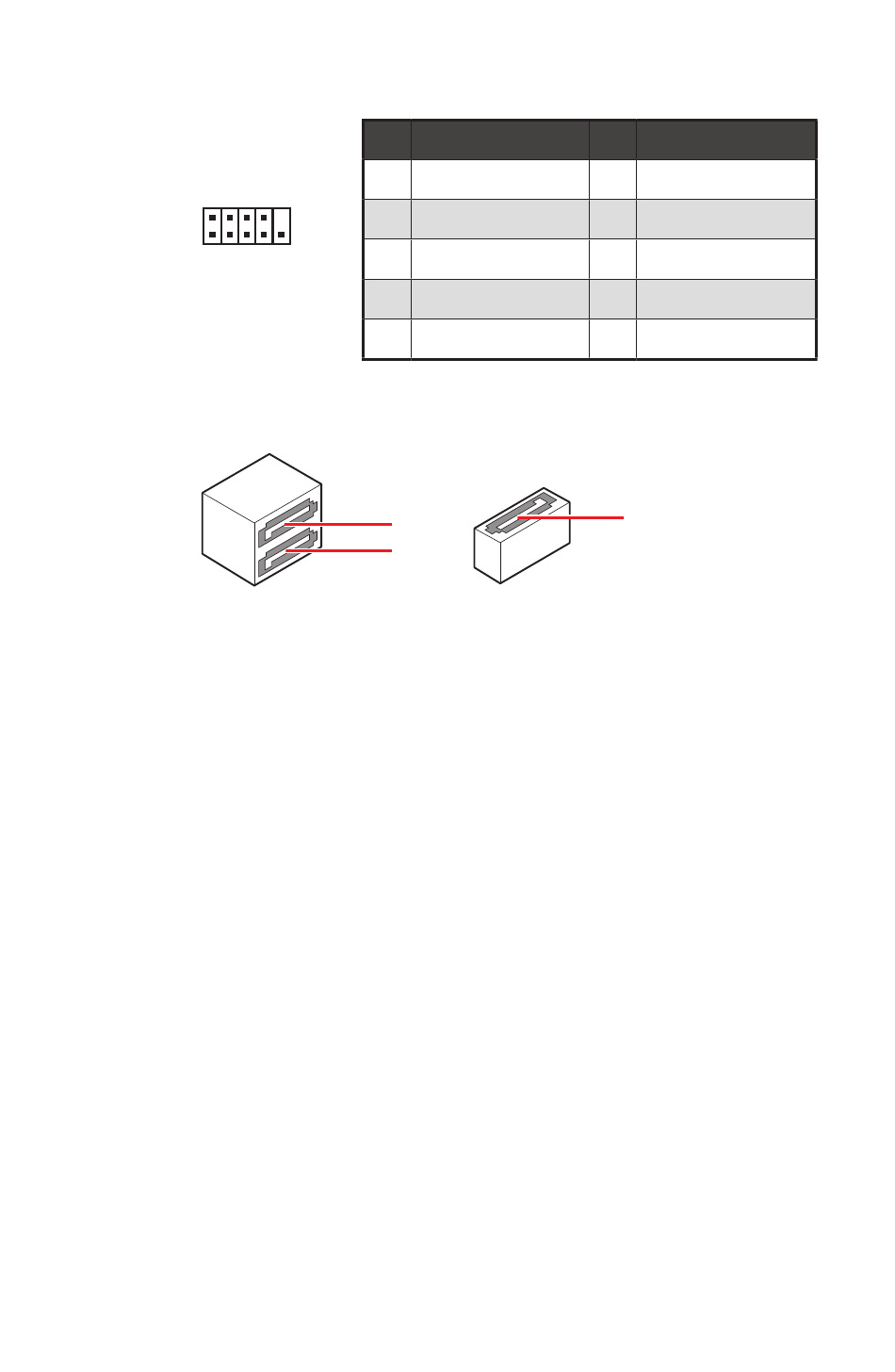

JCOM1: Seriepoortconnector
SATA5~6, 8: SATA 6Gb/s-connectors
⚠
Belangrijk
∙
Vouw de SATA-kabel niet op een hoek van 90 graden. Dit kan anders leiden tot
gegevensverlies tijdens transmissie.
SATA-kabels hebben identieke stekkers aan beide kanten van de kabel. Het wordt
∙
echter aanbevolen dat de platte connector wordt aangesloten op het moederbord
voor ruimtebesparing.
18
Aan de slag
Pen
2
10
1
9
Signaalnaam
1
DCD
3
SOUT
5
Ground
7
RTS
9
RI
SATA6
SATA5
Pen
Signaalnaam
2
SIN
4
DTR
6
DSR
8
CTS
10
No Pin
SATA8
