bediening en service
AFVOERLEIDING
LEIDINGDOP
OLIEMETER EN
AFVOERLEIDING
Afbeelding 2

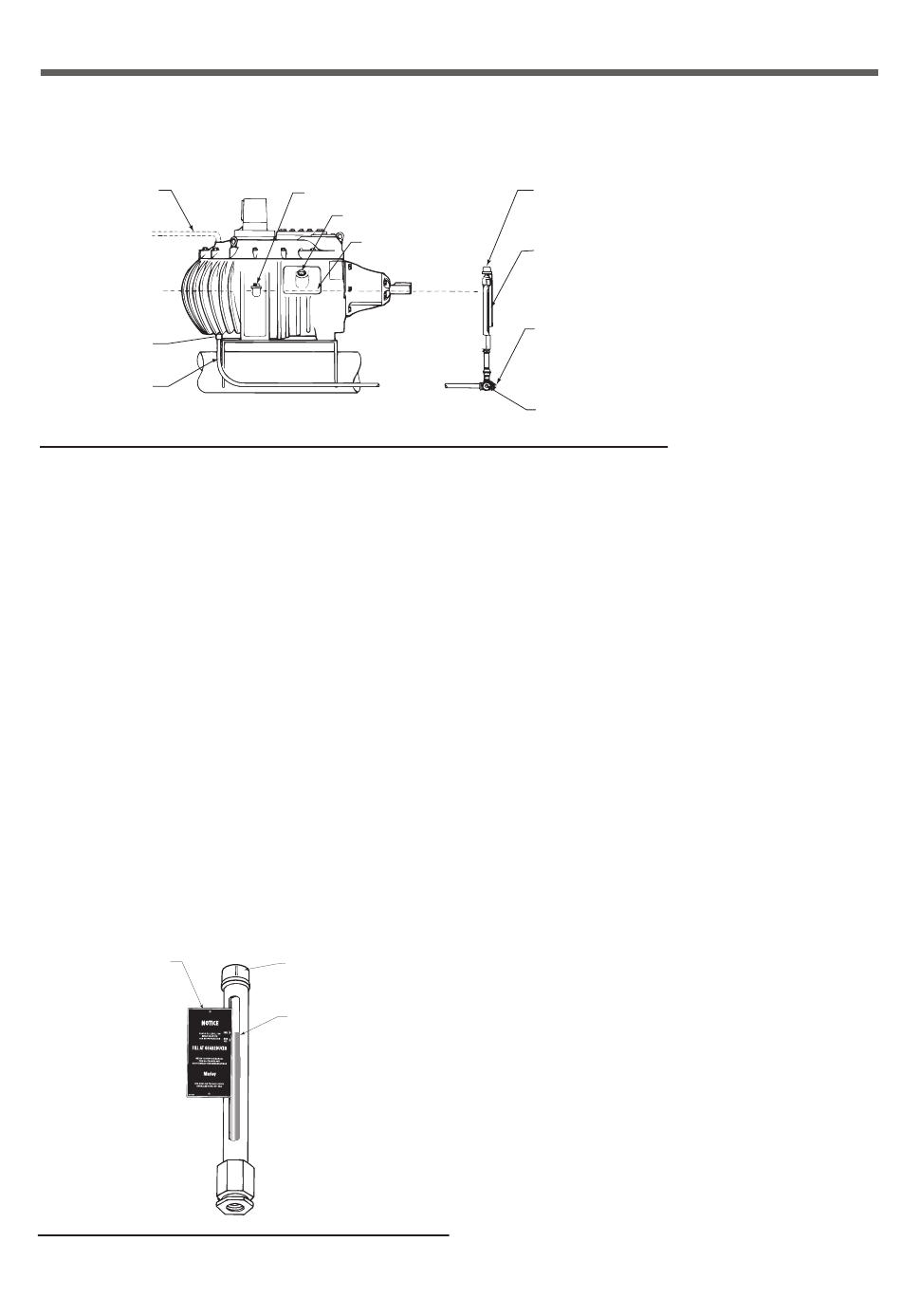

Oliemeter en afvoerleiding (illustratie is van een serie 36 Geareducer)
De olie van de Geareducer vervangen
Tap de olie van de Geareducer af door de aftapplug te verwijderen.
Zie Afbeelding 2 voor de locatie. Als de machine is uitgerust met
een externe oliepeilstok, verwijder dan de aftapplug op dat punt
en tap het volledige systeem af.
Bij het gebruik van synthetische olie met een verlengde onder-
houdsfrequentie, neem dan een monster ter analyse in het lab en
let op vreemd materiaal, zoals water, metaalsplinters of slib. Als u
onaanvaardbare condensatie of slib vindt, spoel de Geareducer dan
met minerale olie alvorens hem opnieuw te vullen.
Het horizontale gedeelte van de olieleiding moet zich op een lijn
of iets lager dan de oliepeilstok van de Geareducer bevinden. De
oliecapaciteit van de 32.2 Series Geareducer: 34 liter.
Voor de leiding van de oliepeilstok is ongeveer 5 liter extra olie
nodig. Raadpleeg de achterzijde voor aanbevolen smeermiddelen.
Als de Geareducer is uitgerust met een externe peilstok, is 3
tot 4 liter extra olie vereist. Let erop dat de luchtopening van de
Geareducer (en externe oliepeilstok, in voorkomend geval) niet
verstopt is. Controleer of de peilstok/afvoerleiding vol is en of er
geen lekken zijn ter hoogte van de aansluitingen.
OLIEPEILSTICKER
Afbeelding 4
Kijkglasmeter
OLIEPEILMETER
OLIEVULPLUG
INSPECTIEPLAAT
AFVOER
OLIEPEILMETER
KIJKGLASAFVOER
KIJKGLAS
LEIDINGDOP
KLEPREGELSTOK
Vul de Geareducer, meter en aftapleidingsysteem met olie aan de
hand van een van de volgende procedures.
Aangeraden procedure:
1. Giet olie door de vulopening in de inspectieplaat van de Ge-
areducer totdat deze de markering "vol" heeft bereikt in de
Geareducerbehuizing en bij het kijkglas. Zie Afbeeldingen 2
en 3. Plaats de leidingdop terug in de vulopening.
2. Start de ventilatoraandrijving. Laat deze een minuut draaien.
3. Stop de Geareducer. Laat het oliepeil gedurende tien minuten
stabiliseren en controleer het oliepeil in de Geareducer.
4. Herhaal indien nodig stappen 2 en 3 totdat het gestabiliseerde
oliepeil op de juiste hoogte is.
5. Controleer de locatie van de sticker. De markering "vol" moet op
hetzelfde niveau zijn als de markering "vol" op de Geareducer.
Alternatieve procedure:
Als de koeltoren beschikt over een externe oliemeter en afvoer-
leiding uitgerust met een driewegklep onder het kijkglas, mag de
onderstaande alternatieve procedure worden gevolgd:
1. Verwijder de leidingdop. Draai de klepregelstok rechtsom om de
afvoer te openen. Vang de olie op in een geschikte container.
2. Nadat de Geareducer is afgetapt, de driewegklep rechtsom is
gedraaid en de leidingdop is verwijderd, sluit u de vulbron aan op de
driewegklep, ofwel een elleboogstuk en standleiding van voldoende
lengte om boven het kijkglas uit te komen, of een slang en een pomp.
Giet olie door een trechter en standleiding of pomp olie door de
slang. Controleer het oliepeil regelmatig door de klepregelstok
linksom te draaien. Laat vervolgens het oliepeil in het kijkglas
stabiliseren. Blijf vullen totdat de markering vol is bereikt.
3. Als het oliepeil op het juiste niveau is, draait u de klepregelstok
linksom om de aftapleiding de sluiten en de klep naar het kijkglas
te openen. Verwijder de olievulleiding en plaats de leidingdop
terug in de driewegklep.
