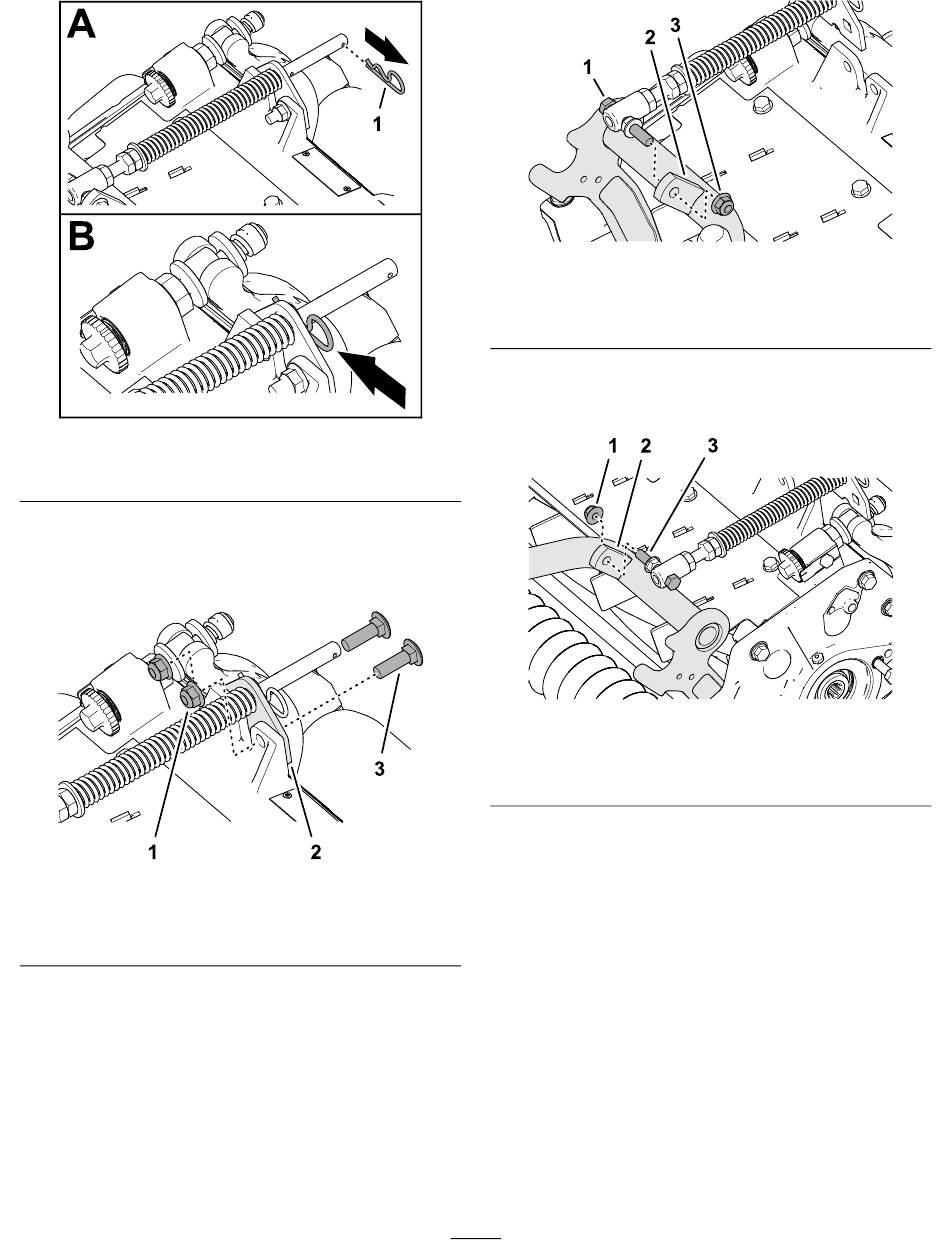

Figuur 17
1. Borgpen
2.
Verwijder de 2 flensborgmoeren (⅜") en
2 slotbouten (⅜" x 1¼") waarmee de
gazoncompensatiebeugel bevestigd is aan het
frame van de maai-eenheid
Figuur 18
1. Slotbout (⅜" x 1¼")
2. Gazoncompensatiebeugel
3.
Verwijder de flensborgmoer (⅜") waarmee
de tapbout van de gazoncompensatieveer is
bevestigd aan de rechterlip van het draagframe,
en verwijder de compensatieveer van de
maai-eenheid
(Figuur
Opmerking:
Verwijder de getande flensmoer
niet van de tapbout.
(Figuur
18).
3. Flensborgmoer (⅜")
19).
1. Tapbout
2. Rechterlip (draagframe)
4.
Monteer de tapbout van de gazoncompensatie-
veer op de rechterlip van het draagframe
20); gebruik hierbij de flensborgmoer (⅜").
g375689
1. Flensborgmoer (⅜")
2. Rechterlip (draagframe)
5.
Lijn de openingen in de gazoncompensatiebeu-
gel uit met de openingen in het frame van de
g375690
maai-eenheid
Opmerking:
is naar de middellijn van de machine gericht.
16
Figuur 19
3. Flensborgmoer (⅜")
Figuur 20
3. Tapbout
(Figuur
21).
De steunlus van de slanggeleider
g375691
(Figuur
g375694
