DIAMOND3
veiligheid de machine worden aangeslo-
ten volgens onderstaande methoden:
•
Bouwstroom verdeelkast met aardlek-
schakelaar max . 30 mA .
– of –
•
Scheiding-transformator, waarop echter
maar één machine tegelijk mag wor-
den aangesloten
– of –
•
Met een tussenkabel die voorzien is
van een PRCD-beschermingsschakelaar
van max . 30 mA .
KENMERKEN
Machine-constructie
De roestvrije staalconstructie draagt bij tot
een stabiele zaagmachine . De 4 afneem-
bare poten worden in de poothouders
onder de waterbak gemonteerd en vastge-
zet met kartelknoppen .
Zaagkop
De zaagkop is opgebouwd uit een gieta-
luminium constructie . De balans voor de
hoogteverstelling is d .m .v . een trekveer . De
hoogteverstelling wordt vastgezet d .m .v .
een verstelbare greep .
Beschermkap
De beschermkap is een roestvrijstalen kap
met een demontabel deksel dat met 3 kar-
telknoppen is bevestigd voor het eenvou-
dig verwisselen van het zaagblad .
Zaag-as
De motorflens is op de zaag-as bevestigd .
De zaagflens wordt met een zeskantmoer
op de zaag-as bevestigd voor het klem-
men van het zaagblad . (Let op! Moer is
linkse schroefdraad)
Zaagtafel
De zaagtafel bestaat uit afneembare alu-
minium delen voor eenvoudig onderhoud,
met een vaste en een verstelbare aanslag
350 RS SERIES
®
die zowel in lengte als hoekverdraaiing
verstelbaar is .
Zaagkoeling
De elektrische waterpomp wordt gelijk-
tijdig ingeschakeld met de zaagmotor
en zorgt ervoor dat het koelwater naar
beide zijkanten van het zaagblad wordt
gepompt . In de waterbak bevindt zich een
gat, afgedicht met een stop, voor het laten
leeglopen van de waterbak . De spatlap-
pen zijn voor het beperken van waternevel
en om zoveel mogelijk koelwater te laten
terugstromen in de waterbak .
INGEBRUIKNAME
Machine opstellen
•
De machine uitpakken en controleren
op evt . beschadigingen .
•
De poten monteren in de poothouders
onder de waterbak en met de kartel-
knoppen vastzetten .
•
De machine zo mogelijk waterpas en
stabiel zetten door de poten te ver-
schuiven in de poothouders .
Zaagkop
•

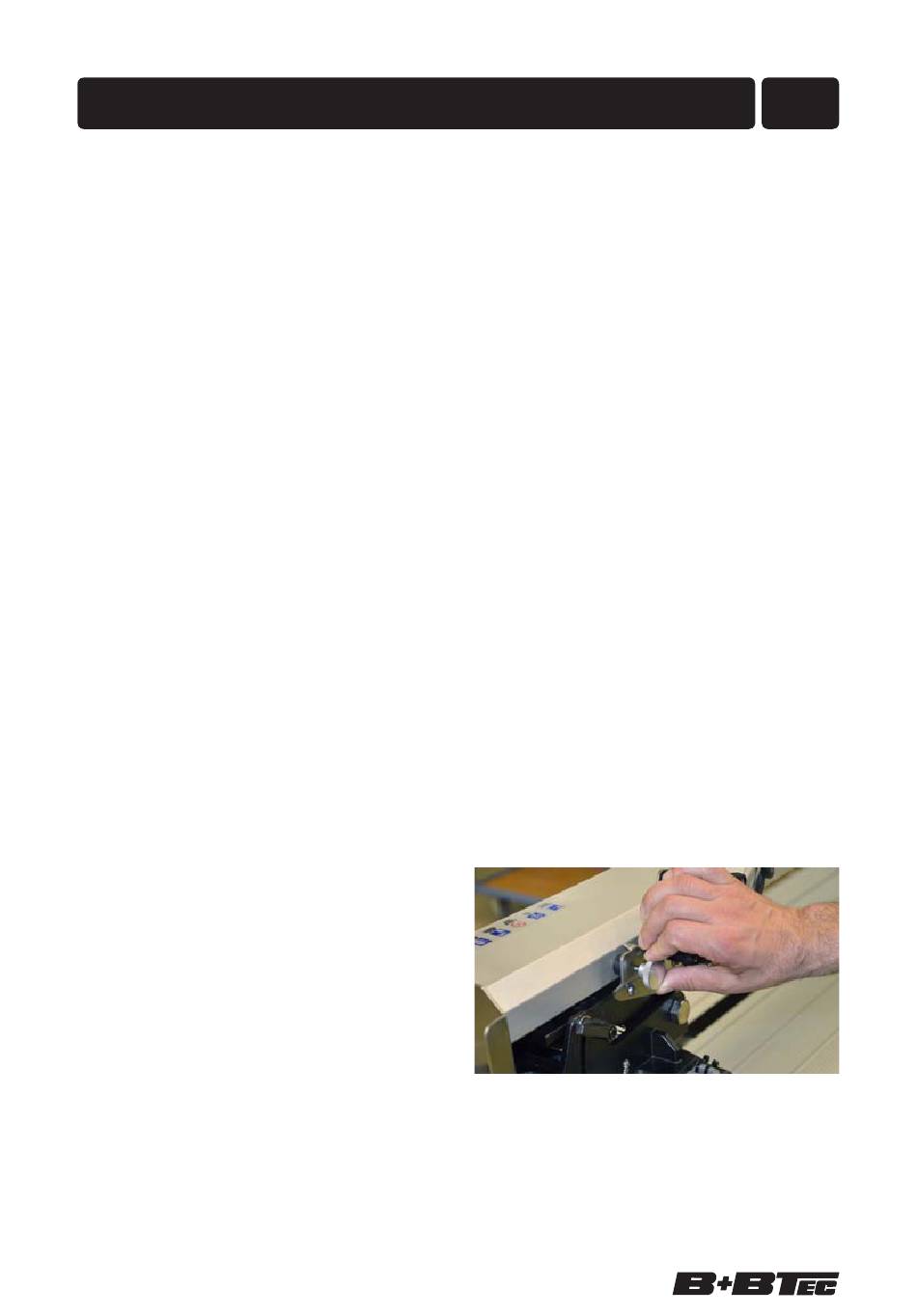

De transportblokkering losdraaien .
•
De zaagkop kan in hoogte versteld
worden d .m .v . het losdraaien van de
verstelbare greep .
7
NL
