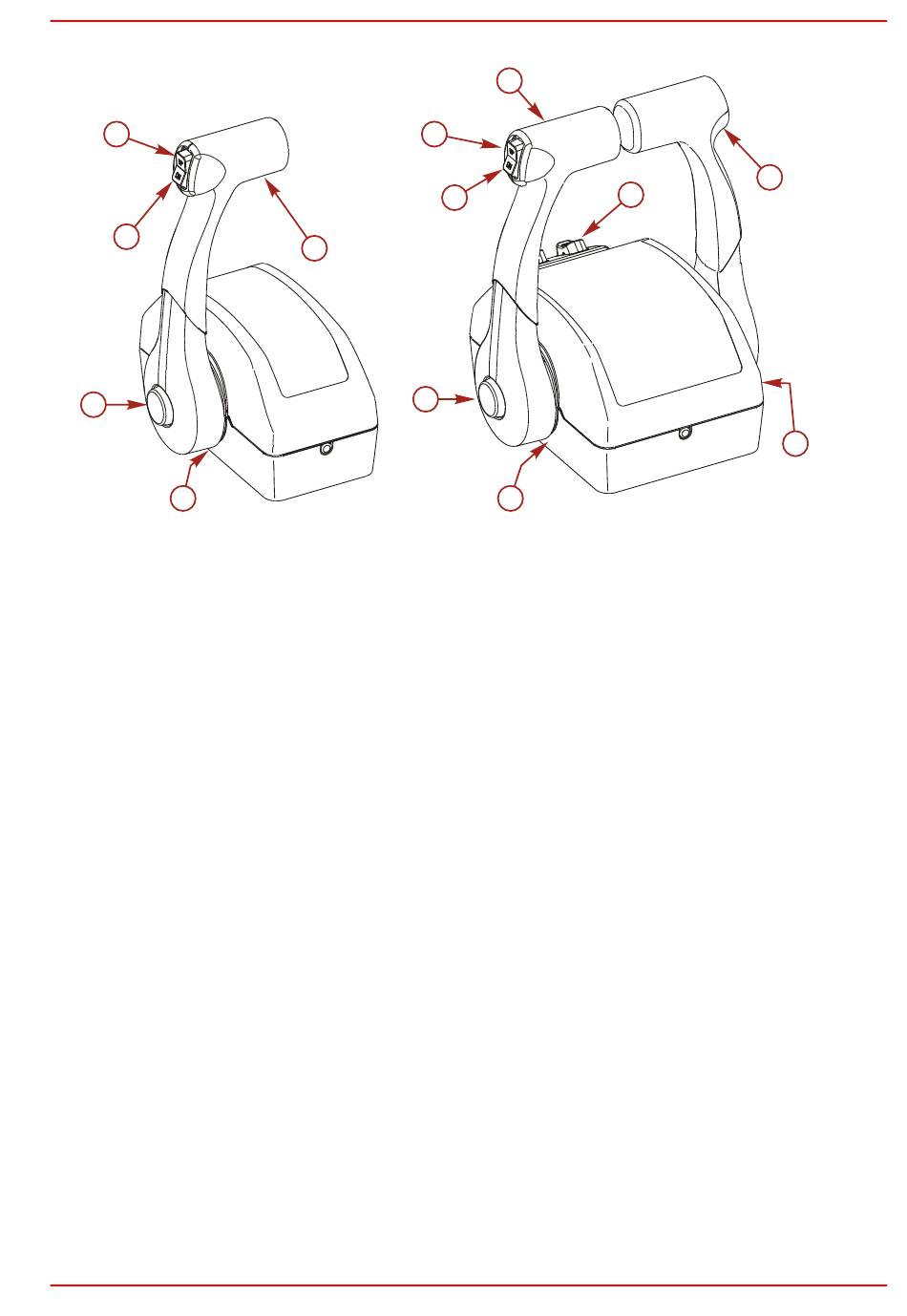

Onderdelen en bediening MCC 4501/4502 Gen ll Series
2
6
1
3
1.
Knop alleen-gas - Hiermee kan meer gas worden gegeven zonder de motor te schakelen. U doet dit door het
schakelmechanisme los te koppelen van de bedieningshendel. De knop alleen-gas kan uitsluitend worden ingedrukt
wanneer de afstandsbedieningshendel in neutraal staat en mag alleen worden gebruikt als hulp bij het starten van de
motor.
2.
Trimbekrachtigingsschakelaar (op) - Wordt gebruikt om de aandrijfeenheid tijdens bedrijf te trimmen of omhoog te
zetten voor vervoer op een trailer, te water laten, voor een strandlanding of voor varen in ondiep water. Zie
Trimbekrachtiging.
3.
Stelmoer weerstand gasbedieningshendel - Deze moer kan worden bijgesteld om de weerstand van de
bedieningshendel te verhogen of verlagen. Dit helpt voorkomen dat de afstandsbedieningshendel "kruipt". Draai de
moer naar rechts om de weerstand te verhogen en naar links om deze te verlagen. Stel de weerstand naar wens af.
NB: De moer voor afstelling van de weerstand van de gashendel moet worden afgesteld voordat de afstandsbediening
wordt geïnstalleerd.
BELANGRIJK: Voldoende weerstand van de gashendel is nodig voor een goede werking van de mechanische
bedieningsorganen. Als de weerstand te laag is, kan dat leiden tot onbedoelde bediening van de gasarm.
4.
Bedieningshendel - Schakelen en gas worden geregeld door het verstellen van de bedieningshendel. Duw de
bedieningshendel met een snelle, kordate beweging naar voren uit neutraal naar de eerste arreteerstand voor
versnelling vooruit. Duw hem verder naar voren om het toerental te verhogen. Trek de bedieningshendel met een
snelle, kordate beweging terug uit neutraal naar de eerste arreteerstand voor achteruit. Trek hem verder naar achteren
om het toerental te verhogen.
BELANGRIJK: Forceren van het schakelmechanisme als de motor niet draait kan het product beschadigen.
5.
Schakelaars voor afstelling van de trimbekrachtiging (alleen op trimregelaar met drie knoppen) - Met de ingebouwde
trimknop in de hendel kunnen twee motoren tegelijk worden bediend. Deze twee schakelaars worden gebruikt voor
afzonderlijke fijnafstelling van de stand van de twee motoren. Met deze "fijnafstelschakelaars" kunnen beide motoren
onafhankelijk van elkaar op de gewenste trimhoek worden ingesteld.
6.
Trimbekrachtigingsschakelaar (neer) - Gebruikt om de aandrijving te laten zakken. Zie Trimbekrachtiging.
Afstandsbedieningen (modellen met DTS)
Afstandsbedieningsorganen
BELANGRIJK: Uw boot moet zijn uitgerust met een elektronische afstandsbediening van Mercury Marine. Dit regelsysteem
zorgt voor bescherming tegen in versnelling starten en voorkomt dat de motor start als de afstandsbediening in vooruit of
achteruit wordt geactiveerd. Zie de Mercury Precision Parts/Quicksilver Accessories Guide.
Het digitale gas- en schakelsysteem (digital throttle and shift system; DTS) dat u nodig hebt om deze motorinstallatie te
bedienen, zorgt voor de start- en stopfunctie, gasregeling, schakelregeling, bescherming tegen starten in versnelling en
een noodstopfunctie. Het DTS-systeem werkt met speciale dashboardonderdelen zoals een opdrachtmoduleset en
elektronische afstandsbediening. Raadpleeg uw dealer voor een beschrijving en/of demonstratie van uw
afstandsbediening.
90-8M0096682
JULI 2014
nld
2
6
4
1
21585
Hoofdstuk 2 - Vertrouwd raken met uw motorinstallatie
4
5
3
4
3
21586
Bladzijde 27
