Gerelateerde Handleidingen voor Futech TEMPVIEWER 10800D
Samenvatting van Inhoud voor Futech TEMPVIEWER 10800D

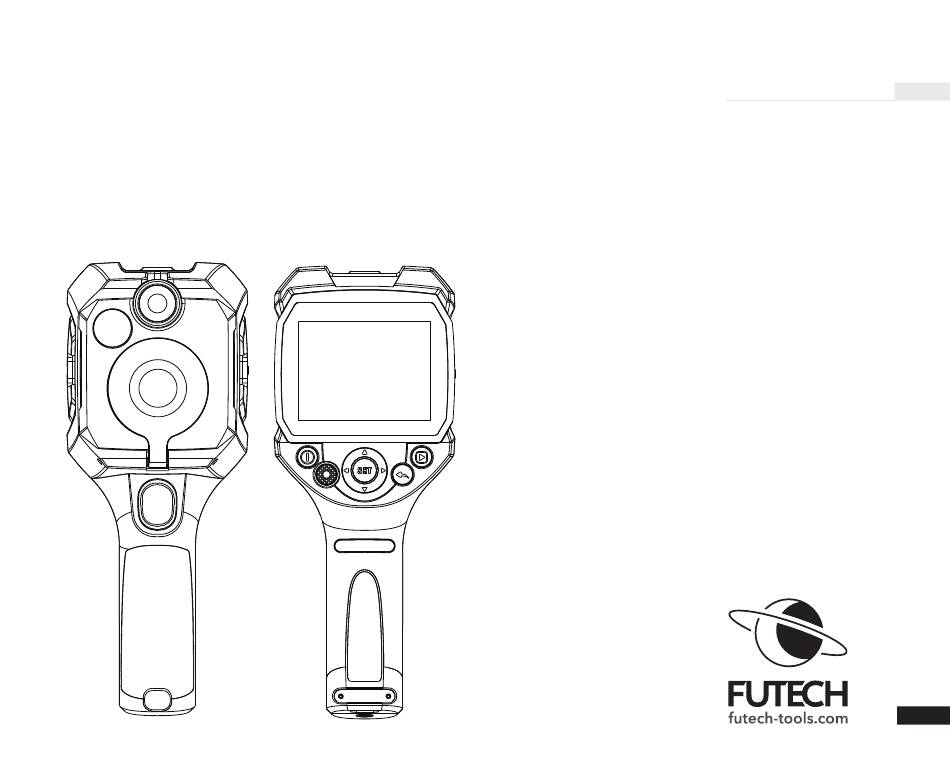

- Pagina 1 HANDLEIDING NL NEDERLANDS 322.315 TEMPVIEWER 10800D Een handleiding in uw taal? Kijk op de achterkant...
-
Pagina 2: Overzicht
OVERZICHT 14 15 16... - Pagina 3 BEHUIZING SCHERM 01 3,5 inch scherm A Batterijstatus 02 AAN/UIT-knop Min. temp. en positie 03 LED-lichtknop Max. temp. en positie 04 Fotogeheugen D Middelpunt temperatuur 05 Terug Middelpunt 06 Set-knop F Huidige datum en tijd 07 Knop omhoog/omlaag/links/rechts G Max. temp. kleurenbalk 08 LED-flashlight Kleurenbalk 09 Infraroodcamera Min.
-
Pagina 4: Veiligheid
SNELSTARTGIDS Aan/uit-knop Ingedrukt houden Apparaat in/uitschakelen LED-lichtknop druk Flashlight inschakelen, 1 stand 1ste druk Naar 2 standen overschakelen druk Flashlight uitschakelen Fotogeheugen Drukken Opgeslagen foto's weergeven Terug Drukken Terug Set-knop Drukken - Instellingenmenu openen - Gekozen optie instellen Gebruik een vochtige doek of zachte zeep om de behuizing schoon te maken. -
Pagina 5: Eerste Gebruik
EERSTE GEBRUIK Gebruik dit product niet in ontvlambare, Verwijder alle beschermfolies. explosieve, stomende, vochtige of corrosieve De li-ionbatterij wordt geplaatst door de omgevingen. fabrikant. Zorg ervoor dat de batterij volledig Gebruik het product niet meer als het bescha- opgeladen is. digd, gevallen of aangepast is. Zo voorkomt u BATTERIJ EN LADER onnauwkeurige meetresultaten. Dit apparaat werkt met een oplaadbare Li-ionbat- terij 3,7V 5000 mAh (type 26650). Om deze bat- terij op te laden, kunt u de USB-aansluiting (Type... -
Pagina 6: Gebruik
BEELINSTELLINGEN GEBRUIK Houd de aan/uit-knop [02] ingedrukt om het CURSOROPTIES apparaat in/uit te schakelen. OPMERKING Stroomverbruik kan de interne temperatuur van het apparaat verhogen. Om nauwkeurige me- tingen te garanderen, moet u het apparaat on- geveer 10 minuten opwarmen voordat u gaat meten, als u het lange tijd niet hebt gebruikt. -
Pagina 7: Paletopties
OPTIES TEMPERATUUREENHEID PALETOPTIES Dit apparaat kan temperaturen weergeven in Cel- Er zijn 6 verschillende kleurenpaletten beschik- cius of Fahrenheit. baar om het thermische beeld weer te geven. · Druk tweemaal op de Set-knop [06] om het · Druk tweemaal op de Set-knop [06] om het menu te openen. -
Pagina 8: Infrarood/Zichtbare Mixopties
Lava met de links- of rechts-knop [07] en druk op Set [06]. Regenboogmodus · Ga naar de mix die u wilt gebruiken met de omhoog- of omlaag-knop [07]. Witheet-modus Ijzermodus Medische behandeling De gele stip geeft aan welke mix wordt gebruikt. 0% thermisch beeld 25% thermisch beeld 50% thermisch beeld... -
Pagina 9: Instellingen
LEDLICHT kiest. Deze heeft een grote invloed op de geme- ten oppervlaktetemperatuur. Dit apparaat heeft een LED-flashlight [08]. Er kunnen emissiviteitswaarden tussen 0,01 en · Druk op de LED-lichtknop [03] om het 0,99 worden ingesteld. LED-flashlight [08] te (de-)activeren. OPMERKING OPMERKING Meer informatie over emissiviteit en een korte Om te voorkomen dat een langdurig LED-licht lijst met emissiviteitswaarden vindt u verder in de temperatuur van het apparaat doet stijgen... -
Pagina 10: Afstandsinstellingen
AFSTANDSINSTELLINGEN ALARMINSTELLINGEN TEMPERATUUR Als u de afstand instelt voor er wordt gedetec- Als u alarmwaarden instelt in het apparaat en teerd, kan de temperatuur nauwkeuriger worden deze activeert, verschijnt er een bericht op het gedetecteerd. scherm wanneer deze waarden worden over- schreden. De afstand kan worden ingesteld van 0,10 tot 9,0 meter. -
Pagina 11: Schermhelderheid
SCHERMHELDERHEID selecteren en ga naar de volgende stap met de set-knop [06] of de rechts-knop [08]. Het is mogelijk om de helderheid van het scherm · Gebruik de omhoog- en omlaagknop [07] om aan te passen. te bepalen of u het alarm voor hoge tempera- tuur wilt tonen (ON) of niet (OFF) en ga naar de volgende stap met de set-knop [06] of de rechts-knop [08]. -
Pagina 12: Datum En Tijd Instellen
DATUM EN TIJD INSTELLEN [08].Gebruik de omhoog- en omlaagknop [07] om de dag in te stellen en ga naar de volgende U kunt de datum en tijd instellen. stap met de set-knop [06] of de rechts-knop [08]. · Gebruik de omhoog- en omlaagknop [07] om het uur in te stellen en ga naar de volgende stap met de set-knop [06] of de rechts-knop [08]. -
Pagina 13: Kleurenbalkinstellingen
· Ga naar het instellingenmenu en daarna naar kleurenbalk (Color bar) met de omhoog- en · Ga naar het instellingenmenu en daarna naar omlaagknop [07] en druk op Set [06]. taal (Language) met de omhoog- en omlaag- knop [07] en druk op Set [06]. ·... -
Pagina 14: Automatisch Opslaan
· Ga naar het instellingenmenu en daarna naar · Ga naar het instellingenmenu en daarna naar Auto power off met de omhoog- en omlaag- Auto save met de omhoog- en omlaagknop knop [07] en druk op Set [06]. [07] en druk op Set [06]. ·... -
Pagina 15: Fabrieksreset
FABRIEKSRESET U kunt de fabrieksinstellingen op elk moment resetten. · Ga naar het instellingenmenu en daarna naar fabrieksreset (Factory reset) met de omhoog- en omlaagknop [07] en druk op Set [06]. · Gebruik de omhoog- en omlaagknop [07] om Yes (fabrieksreset) of No (geen fabrieksreset) te selecteren en bevestig met de set-knop [06]. -
Pagina 16: Sd-Kaart Formatteren
SD-KAART FORMATTEREN · Ga naar het instellingenmenu en daarna naar 'SD-kaart formatteren' (Format SD card) met de omhoog- en omlaagknop [07] en druk op Set [06]. · Gebruik de omhoog- en omlaagknop [07] om Yes (SD-kaart formatteren) of No (SD-kaart niet formatteren) te selecteren en bevestig met de set-knop [06]. -
Pagina 17: Specificaties
SPECIFICATIES 322.315 TEMPVIEWER 10800D 322.315 Schermresolutie 320x240 TEMPVIEWER 10800D Zichtbare lichtresolutie 640x480 Thermische beeldvormingspixels 10800 (120x90) Opslag Externe MicroSD-kaart Spectrale reactietijd 8~14 µm Opslaggeheugen SDRAM: 256 Mbit + Gezichtsveld 50° * 63.4° SPI NOR FLASH: 64 Mbit Pixelgrootte 17 µm Communicatie-interface USB 2.0 (FS) - Pagina 18 EMISSIVITEIT De hoeveelheid infraroodenergie die een voorwerp uitstraalt, is evenredig met de temperatuur van het voorwerp en het vermo- gen van het materiaal om energie uit te stralen. Deze eigenschap verwijst naar de 'stralingscoëfficiënt' of 'emissiviteit'. Emissiviteit is de verhouding van het gemiddelde emissievermogen tot een zwarte straler bij dezelfde temperatuur. De emissie van materialen ligt tussen 0,10 en 1,00.
- Pagina 19 EMISSIVITEITSTABEL KOPERPLAAT 0,06 MOLYBDEEN, GEOXIDEERD 0,2 - 0,6 KOPER, ELEKTRISCHE VERDEEL- MORTEL 0,89 - 0,91 PLAKBAND 0,96 BLOKKEN NIKKEL, GEOXIDEERD 0,2 - 0,5 ALUMINIUM PLAAT 0,09 KOPER, GEOXIDEERD 0,4 - 0,8 VERF ALUMINIUM, A3003 LEGERING FERRONIKKEL, ZANDSTRALEN 0,3 - 0,6 (GEOXIDEERD) PAPIER 0,70 - 0,99...
- Pagina 20 Onder voorbehoud van drukfouten. Afbeeldingen niet bindend. Alle functies en andere productspecificaties kunnen veranderen zonder voorafgaande kennisgeving of verplichting. CONFORMITEITSATTEST Futech (België) verklaart op zijn eigen verantwoordelijkheid dat dit apparaat: - 322.315 Tempviewer 10800D voldoet aan de normen EN IEC 61326-1:2021, EN IEC 61326-2-2:2021, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A1:2019+A2:2021, volgens de bepalingen van richtlijn(en): elektromagnetische compatibiliteit (EMC) richtlijn 2014/30/ Lier, België, 18 oktober 2023 Patrick Waûters...
-
Pagina 21: Opmerkingen
OPMERKINGEN... - Pagina 22 GEBRUIKSHANDLEIDING andere talen: DANSK ITALIANO DEUTSCH NEDERLANDS ESPAÑOL NORSK EESTI KEEL PORTUGUÊS SUOMEN KIELI SLOVENŠČINA FRANÇAIS SVENSKA ÍSLENSKA Facebook @futechtools LinkedIn futechtools World Wide Web futech-tools.com YouTube @futechtools...
