LP10-4
Behuizing
bovenaan
Behuizing
onderaan
Sonde-
lichaam
Borgmoeren
Support

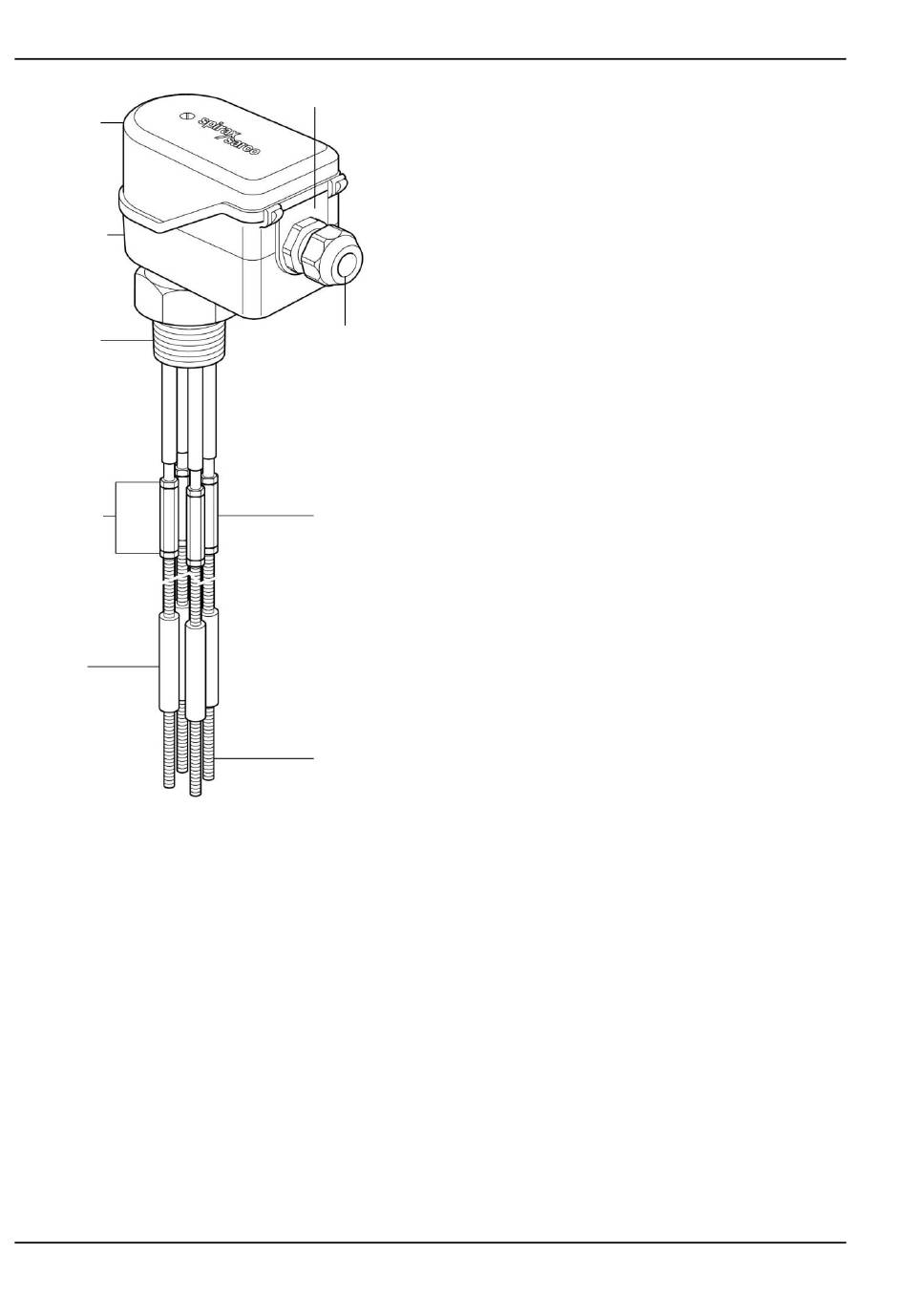

Fig. 2
3. Installatie
3.1. Algemeen
Lees eerst de "Algemene Veiligheidsinformatie"
Opgelet:
vooraan en de "Veiligheidsinstructies" achteraan
in dit document vooraleer met de installatie en/of
enig onderhoud aan te vatten.
Bij stoomketels kan de sonde direct in de stoomketel, of in een
externe sondekamer geplaatst worden. Bij installatie in de
stoomketel dient dit in een beschermhuls te gebeuren.
Waarschuwing
Twee sondes kunnen in eenzelfde beschermhuls geplaatst
worden. Echter, indien het om laagwaterbeveiliging gaat,
dienen deze volledig onafhankelijk van elkaar te zijn zijnde :
afzonderlijke beschermingshuls, sondes en regelaars.
Raadpleeg de producent van de stoomketel voor verdere specifi-
caties betreffende werkingsniveau's en alarmen.
Waarschuwing
Het is mogelijk dat het waterniveau aangegeven in het peil-
glas niet overeenstemt met het werkelijk niveau in de
stoomketel.
Afhankelijk van de omstandigheden kan dit
zelfs sterk verschillen.
SPIRAX-SARCO BENELUX
Tel. +32 9 244 67 10
info@be.SpiraxSarco.com
www.SpiraxSarco.com/global/be
Aansluiting
Wartelmoer
Connector
Sonde-tippen
Industriepark 5
+31 10 892 03 86
www.SpiraxSarco.com/global/nl
Installeer de sonde niet buitenshuis zonder voldoende be-
scherming. Installatie in een 1" BSP (parallel, Rp1) of 1"NPT
draadflens. De supports zorgen zowel voor laterale ondersteu-
ning als isolatie.
De schakelniveau's bevinden zich aan het uiteinde van de son-
detip. De tippen dienen op de gewenste lengte afgekort te wor-
den, opdat de regelaar het gewenste aan/uit signaal of alarm
geeft. De sondetippen worden in sets van 4 geleverd, elk 1000
mm lang, met de benodigde koppelstukken, moeren etc. Om
een grotere lengte te bekomen kunnen twee sets gecombineerd
worden tot 2095 mm.
Waarschuwing
Deze support is een essentieel onderdeel van de sonde.
Indien deze niet geïnstalleerd wordt, kan dit kortsluiting
tussen de tippen, of contact met de beschermingshuls ver-
oorzaken.
3.2. Installatieprocedure
Opgelet: ondersteun de sondetippen op een degelijke ma-
nier bij transport of plaatsing, dit om verbuiging te
voorkomen, zeker als de sonde langer dan 1m is.
Bij het vastschroeven van de connectoren en moe-
ren mogen de sondetippen niet kunnen roteren in
het huis.
-
Bevestig de vier tippen in het sondelichaam door middel
van de connectoren en borgmoeren.
-
Verzeker u ervan dat de connectoren volledig op de sonde-
tippen geschroefd zijn.
-
Schroef de borgmoeren goed aan.
-
Zorg ervoor dat de sondetippen ongeveer dezelfde lengte
hebben, zodat de support gemakkelijk geplaatst kan wor-
den.
-
Schuif de support over de vier tippen.
-
De plastieken dop van de verpakkingsbuis kan als be-
scherming gebruikt worden bij het op de sondetippen
schuiven van de support.
-
Plaats de tweede support.
-
Indien nodig kan een tweede set sondetippen met connec-
toren, borgmoeren en supports op dezelfde wijze op de
eerste set bevestigd worden om zo een langere sonde te
bekomen.
-
Schroef de borgmoeren aan.
Waarschuwing
Indien de borgmoeren onvoldoende aangespannen worden,
kunnen de sondetippen loskomen.
-
Zorg ervoor dat het water zich op het gewenst niveau be-
vindt, bijvoorbeeld het laagwateralarm.
-
Een metalen staaf kan met een wateroplosbare stift ge-
markeerd worden om zo het waterniveau te bepalen waar-
op de actie zich dient voor te doen. Het gewenste scha-
kelniveau kan ook via het peilglas bepaald worden.
-
Markeer de gewenste lengte - 15 mm op de sondetip (meet
vanaf de onderkant van het sondelichaam de lengte - 15
mm af). Verifeer alvorens de sondetip af te korten.
-
Herhaal deze handelswijze voor de drie andere tippen.
De sondetippen kunnen aan de hand van kleuren geïdenti-
ficeerd worden:
-
Bruin
Tip 1
-
Rood
Tip 2
-
Oranje
Tip 3
-
Geel
Tip 4
-
Zwart
Aarding
Plaats de laatste support boven het waterniveau, indien
mogelijk.
De support dient alle tippen te ondersteunen, en minimum
15 mm verwijderd te zijn van het tipuiteinde van de kortste
tip. De maximum afstand tot een tipuiteinde is 250 mm.
Minimum tiplengte is 75 mm (dit is huis, zonder plaatsing
van de set van 4 sondetippen). Indien de support geen 4
sondetippen bevat, kan het ongebruikte deel van de sup-
port afgesneden worden. Dit om het haperen bij installatie
te vermijden.
Installatie van de sonde (1"BSP of 1"NPT, 41S/W) dmv
-
PTFE tape, geen pasta.
