Aansluiting Van Twee Kringen En Een Sww-Boiler Vóór De Open Verdeler - OERTLI GMR 3015 Condens Installatie- En Servicehandleiding
Condenserende gaswand
Verberg thumbnails
Zie ook voor GMR 3015 Condens:
- Gebruikershandleiding (48 pagina's) ,
- Gebruikershandleiding (51 pagina's)
Inhoudsopgave
Advertenties
4. Installatie
C
TS +
B
1
2
3
40
4.10.7.
SCU
C
AUX
5
TS +
B
A
4
6
7
A
Z
E
R
GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi

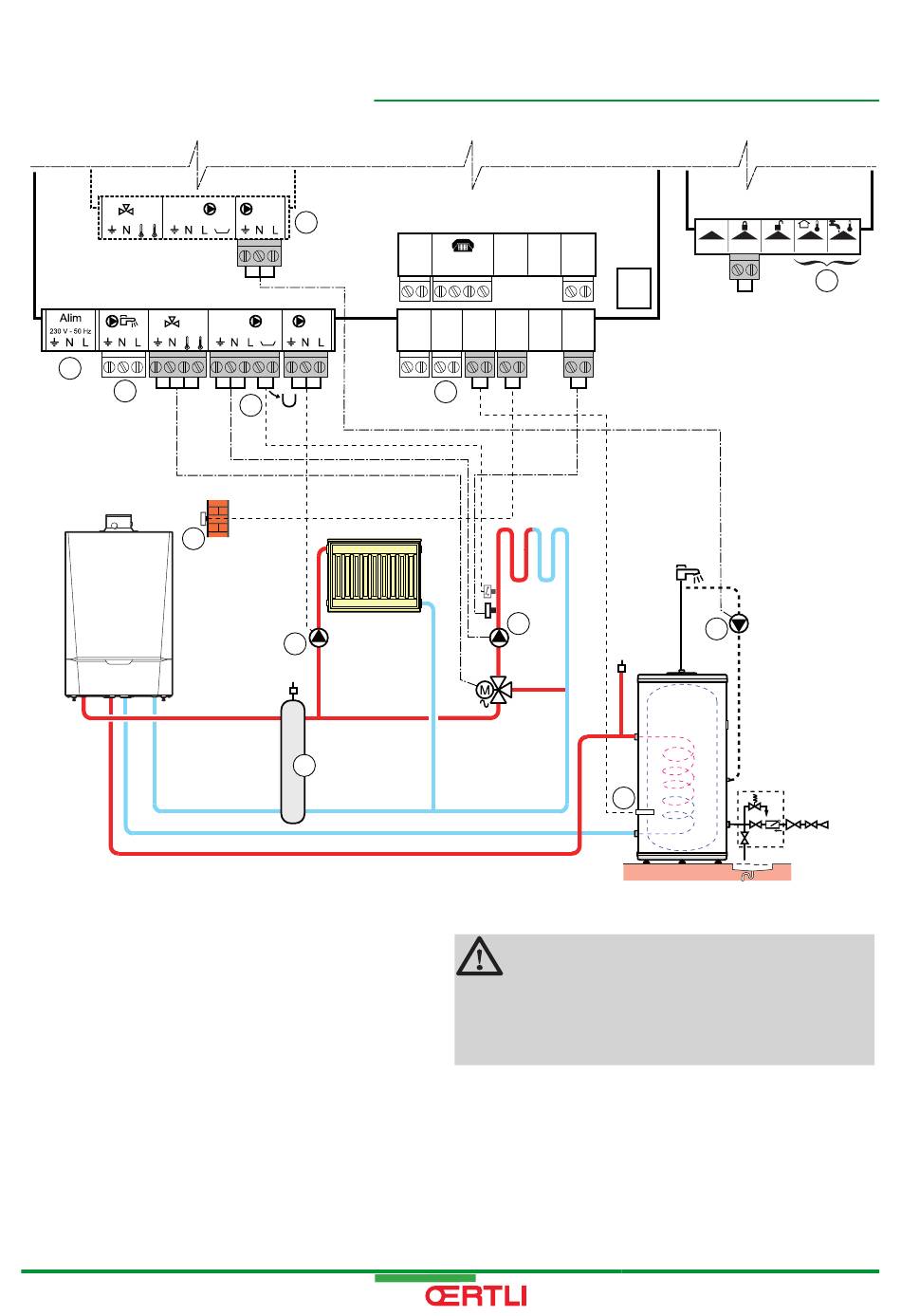

Aansluiting van twee kringen en een SWW-
boiler vóór de open verdeler
0-10V
S AMB C
S AMB B
S AMB A
+ -
4 3 2 1 2 1
2 1
2 1
S SYST + TA -
S ECS
S EXT S DEP C
S DEP B
2 1
2 1
2 1
2 1
2 1
2 1
8
9
Niets aansluiten op de klemmenstrook.
OPGELET
Niets aansluiten op de SWW-pompuitgang,
omdat de omkeerklep in de verwarmingsketel is
aangesloten op de elektronische printplaat
PCU.
Sluit de buitenvoeler aan.
Sluit een veiligheidsthermostaat aan als de
verwarmingskring een vloerverwarming is. Verwijder de
brug. Sluit de draden van de veiligheidsthermostaat aan
op de connector.
PCU
On/off
OT
BL
RL
C002367-E
11
10
03/07/2009 - 120948-AB
Condens
Tout Tdhw
12
