Aansluiting voor het verkrijgen van 0...10 V van analoge uitgang 2 (AO2)
Om 0...10 V te verkrijgen van analoge uitgang AO2, sluit u een 500 ohm weerstand
(of twee parallelle 1 kohm weerstanden) aan tussen de analoge uitgang 2 AO2 en
AGND, de analoge gemeenschappelijke aarde.

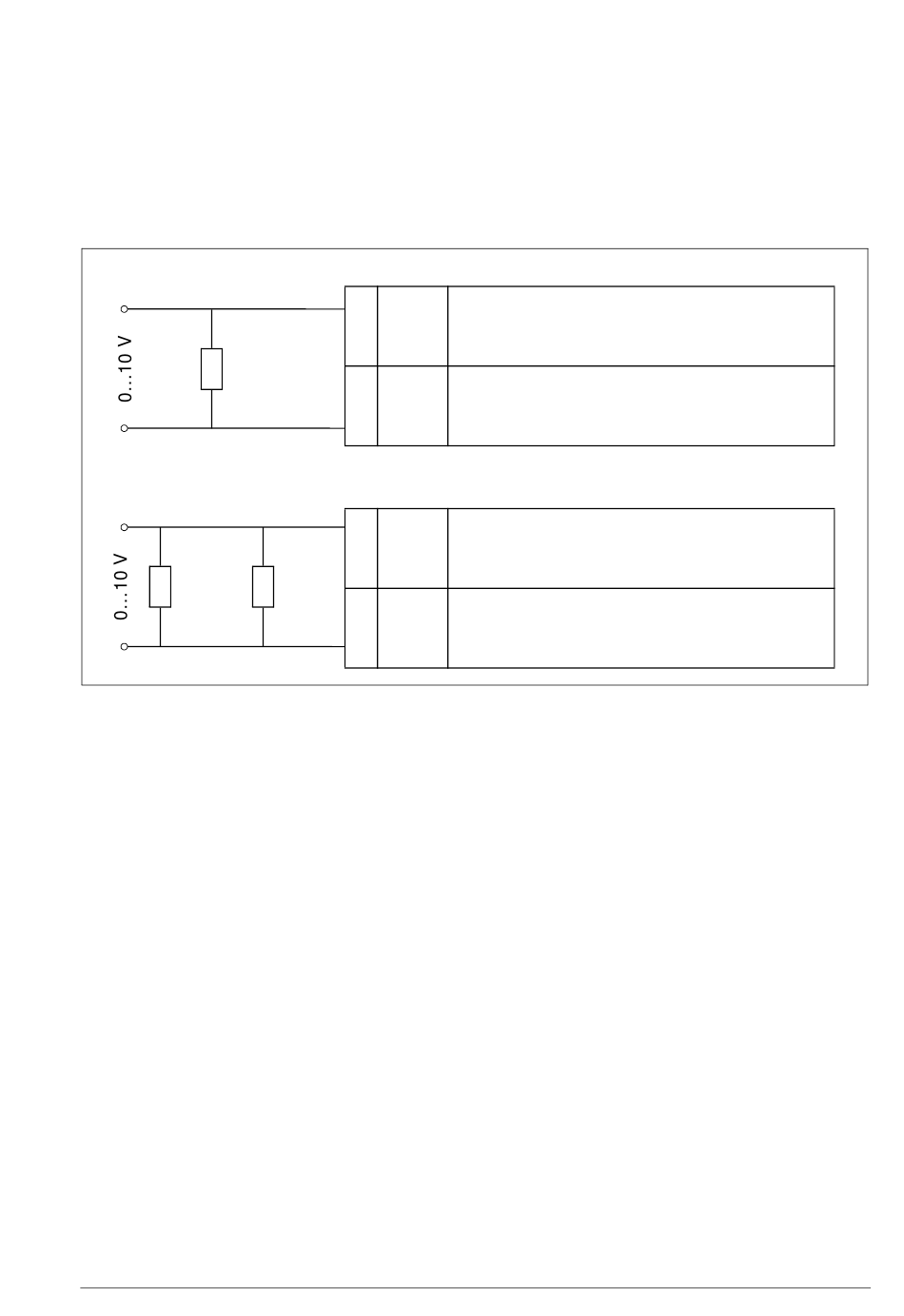

Voorbeelden zijn in onderstaande figuur te zien.
500 ohm
1 kohm
X1
8 AO2
9 AGND
X1
8 AO2
1 kohm
9 AGND
Elektrische installatie 101
Analoge uitgang 2) Standaard uitgang
0...20 mA.
Analoge gemeenschappelijke aarde. Intern
aangesloten op chassis via een weerstand
van 2 Mohm.
Analoge uitgang 2) Standaard uitgang
0...20 mA.
Analoge gemeenschappelijke aarde. Intern
aangesloten op chassis via een weerstand
van 2 Mohm.
