Installatie van de dome
8.3.2
Hoekbevestigingsadapter CCDS1415-CMA
18
Siemens Building Technologies
Fire Safety & Security Products

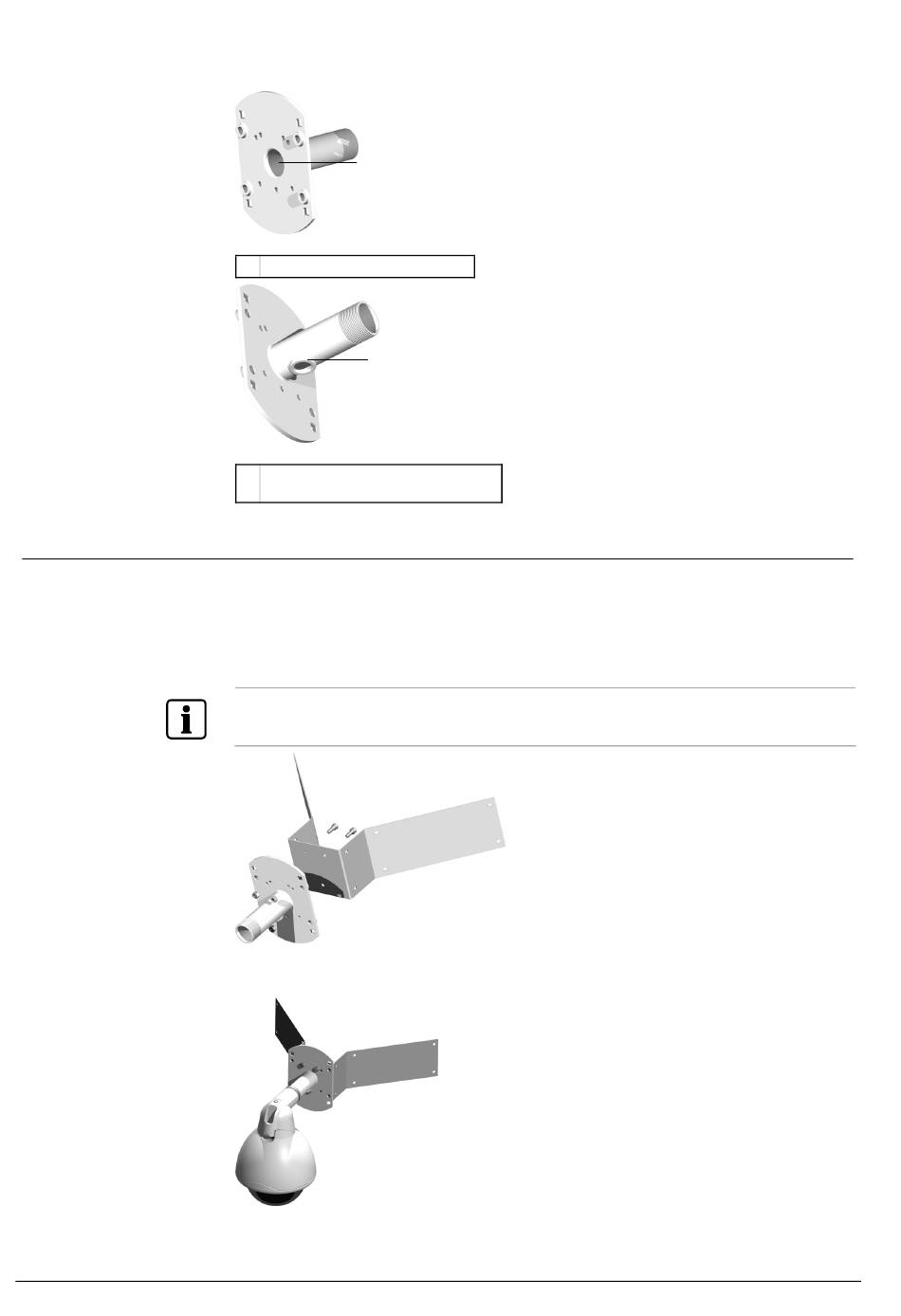

Kabeluitgangen
1
1
Achterkant van de plaat
1
1
M25 bedrade kabeluitgang van
elektriciteitsbuis onder aan de beugel
1.
Bevestig de muurbevestigingsbeugel met 3 x M8 moeren en M8 x 20 bouten
aan de hoekbevestigingsadapter zoals hieronder wordt afgebeeld.
2.
Maak de hoekbevestigingsadapter door de acht openingen vast aan het
bevestigingsvlak.
OPMERKING
Zorg ervoor dat de gekozen bevestigingsmiddelen en bevestigingsmethode geschikt zijn voor de
toepassing en het bevestigingsvlak.
Afb. 6
Muurbeugel samen met hoekbevestigingsadapter
Afb. 7
Solaris™ dome op muurbeugel en hoekbevestigingsadapter gemonteerd
08.2006
