Kantelen
Plaats uw handen aan de boven- en onderkant van het beeldscherm en stel de gewenste hoek in
(Illustratie TS.1).
OPMERKING: ga voorzichtig te werk wanneer u het monitorscherm kantelt.
Inpakken
Verwijder vóór het inpakken het voetstuk en de hals van de voet.
1. Koppel alle kabels los.
2. Plaats de monitor met de voorzijde omlaag op een niet-schurend oppervlak.
3. Verwijder het voetstuk. Breng de haakjes omhoog en haal het voetstuk eraf (Illustratie S.1)
4. Verwijder de hals van het voetstuk. Druk de 2 haakjes naar beneden en verwijder de hals van het voetstuk (Illustratie S.2)
OPMERKING: Ga voorzichtig te werk bij het verwijderen van het voetstuk en de hals van het
voetstuk.
Beweeg het voetstuk met kleine stukjes naar links en rechts als u moeite
heeft dit los te maken.
Zwenkarm monteren
Deze LCD-monitor is ontworpen voor gebruik met een zwenkarm.
Ga als volgt te werk om de monitor voor te bereiden voor andere
montagedoeleinden:
•
Volg de instructies van de fabrikant van het monitormontagesysteem.
•
De monitor moet op een arm worden bevestigd die het gewicht van de
monitor ondersteunt om aan de veiligheidsvoorschriften te voldoen en
deze moet UL-gecertifi ceerd zijn.
Zie pagina 12 voor de details. Verwijder het voetstuk voordat u monteert.
Voetstuk verwijderen alvorens te monteren
Ga als volgt te werk om de monitor voor te bereiden voor andere
montagedoeleinden:
1. Koppel alle kabels los.
2. Plaats de monitor met de voorzijde omlaag op een niet-schurend
oppervlak.
3. Breng de haakjes omhoog en haal het voetstuk eraf (Illustratie S.1).
De monitor kan nu worden gemonteerd volgens een alternatieve
methode.
Voer de procedure in omgekeerde richting uit om de voet opnieuw aan te
sluiten.
OPMERKING: ga voorzichtig te werk als u de monitorvoet verwijdert.
Beweeg het voetstuk met kleine stukjes naar links en
rechts als u moeite heeft dit los te maken.
Verwijder het voetstuk niet wanneer u de monteermethode gebruikt.
Zwenkarm installeren
Deze LCD-monitor is ontworpen voor gebruik met een zwenkarm.
1. Verwijder de voet volgens de instructies in de sectie Monitorvoet
verwijderen voor permanente montage.
2. Gebruik bij de installatie de schroeven (4 stuks) die in de
illustratie zijn weergegeven.
Let op!
om aan de veiligheidsvoorschriften te voldoen, moet u de monitor
monteren op een arm die de nodige stabiliteit garandeert met het
oog op het gewicht van de monitor.
Gebruik de LCD-monitor alleen in combinatie met een
goedgekeurde arm (bijvoorbeeld met GS-keurmerk).
OPMERKING: draai alle schroeven vast.
(aanbevolen bevestigingsdruk: 98 - 137N•cm)
12 mm
4 schroeven (M4)
(maximale diepte: 10 mm)
Controleer de diepte van het schroefgat
bij gebruik van andere schroeven.
Nederlands-8

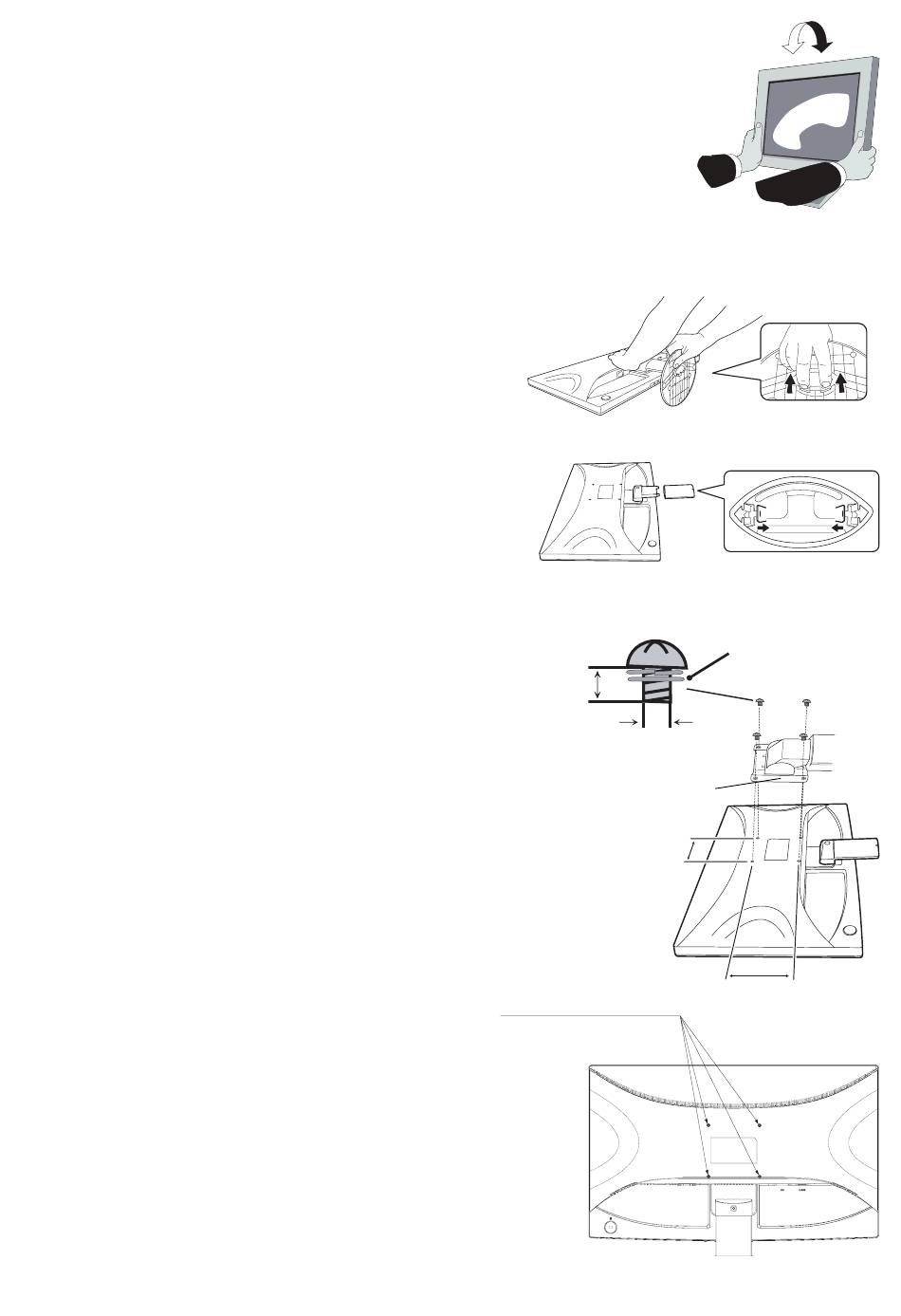

Illustratie TS.1
Illustratie S.1
Illustratie S.2
4 x 12 mm met borgring
M4
Dikte van beugel (arm)
2,0 ~ 3,2 mm
100 mm
100 mm
Gewicht van gemonteerde lcd: 4,1 kg
en vlakke sluitring
