Warmtepomp alféa extensa +
• Modellen extensa + 13 en 16
Toegang tot de klemmenstrook:
- De voorkant afnemen. Verwijder de schroeven en het
frontpaneel.

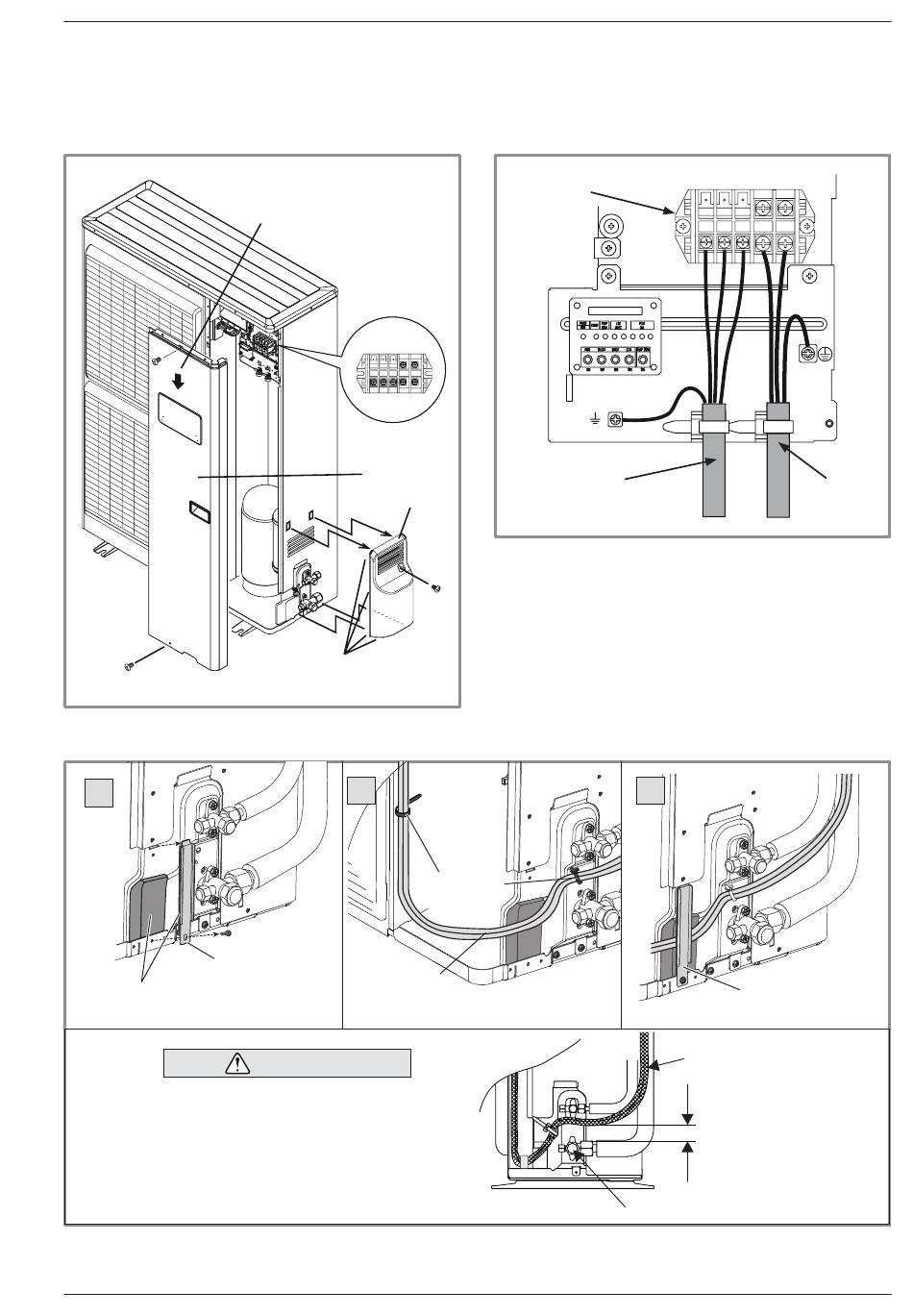

figuur 32 - Toegang tot de klemmenstrook
van de buitenunit (modellen extensa + 13 en 16)
1
Montageplaat
isolatie (dichting)
Bindt de kabels vast zodat ze niet in
contact met de leidigen en kranen
komen.
figuur 34 - Voltooiing van de verbinding van de buitenunit (modellen extensa + 13 en 16)
Handleiding voor installatie en indienststelling "1734 - NL"
Verwijder de schroeven
en druk naar beneden
Klemmenstrook
De voorkant
afnemen.
Kap
koelaansluitingen
Haken
(4 plaatsen)
2
Draadklemmen
Kabels
(voeding en
verbinding)
OPGEPAST
- De aansluitingen uitvoeren volgens de schema's
(figuur 37, bladzijde
38).
Klemmenstrook
Onderlinge verbinding
tussen buitenunit en
hydraulische module
figuur 33 - Aansluitingen op de klemmenstrook
van de buitenunit (modellen extensa + 13 en 16)
- De draadklemmen gebruiken om iedere toevallige
uitschakeling te vermijden.
- Vul de ruimte op de plaats waar de kabels in de
buitenunit komen op met isolatieplaat.
3
Kraan ''gas''
Elektrische
voeding
Montageplaat
Kabels
Vrije ruimte
- 35 -
