SPS2
VERSCHILDRUKREGELAAR MET TWEE
INSTELPUNTEN
MONTAGE & GEBRUIKSVOORSCHRIFTEN IN STAPPEN
MIW-SPS2-NL-000 - 13 / 06 / 2024
Lees, voordat u begint met het installeren van het toestel, zorgvuldig de "Veiligheids
en voorzorgsmaatregelen". Monteer het toestel op een vlak oppervlak (muur, paneel
enz.) en volg onderstaande stappen:
1.
Schroef het deksel van de behuizing los en verwijder het.
2.
Bevestig de behuizing op het oppervlak door middel van geschikte
bevestigingsmiddelen, terwijl u zich houdt aan de montageafmetingen die worden
weergegeven in Fig. 1 Afmetingenen de juiste montagepositie weergegeven in
Fig. 2 Montagepositie.

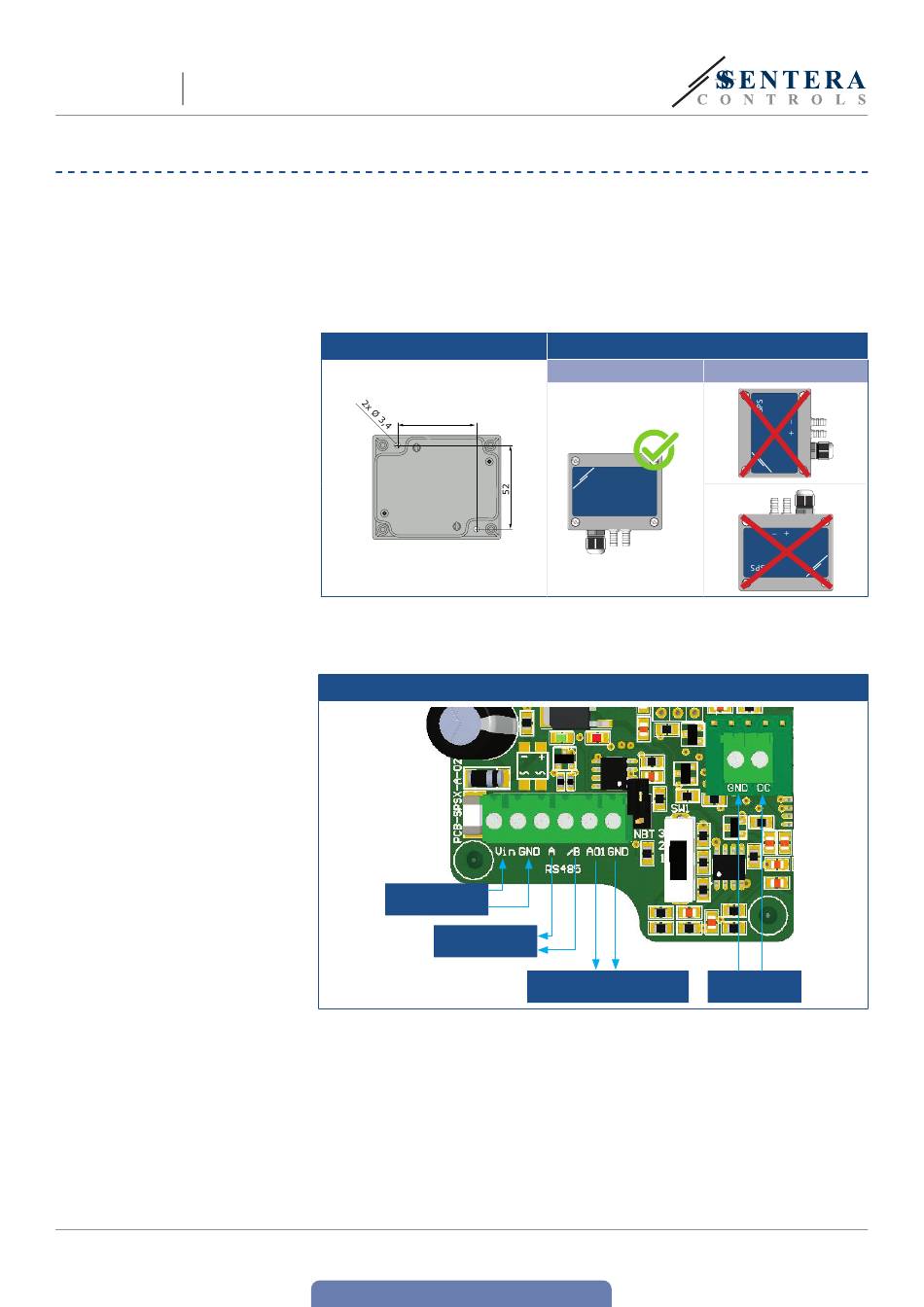

Fig. 1 Afmetingen
49
3.
Voer de kabel door de wartel.
4.
Sluit aan zoals getoond in Fig. 3 en volg hierbij de informatie in hoofdstuk
"Bedrading en aansluitingen".
Fig. 3 Aansluitigen
Voeding
18—34 VDC
Modbus RTU
A /B
5.
Verbind de mondstukken met het luchtkanaal (zie Fig. 4). Afhankelijk van de
toepassing moet u een specifieke aansluitset gebruiken om de mondstukken van
de unit op het kanaal aan te sluiten:
5.1
Om de verschildruk te meten, gebruikt u de PSET-QF- of PSET-PVC-set
(drukmeting is de standaardinstelling van de eenheid);
5.2
Om het luchtvolume te meten, gebruikt u PSET-PT pitotbuis aansluitset,
PSET-QF of PSET-PVC-aansluitset.
www.sentera.eu
terug naar de inhoudsopgave
Fig. 2 Montagepositie
Correct
Fout
SPS
+ _
Analoge/digitale uitgang
0—10 VDC / 0—20 mA/PWM
Externe schakelaar
5
Open Contact
6 - 11
