9.

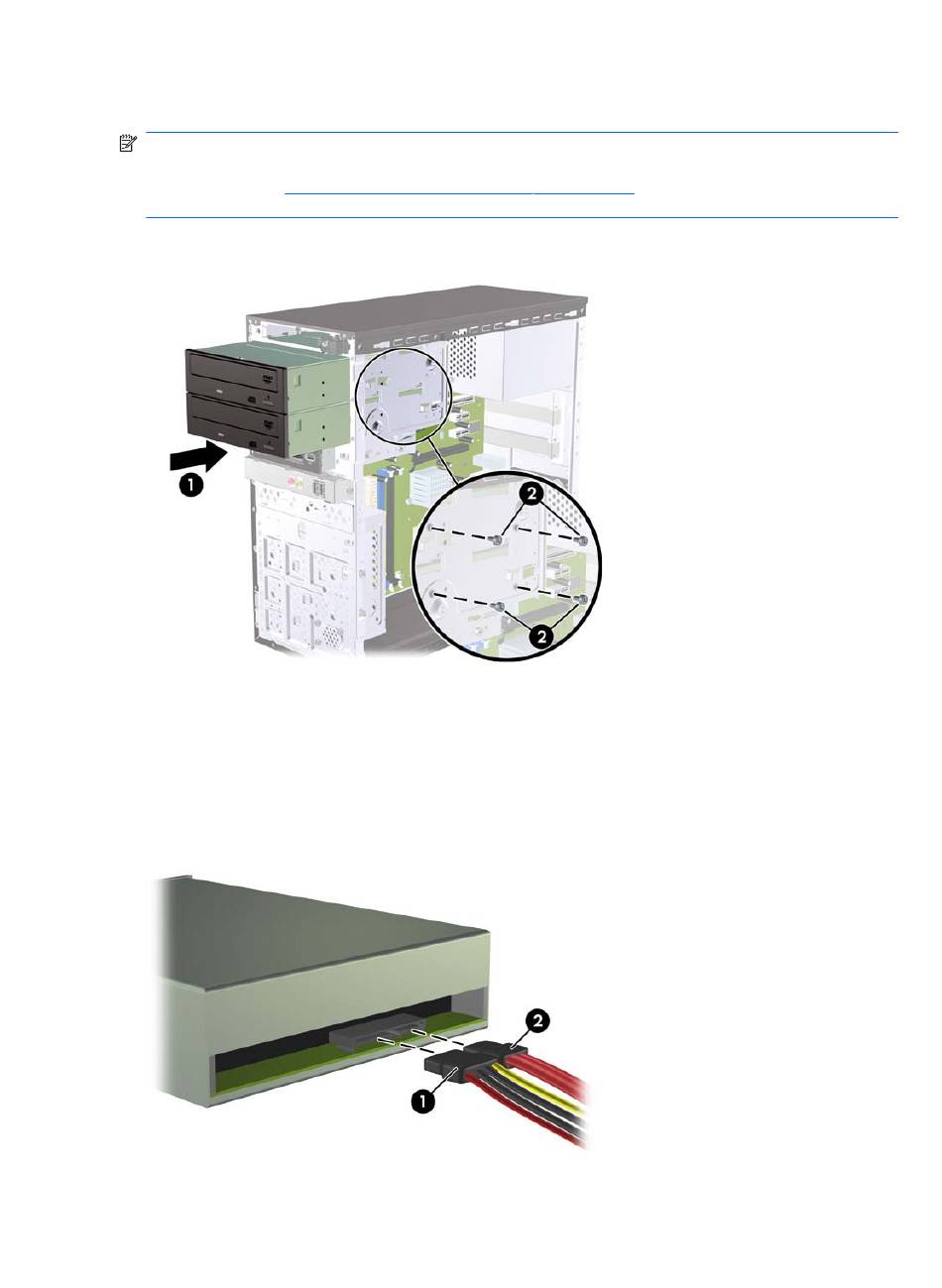

Schuif de schijfeenheid naar binnen door de voorkant van het chassis (1) totdat het paneel op de
schijfeenheid gelijkmatig is uitgelijnd met het voorpaneel van de computer. Installeer de twee M3
metrische borgschroeven (2) zoals aangegeven in onderstaande afbeelding.
OPMERKING:
het geval u die nodig heeft. De M3 metrische borgschroeven voor optischeschijfeenheden zijn
zwart. Raadpleeg
van de borgschroeven.
Afbeelding 17
10.
Als de systeemconfiguratie slechts één optischeschijfeenheid bevat, sluit u de SATA-
gegevenskabel aan op de lichtblauwe connector op de systeemkaart. Als u een tweede
optischeschijfeenheid toevoegt, sluit u de SATA-gegevenskabel aan op de oranje connector op de
systeemkaart.
11.
Sluit de voedingskabel (1) en de gegevenskabel (2) aan op de achterzijde van de
optischeschijfeenheid.
Afbeelding 18
12.
Plaats het voorpaneel en het toegangspaneel terug.
20
Hardware-upgrades
aan de binnenkant van het voorpaneel bevinden zich extra borgschroeven voor
Extra schijfeenheden installeren op pagina 16
Optischeschijfeenheid installeren
Gegevenskabel en voedingskabel aansluiten
voor een afbeelding van de locatie
