50 mm
90°
21 mm
21 mm
50 mm
9

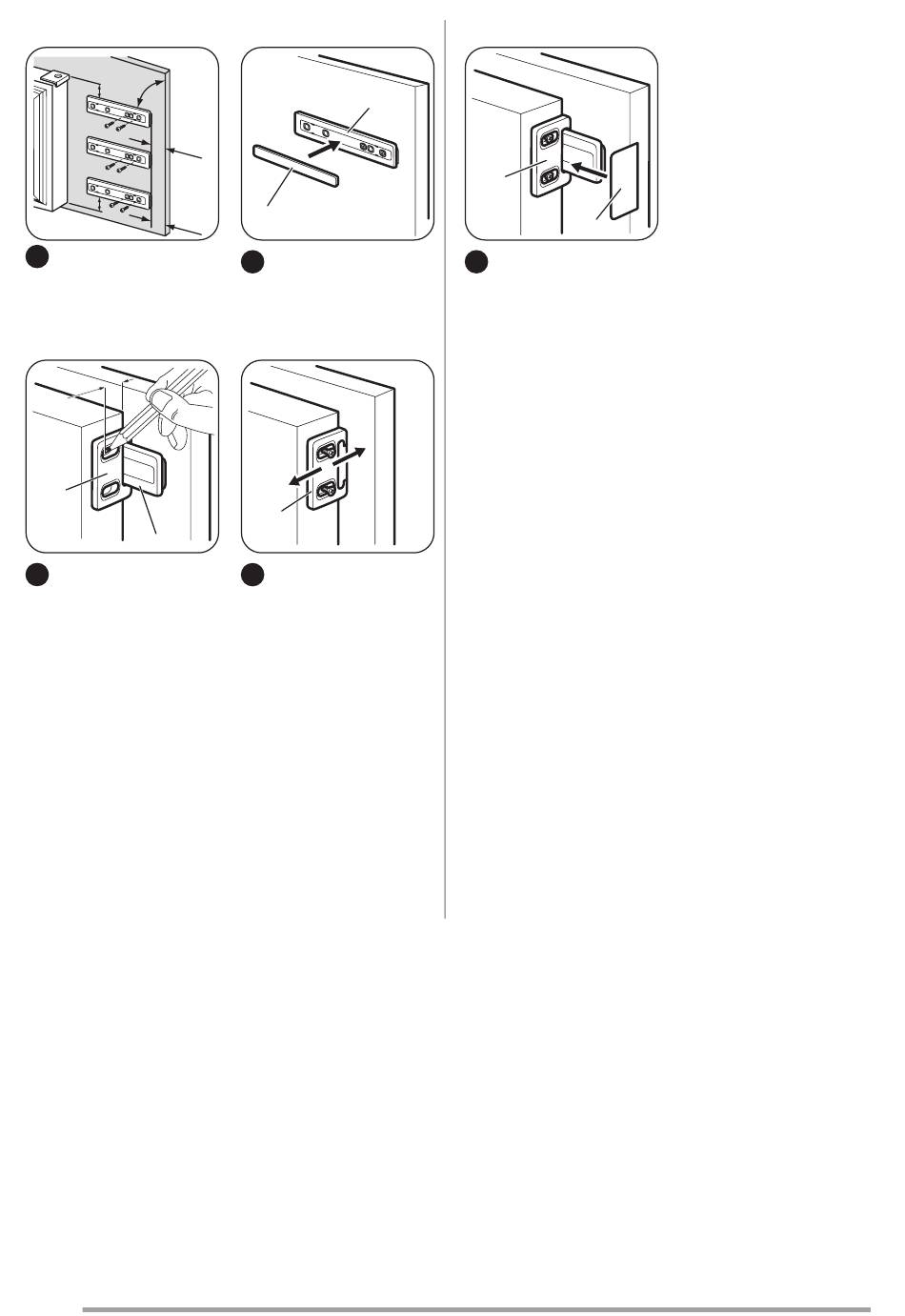

Montieren Sie das
Teil (Ha) an der Innen-
seite der Tür des Kü-
chenmöbels.
8 mm
Hb
Ha
11
Öffnen Sie die Ge-
rätetür und die Tür des
Küchenmöbels in ei-
nem Winkel von 90°.
Setzen Sie das Füh-
rungsstück (Hb) in die
Führungsschiene (Ha)
ein.
Halten Sie die Geräte-
tür an die Tür des Kü-
chenmöbels, und mar-
kieren Sie die Bohrun-
gen.
42
Ha
Hc
10
Drücken Sie das
Teil (Hc) auf das Teil
(Ha).
Hb
12
Setzen Sie das
Führungsstück er-
neut auf die Füh-
rungsschiene und
schrauben Sie es
mit den mitgeliefer-
ten Schrauben fest.
Richten Sie die Mö-
beltüre und die Ge-
rätetür mittels des
Führungsstücks
(Hb) aus.
Hb
Hd
13
Drücken Sie das
Teil (Hd) auf das Teil
(Hb).
Führen Sie eine Endkontrolle durch, um sicher-
zustellen, dass:
• Alle Schrauben fest angezogen sind.
• Der magnetische Dichtungsstreifen fest am
Gerät anliegt.
Wichtig! Bei niedriger Umgebungstemperatur
(zum Beispiel im Winter) schrumpft die
Dichtung. Bei höherer Umgebungstemperatur
dehnt sich die Dichtung aus.
