Installatie handleiding
ISC230B N45
4 Functies
In onderstaande figuur worden de functies schematisch weergegeven.
Alle functies zijn voorzien van status led's, zodat eenvoudig gecontroleerd kan worden of de signalen
aanwezig zijn.

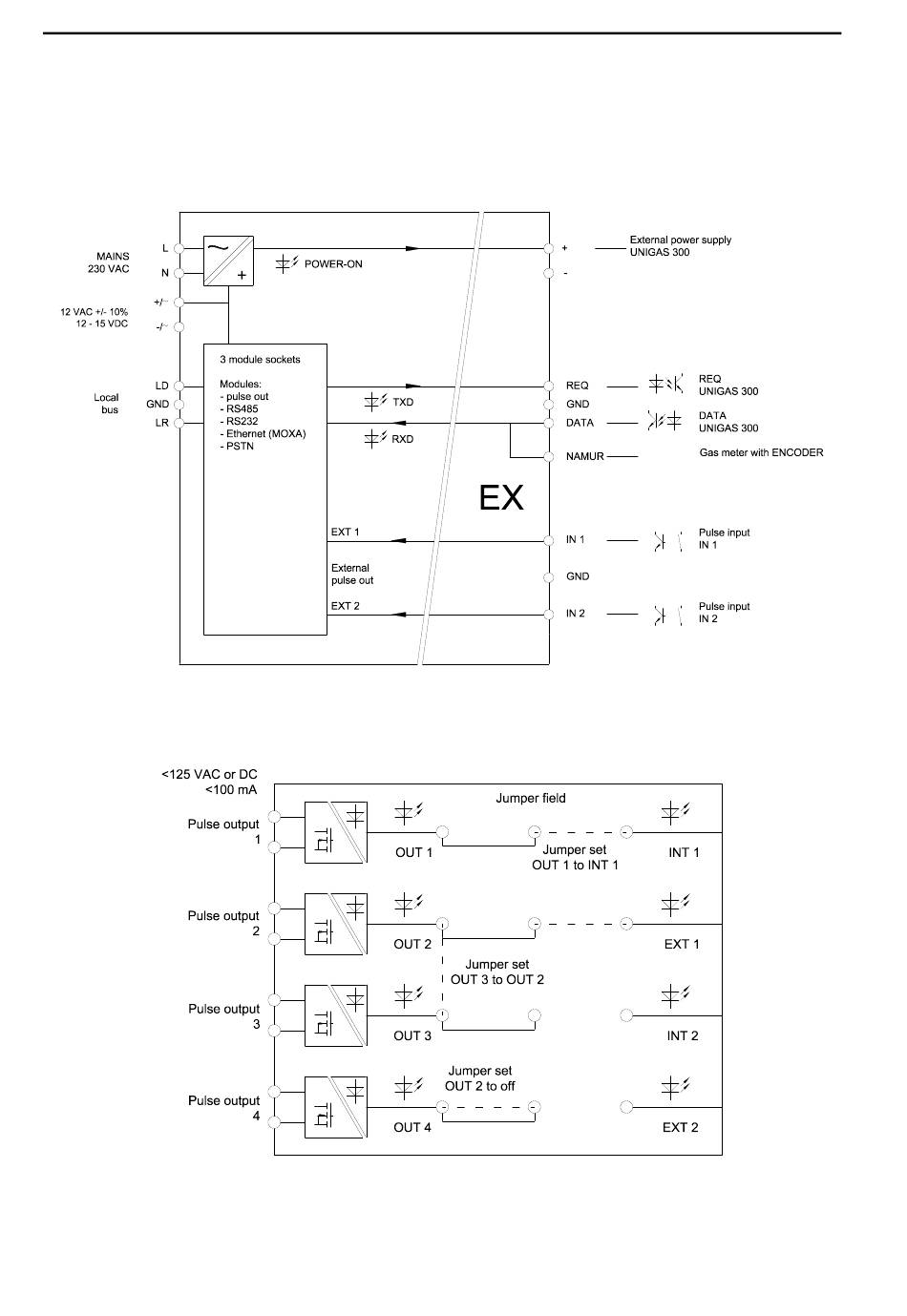

Figuur 1. Schematische weergave van de functies
Figuur 2. Schematische weergave van de functies van de pulse-out module
DDN4001MHNL/08-2018/Rev.A3
6
