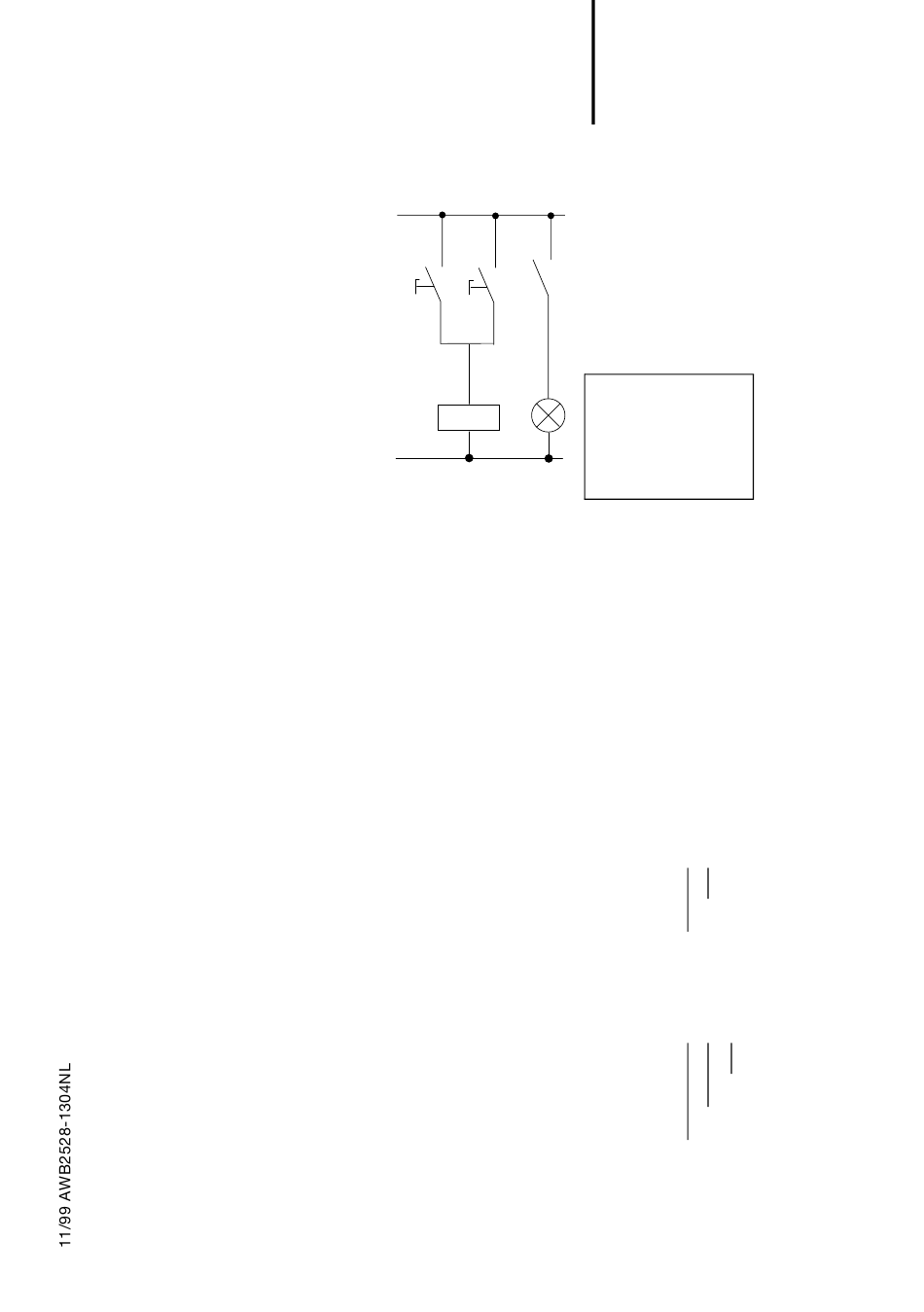

Vast bedraad
K1
S1
S2
K1
H1
Bepaal eerst, welke ingangs- en uitgangsklemmen u
voor de schakeling wilt gebruiken.
„easy" heeft afhankelijk van het type 8 resp. 12
ingangsklemmen en 4, 6 resp. 8 uitgangen. De
signaaltoestanden op de ingangsklemmen bepaalt u
in het schakelschema met de ingangscontacten „I1"
t/m „I12" resp. „R1" t/m „R12". De uitgangen
worden in het schakelschema met de uitgangsrelais
„Q1" t/m „Q8" resp. S1 t/m S8 geschakeld.
Contact en relaisspoel invoeren en wijzigen.
Een schakelcontact kiest u in
„easy" via de contactnaam en
het contactnummer.
Bij een relaisspoel kiest u de
spoelfunctie, de relaisnaam en
het relaisnummer.
Met contacten en relais
werken
Met „easy" bedraad
„easy"-aansluiting
Maakcontact S1 op ingangsklem „I1"
Verbreekcontact S2 op ingangsklem
„I3"
Last H1 op uitgangsklem „Q4"
S1 of S2 schakelen H1 in.
„easy"-schakelschema
I2u------ÄQ4
I3k
I2
Contactnummer
Contactnaam
ÄQ 4
Relaisnummer
Relaisnaam
Spoelfunctie
65
