2. Algemene productinformatie
2.1 Beoogd gebruik
De niveauschakelaar LCS3050 wordt samen met de niveausonde LP40 gebruikt als een laagwaterniveaubegrenzer
om de verwarming uit te schakelen en het veiligheidscircuit te openen wanneer een vooraf bepaald laag waterniveau
wordt bereikt in stoomketels en (druk)warmwaterinstallaties.
2.2 Functie
De niveauschakelaar LCS3050 is ontworpen voor het aansluiten van één of twee niveausondes. Zie hoofdstuk 4.2
Schema voorstellingen van regelingen.
Wanneer het waterniveau onder het lage niveau zakt, komen de niveausondes bloot te liggen en gaat er een laag
niveau-alarm af in de niveauschakelaar.
Dit schakelpunt wordt bepaald door de lengte van de sondestaaf (niveausonde LP40).
Nadat de uitschakelvertraging is verstreken, openen de twee uitgangscontacten van de niveauschakelaar de
veiligheidsklep.
Het uitschakelen van de verwarming is vergrendeld in het externe veiligheidscircuit en kan alleen worden
uitgeschakeld als de niveausonde weer in het water komt.
Bovendien zullen twee signaaluitgangen voor externe signaleringsinrichtingen onmiddellijk sluiten.
Er wordt ook een alarm gegeven als er een storing optreedt in de niveausonde en/of de elektrische aansluiting.
Een automatische zelftestroutine controleert de veiligheidsfuncties in de niveauschakelaar en de niveausondes.
In geval van een storing wordt het veiligheidscircuit onmiddellijk geopend en wordt de verwarming uitgeschakeld.
Alarm- en foutmeldingen worden door LEDs aangegeven en een signaaluitgang voor elke niveausonde wordt
zonder vertraging van stroom voorzien.
Een alarm kan gesimuleerd worden door de testknop in te drukken.

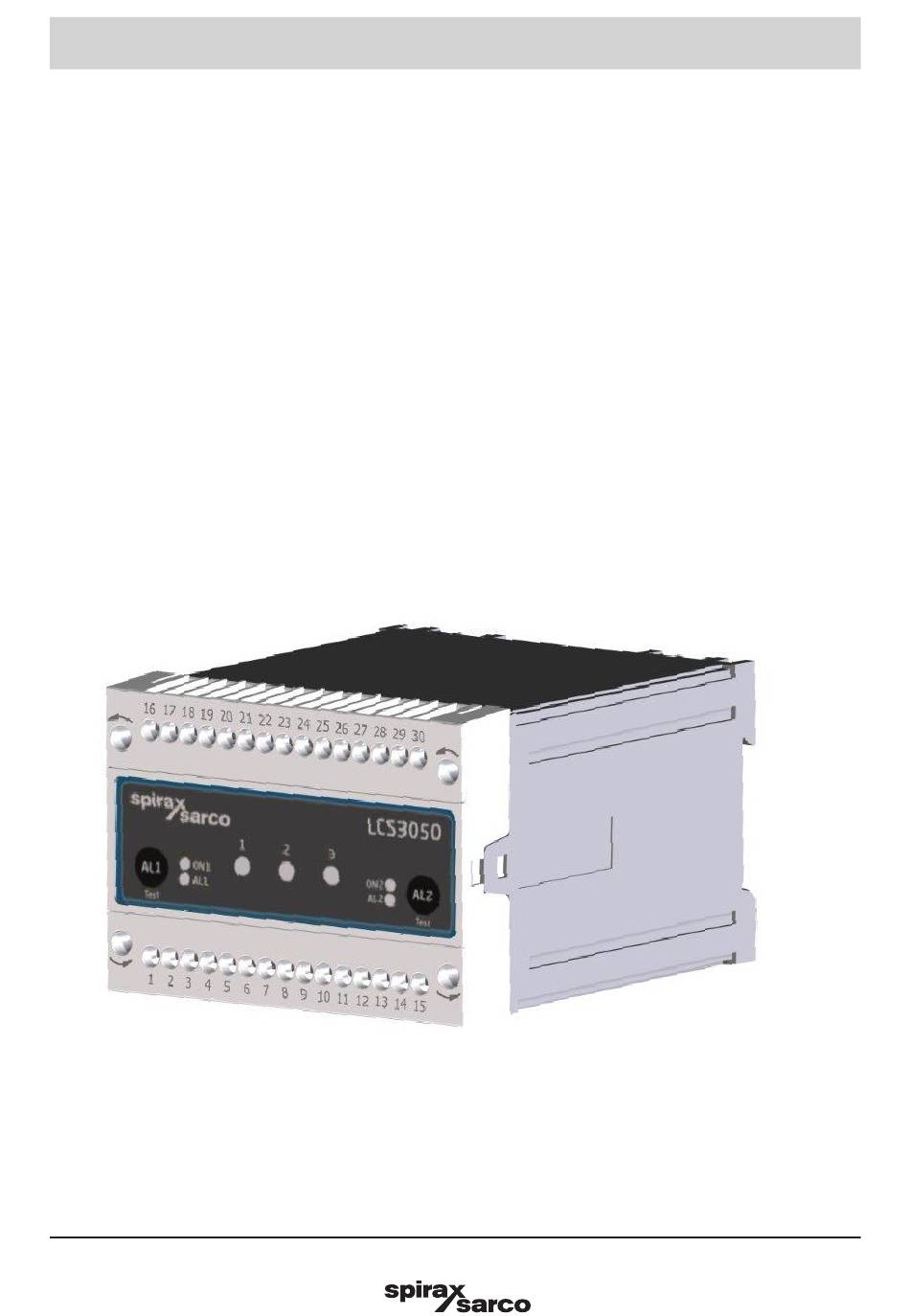

Fig. 1
LCS3050 Laagwaterniveauschakelaar voor twee sondes
